Kulventil AT 3533-AQ

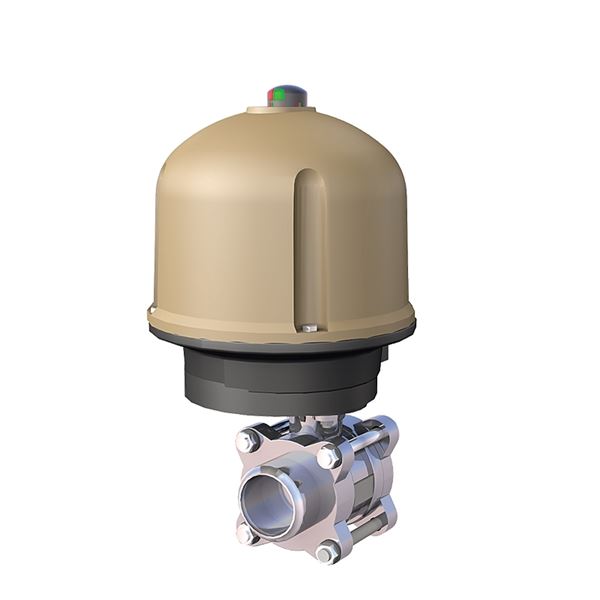

Elektriskt manöverdon AT 3941 monterad pÄ kulventiler 3533S

HuvudmaterialSammansatt enhet

Varianter

Artikelnummer Utförande typ DN PN Matningsspänning Avs.datum Bruttopris Antal
AT 3533S15AQ230V Automation 15 63 230VAC 2025-11-05 Monteringsartikel 16 400 SEK
AT 3533S15AQ24VDC Automation 15 63 24VDC 2025-11-05 Monteringsartikel 17 400 SEK
AT 3533S20AQ230V Automation 20 63 230VAC 2025-11-05 Monteringsartikel 16 600 SEK
AT 3533S20AQ24VDC Automation 20 63 24VDC 2025-11-05 Monteringsartikel 17 600 SEK
AT 3533S25AQ230V Automation 25 63 230VAC 2025-11-05 Monteringsartikel 16 500 SEK
AT 3533S25AQ24VDC Automation 25 63 24VDC 2025-11-05 Monteringsartikel 17 500 SEK
AT 3533S32AQ230V Automation 32 63 230VAC 2025-11-05 Monteringsartikel 17 400 SEK
AT 3533S32AQ24VDC Ventiler 32 63 24VDC 2025-11-05 Monteringsartikel 18 200 SEK
AT 3533S40AQ230V Automation 40 63 230VAC 2025-11-03 Monteringsartikel 18 500 SEK
AT 3533S40AQ24VDC Ventiler 40 63 24VDC 2025-11-05 Monteringsartikel 19 600 SEK
AT 3533S50AQ230V Automation 50 63 230VAC 2025-11-05 Monteringsartikel 20 200 SEK
AT 3533S50AQ24VDC Ventiler 50 63 24VDC 2025-11-05 Monteringsartikel 21 100 SEK

Produktinformation

AnvÀndningsomrÄde

Ventil med elektrisk manöverdon för avstÀngning och av flöde.

AMA-text

Elektriskt on/off manöverdon AT 3941-

UEC.1 StÀlldon för ventil, elektriska

Manöverdon Bernard Elektriskt AT 3941 för 90°. manövrering av kul-, vridspjÀll- eller dÀr 90° rörelse krÀvs.

Kulventil AT 3533-

PSB.1 Kulventiler

Kulventil i rostfritt stÄl AT 3533... , med fullt genomlopp, invÀndig gÀnga och spak i rostfritt stÄl.

KvalitetssÀkring

MÀrkning pÄ produkt - Elektriskt on/off manöverdon AT 3941-: Artikelnr, fabrikat, typbeteckning, serie nr, spÀnning och strömstyrka.
Kopplingsschema Àr placerat i motorutrymmet.

MÀrkning pÄ produkt - Kulventil AT 3533-: Fabrikat, DN, PN, materialkod,

Energi/miljödeklaration

Reach datum: 2024-11-22

Elektriskt on/off manöverdon AT 3941- Detaljförteckning

PosKomponentMaterial
1HusAluminium
2KĂ„pa*Aluminium
3DrivbussningStÄl
*EpoxymÄlad RAL 1014, C4 enligt ISO 12944

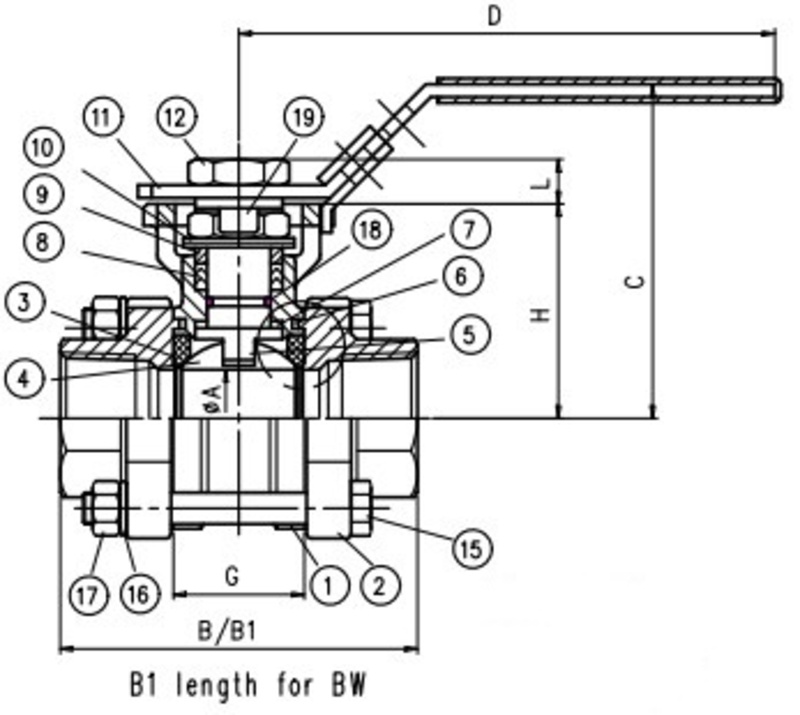

Kulventil AT 3533- Detaljförteckning

PosKomponentMaterial
1VentilhusSyrafast stÄl AISI 316 (1.4408, CF8M)
2ÄndstyckeSyrafast stĂ„l AISI 316 (1.4408, CF8M)
3SĂ€tespackningPTFE (polytetrafluoreten)
4KulaSyrafast stÄl AISI 316 (1.4408, CF8M)
5SpindelSyrafast stÄl AISI 316 (1.4408, CF8M)
6Hus/SpindelpackningPTFE (polytetrafluoreten)

Funktion och konstruktion

Ventil och don Àr monterat och testat vid leverans.

Tekniska data

Huvudmaterial: Sammansatt enhet

IngÄende material: Sammansatt enhet

Temperatur (°C): -20 - 60

Elektriskt on/off manöverdon AT 3941- Teknisk data

ArtikelnummerMaximalt moment MAST (Nm)Anslutning enligt ISO 5211DrivbussningStartström (A)Effektförbrukning (kW)
3941-550F05/F0714x14mm0.70.015
3941-5-24VDC50F05/F0714x14mm80.03
3941-10100F05/F0719x19mm0.70.015
3941-10-24VDC100F05/F0719x19mm80.03
3941-10-400V100F05/F0719x19mm0.50.03
3941-15150F05/F0719x19mm1.10.03
3941-15-24VDC150F05/F0719x19mm80.03
3941-15-400V150F05/F0719x19mm0.50.03
3941-25250F07/F1019x19mm1.40.04
3941-25-24VDC250F07/F1019x19mm100.05
3941-25-400V250F07/F1019x19mm0.50.04
3941-50500F07/F1027x27mm1.70.06
3941-50-400V500F07/F1027x27mm0.80.07
3941-80800F10/F1227x27mm1.70.06
3941-80-400V800F10/F1227x27mm0.750.07

Kulventil AT 3533- 3533-, Teknisk data

ArtikelnummerKVSUtförandeAnsl. 1Ansl. 1 - spec.Ansl. 2Ansl. 2 - spec.Anslutning enligt ISO 5211MÄtt pÄ spindel
3533S10Fullt genomloppInvÀndig gÀnga ISO 228-1 (G, BSPP)3/8InvÀndig gÀnga ISO 228-1 (G, BSPP)3/8F03/F049x9mm
3533S1536Fullt genomloppInvÀndig gÀnga ISO 228-1 (G, BSPP)1/2InvÀndig gÀnga ISO 228-1 (G, BSPP)1/2F03/F049x9mm
3533S2059Fullt genomloppInvÀndig gÀnga ISO 228-1 (G, BSPP)3/4InvÀndig gÀnga ISO 228-1 (G, BSPP)3/4F03/F049x9mm
3533S2590Fullt genomloppInvÀndig gÀnga ISO 228-1 (G, BSPP)1InvÀndig gÀnga ISO 228-1 (G, BSPP)1F04/F0511x11mm
3533S32159Fullt genomloppInvÀndig gÀnga ISO 228-1 (G, BSPP)1 1/4InvÀndig gÀnga ISO 228-1 (G, BSPP)1 1/4F04/F0511x11mm
3533S40230Fullt genomloppInvÀndig gÀnga ISO 228-1 (G, BSPP)1 1/2InvÀndig gÀnga ISO 228-1 (G, BSPP)1 1/2F05/F0714x14mm
3533S50418Fullt genomloppInvÀndig gÀnga ISO 228-1 (G, BSPP)2InvÀndig gÀnga ISO 228-1 (G, BSPP)2F05/F0714x14mm

Installation och underhÄll

För korrekt installation se respektive produkts bruksanvisning.
