Snäckväxel AT 2394BSPR med ändlägeskontakter är en tillförlitlig växel av gjutjärn för mjuk öppning och stängning av vridspjäll serie 231xB med fri axel. SPR varianten har inbyggda potentialfria ändlägeskontakter för återkoppling av status på ventil. Det är ett ypperligt tillbehör för manövrering av dina system.
| Dimensionsområde (DN) | 40 - 350 |
|---|---|
| Temperatur (°C) | -20 - 120 |
| Huvudmaterial | Stål |
| Artikelnummer | Artikel beskrivning | Antal | ||
|---|---|---|---|---|
| AT 2394BSPR40-80 | Snäckväxel för AT 2311B-, 2313B-, 2316B-, 2343B- DN40-80 ventil med fri axel med inbyggda ändlägeskontakter | 2025-07-16 | 9 200 SEK | |
| AT 2394BSPR100 | Snäckväxel för AT 2311B-, 2313B-, 2316B-, 2343B- DN100 ventil med fri axel Med inbyggda ändlägeskontakter | 2025-07-16 | 9 200 SEK | |
| AT 2394BSPR125-150 | Snäckväxel för AT 2311B-, 2313B-, 2316B-, 2343B- DN125-150 ventil med fri axel Med inbyggda ändlägeskontakter | 2025-07-16 | 9 200 SEK | |
| AT 2394BSPR200 | Snäckväxel för AT 2311B-, 2313B-, 2316B-, 2343B- DN200 ventil med fri axel Med inbyggda ändlägeskontakter | 2025-07-16 | 9 200 SEK | |
| AT 2394BSPR250-350 | Snäckväxel för AT 2311B-, 2313B-, 2316B-, 2343B- DN250-350 ventil med fri axel Med inbyggda ändlägeskontakter | 2025-08-27 | 9 400 SEK |
För manövrering av ventil med kvartsvarvsrörelse. 2394BSPR är specifikt avsedd för montage på artikelserie 231xB samt 2343B. Går att passa mot andra ventiler på förfrågan.
Reach datum: 2024-09-26
Reachnotering: Produkten omfattas EJ av REACH
Dimensionsområde (DN): 40 - 350
| Artikelnummer | A | B | Nettovikt (kg) |
|---|---|---|---|
| 2394BSPR40-80 | 155 | 102 | 3.5 |
| 2394BSPR100 | 155 | 102 | 3.5 |
| 2394BSPR125-150 | 155 | 102 | 3.5 |
| 2394BSPR200 | 155 | 102 | 3.5 |
| 2394BSPR250-350 | 3.5 |
Snäckväxlar är vriddon avsedda för manövrering av kul-, plugg- och vridspjällsventiler samt kraft- och processdämpare. De är robusta, industriella produkter som tillverkas med huskomponenter i gjutjärn. Alla modeller i denna serie har en polyuretanbeläggning och högpresterande axiallager.
Huvudmaterial: Stål
Ingående material: Gråjärn, Segjärn, Stål
Temperatur (°C): -20 - 120
Monteras på ventil. Ventilen skall vara helt öppen eller stängd vid montage. Går att eftermontera på plats men är inte att rekommendera.

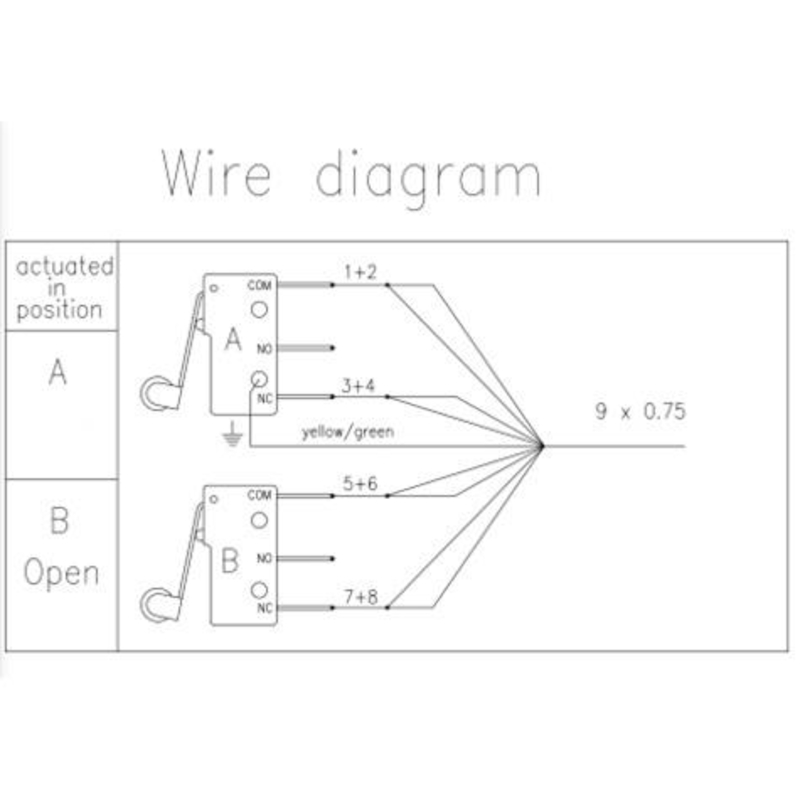

Anslutning enligt nedan:
Switch “A” (CLOSED position)
Kabel 1 + 2 är anslutna till COM
Kabel 3 + 4 är anslutna till NC
Switch “B” (OPEN position)
Wire 5 + 6 är anslutna till COM
Wire 7 + 8 är anslutna till NC
