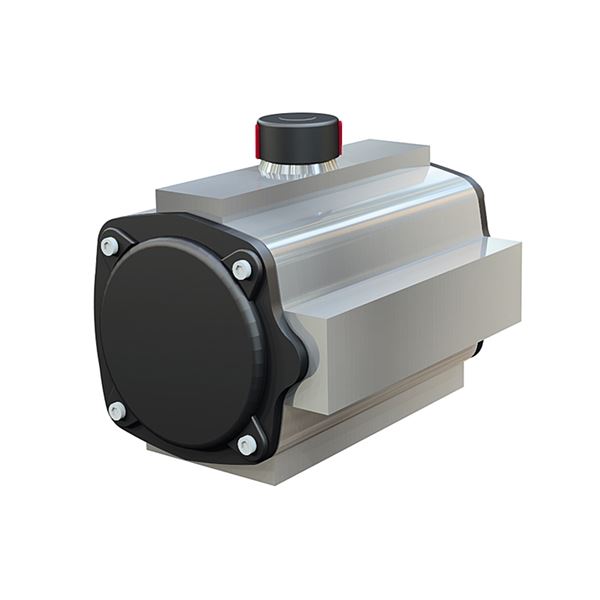

Pneumatiskt manöverdon AT 3830-1750

5354230

Pneumatiska dubbelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller andra applikationer där 90° vridning erfordras.

40 100 SEK

Beställningsvara Leverans från lager 2026-06-30

Tekniska specifikationer

Produktserie	Pneumatiskt manöverdon AT 3830-
Temperatur (°C)	-30 - 100
Huvudmaterial	Aluminium

Tillbehör
Artikelinformation
Nedladdningsbart
Ritningar
Varianter

Tillbehör

Magnetventil AT 3816-DRN5611

Strypblock 5/2 till FLEX magnetventil Justeras med skruvmejsel För dubbelverkande don

3 150 SEK

Färre än 10 i lager Leverans från lager 2026-05-28

Magnetventil AT 3816-FLEX230VAC

Magnetventil FLEX 5/2 & 3/2 Namur anslutning 230VAC LED Strypning 10-20 s.

4 310 SEK

I lager Leverans från lager 2026-05-28

Magnetventil AT 3816-FLEX24VDC

Magnetventil FLEX 5/2 3/2 Namur anslutning 24VDC LED Strypning 10-20 s.

4 310 SEK

I lager Leverans från lager 2026-05-28

Gränslägesbox AT 3818ACT

Gränslägesbox till 3830/31 ISO 5211 och NAMUR standard IP 67 Aluminium

1 860 SEK

Slut Leverans från lager 2027-05-27

Artikelinformation

Pneum manöverdon dubbelverk.
1413 Nm vid 6 bar luft
90°
NAMUR-STD
ISO 5211 - F14
36 mm stjärna
-30°C till 100°C

RSK förpackningstyp: NE Oförpackad

Ursprungsland: ES Spanien

Tullstatnr: 85014020

Förpackningsstorlek: 0

Förpackningsstorlek Sverige: 0

Förpackningsstorlek Norge: 0

Energi/miljödeklaration

Reach datum: 2026-04-14

Mått och vikt

Nettovikt (kg): 32.5

Bruttovikt (kg): 32.5

Mått A (mm): 461

Mått B (mm): 280

Mått C (mm): 242.5

Tekniska data

Temperatur (°C): -30 - 100

Utförande typ: Automation

Utförande: Pneumatiskt dubbelverkande, Kvartsvarvs

Korrosionsskydd: C3 (EN ISO 12944-2)

Anslutning enligt ISO 5211: F14

Drivbussning: 36x36mm

Manövertid (s): 2

Luftförbrukning (l): 9.8

Maximalt moment (Nm): 1413

Nedladdningsbart

Ritningar

Varianter

Artikelnummer	Maximalt moment (Nm)	Anslutning enligt ISO 5211	Drivbussning	Avs.datum	Bruttopris	Antal
AT 3830-10 RSK 5353659	12	F03	9x9mm	2026-05-28 Färre än 10 i lager	3 010 SEK	Antal
AT 3830-20 RSK 5353665	19,5	F03/F05	11x11mm	2026-05-28 I lager	4 010 SEK	Antal
AT 3830-20F04 RSK 5381405	19,5	F04	11x11mm	2026-05-28 Färre än 10 i lager	4 010 SEK	Antal
AT 3830-40 RSK 5353669	41	F05	14x14mm	2026-05-28 I lager	5 000 SEK	Antal
AT 3830-40F04	41	F04	14x14mm	2026-06-12 Beställningsvara	5 000 SEK	Antal
AT 3830-40LT-1015	41	F05	14x14mm	2026-06-30 Beställningsvara	6 600 SEK	Antal
AT 3830-80 RSK 5354223	77	F05/F07	17x17mm	2026-05-28 I lager	6 600 SEK	Antal
AT 3830-80LT-1015	77	F05/F07	17x17mm	2026-06-30 Beställningsvara	7 300 SEK	Antal
AT 3830-130 RSK 5354224	118	F05/F07	17x17mm	2026-05-28 I lager	8 200 SEK	Antal
AT 3830-130LT-1015	118	F05/F07	17x17mm	2026-06-30 Beställningsvara	9 000 SEK	Antal
AT 3830-200 RSK 5354225	175	F07/F10	17x17mm	2026-05-28 Färre än 10 i lager	10 800 SEK	Antal
AT 3830-300 RSK 5354226	291	F07/F10	22x22mm	2026-05-28 Färre än 10 i lager	11 700 SEK	Antal
AT 3830-300HT	291	F07/F10	22x22mm	2026-06-16 Beställningsvara	12 900 SEK	Antal
AT 3830-500 RSK 5354227	433	F10	22x22mm	2026-05-28 Färre än 10 i lager	13 700 SEK	Antal
AT 3830-850 RSK 5354228	718	F10/F12	27x27mm	2026-05-28 Färre än 10 i lager	21 000 SEK	Antal
AT 3830-1200 RSK 5354229	1038	F10/F14	36x36mm	2026-05-28 Färre än 10 i lager	30 700 SEK	Antal
AT 3830-1750 RSK 5354230	1413	F14	36x36mm	2026-06-30 Beställningsvara	40 100 SEK	Antal
AT 3830-2100 RSK 5354231	2172	F16	46x46mm	2026-06-30 Beställningsvara	50 200 SEK	Antal
AT 3830-2500 RSK 5354232	3461	F16	46x46mm	2026-06-30 Beställningsvara	60 600 SEK	Antal
AT 3830-4000 RSK 5354233	4816	F16, F25	55x55mm	2026-06-30 Beställningsvara	79 200 SEK	Antal
