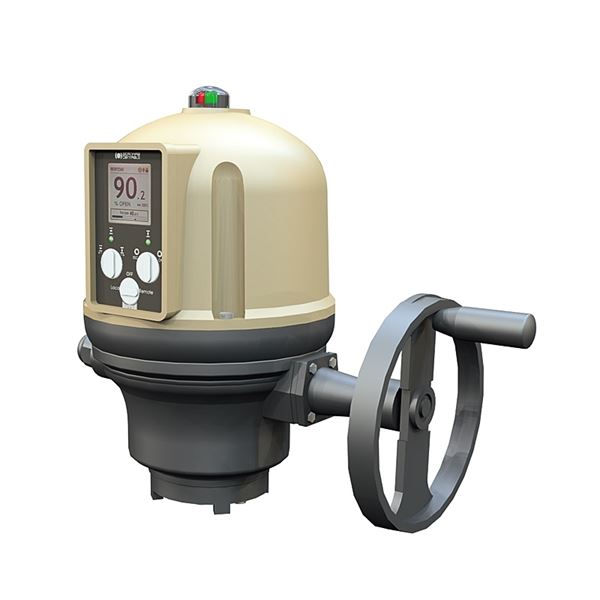

Elektriskt manöverdon för reglering av kulventiler, vridspjäll eller där 90° vridning krävs.
48 800 SEK
Leverans från lager
| Produktserie | Elektriskt reglerande manöverdon AT 3941- |
|---|---|
| Maximalt moment MAST (Nm) | 800 |
| Matningsspänning | 3x400VAC |
Elmanöverdon reglerande 800Nm 400V
Vridmoment 800Nm
Gångtid 55 sekunder
Spänningsmatning 400V, 50Hz
Styr- och återföringssignal 4-20mA
Styrsignal 0-10v (option), ange vid beställning
Styrlåda Logic med lokal manövrering
ISO5211 F10/12
Drivbussning 27x27 parallel fyrkant
2st återföringsbrytare och värmare standard
Innehåller elektronisk styrprodukt
Ursprungsland: FR Frankrike
Tullstatnr: 85014020
Reach datum: 2024-11-22
Nettovikt (kg): 23
Bruttovikt (kg): 23
Mått A (mm): 316
Mått B (mm): 440
Mått C (mm): 361
Temperatur (°C): -20 - 70
Utförande typ: Automation
Utförande: Elektriskt reglerande
Korrosionsskydd: C4 (EN ISO 12944-2)
Anslutning enligt ISO 5211: F10/F12
Drivbussning: 27x27mm
Maximalt moment MAST (Nm): 800
Matningsspänning: 3x400VAC
Startström (A): 0.75
Gångström (A): 0.4
Effektförbrukning (kW): 0.07
Manövertid (s): 55
Anslutningsmöjlighet: Analog, Bluetooth, Modbus, Profibus
Styrsignal: 0-10V, 0-20mA, 4-20mA, Modbus RTU, Profibus DP, Profinet
Elmotor: Class C, S4-50% (EN15714-2)
Kabelgenomföring: 2*M20
Elavfrostning
Display
Handmanöver
Gränslägesbrytare: 2 x mekaniska brytare
Återföringssignal: 0-10V, 0-20mA, 4-20mA, Modbus RTU, Profibus DP, Profinet
3941-_PDS_1.pdf (PDF-fil, 753 kB)
Kopplingsschema positionerande AT 3941, 230vac, 400vac (PDF-fil, 132 kB)
3941_MAN_5 Kopplingsschema positionerande AT 3941, 24vdc.pdf (PDF-fil, 109 kB)
Elektriskt reglerande manöverdon AT 3941- Produktdatablad (PDF-fil, 370 kB)
Försäkran om överensstämmelse (CE) Bernard 13-12-2023.pdf (PDF-fil, 175 kB)
| Artikelnummer | Maximalt moment MAST (Nm) | Matningsspänning | Drivbussning | Manövertid (s) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 3941-10-POS | 100 | 230VAC | 19x19mm | 25 | 2025-07-07 | 33 800 SEK | |
| AT 3941-10-POS24VDC | 100 | 24VDC | 19x19mm | 21 | 2025-07-07 | 34 000 SEK | |
| AT 3941-10-POS400V | 100 | 3x400VAC | 19x19mm | 25 | 2025-08-13 | 33 800 SEK | |
| AT 3941-15-POS | 150 | 230VAC | 19x19mm | 30 | 2025-07-07 | 34 200 SEK | |
| AT 3941-15-POS24VDC | 150 | 24VDC | 19x19mm | 25 | 2025-08-13 | 35 900 SEK | |
| AT 3941-15-POS400V | 150 | 3x400VAC | 19x19mm | 30 | 2025-08-13 | 34 200 SEK | |
| AT 3941-25-POS | 250 | 230VAC | 19x19mm | 30 | 2025-07-07 | 35 900 SEK | |
| AT 3941-25-POS24VDC | 250 | 24VDC | 19x19mm | 25 | 2025-08-13 | 42 100 SEK | |
| AT 3941-25-POS400V | 250 | 3x400VAC | 19x19mm | 30 | 2025-08-13 | 35 900 SEK | |
| AT 3941-50-POS | 500 | 230VAC | 27x27mm | 35 | 2025-07-07 | 38 900 SEK | |
| AT 3941-50-POS400V | 500 | 3x400VAC | 27x27mm | 35 | 2025-08-13 | 38 900 SEK | |
| AT 3941-80-POS | 800 | 230VAC | 27x27mm | 55 | 2025-08-13 | 48 800 SEK | |
| AT 3941-80-POS400V | 800 | 3x400VAC | 27x27mm | 55 | 2025-08-13 | 48 800 SEK |
