Skyddsmodul typ AB (Resideo CBU140) med luftgap för vätskekategori 5 enligt SS-EN 1717. Utförande med integrerad behållare och centrifugalpump.
| Dimensionsområde (liter) | 13 |
|---|---|
| Tryckklass (PN) | 6 |
| Temperatur (°C) | 5 - 35 |
| Huvudmaterial | Plaster |
| Artikelnummer | Utförande | DN | Kvalitetssäkring | Antal | ||
|---|---|---|---|---|---|---|
| AT 1162C | Skyddsmodul | 25 | Vätskekategori 5, SS-EN 1717 | 2025-05-15 | 38 700 SEK |
Reservdelar till 1162C (CBU140) Beskrivning av funktion finns på respektive artikelsida.
VäljFör att skydda tappvattensystem internt och externt mot hävertåterströmning och övertrycksåterströmning. Skyddstäckning för vätska t o m kategori 5. Återströmningsskyddet är av typ AB med luftgap i enlighet med SS-EN 1717.
Uppfyller kraven vid inkoppling av tappvatten till:
Renspolning vid avloppsanläggningar, lantbruk, spolning och rening av sanitär utrustning inom sjukhus eller vid andra applikationer där luftgap krävs.
Detta återströmningsskydd är ett utmärkt val för professionella användare som kräver högsta kvalitet och prestanda.
PSG.261 Återströmningsskydd med luftgap

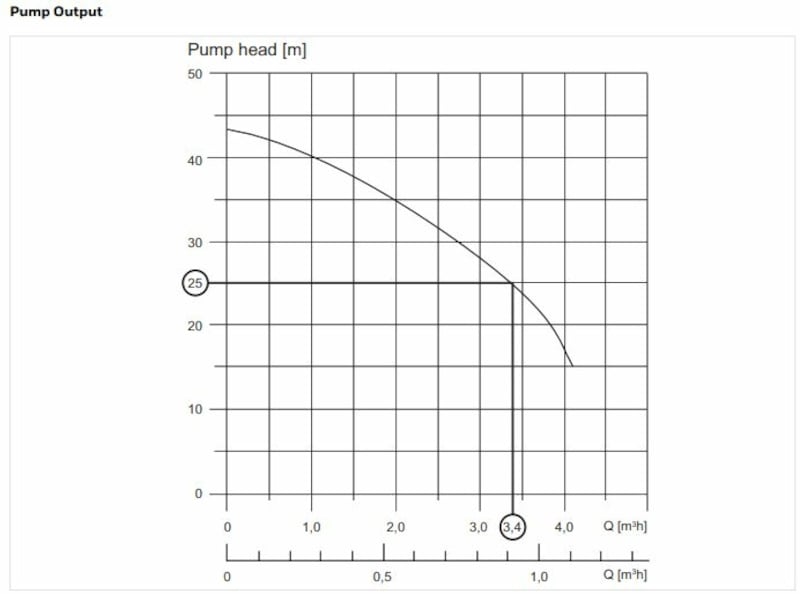

Återströmningsskydd AT 1162C, skyddsmodul typ AB med luftgap för skyddstäckning av vätskekategori 5 enligt SS-EN 1717. Utförande med tank i polyeten, volym 13 liter. Centrifugalpump med flöde upp till max. 4,0 m3/h och max. pumphöjd 43meter, se pumpkurva.
Vätskekategori 5, SS-EN 1717
Märkning på produkt: Uppgifter om tillverkningsår, tillverkningsnummer, modell, el-data, IP-klass samt tryck/flöde anges på enhetens märkskylt. CE-märkt.
Reach datum: 2023-06-14
| Pos | Komponent | Material |
|---|---|---|
| 1 | Bufferttank | |
| 2 | Centrifugalpump | |
| 3 | Regulator | |
| 4 | Inlopp | |
| 5 | Utlopp | |
| 6 | Bräddavlopp | |
| 7 | Tryckutjämningskärl 8 liter |
Dimensionsområde (liter): 13

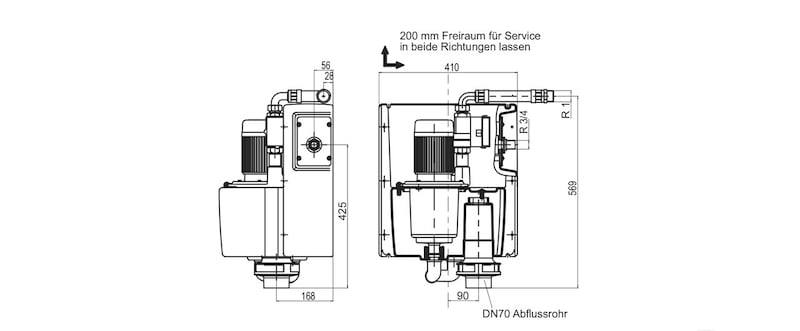

| DN | A | B | C | D | E | Nettovikt (kg) |
|---|---|---|---|---|---|---|
| 25 | 410 | 168 | 425 | 56 | 569 | 25 |
Återströmningsskydd typ AB täcker riskerna t o m vätskekategori 5 vid inkoppling av tappvatten. Dvs. "Vätska som medför hälsorisk genom närvaro av mikroorganismer eller virus". Luftgapet i modulen följer standardens krav.
Skyddsmodulen består av en pump med regulator och integrerad buffertank. Enheten är försedd med ett bräddavlopp som ansluts med dräneringsledning och leds till en golvbrunn. Medföljande tryckutjämningskärl ger en mjuk drift och minskar antalet pumpstarter.
Modulens konstruktion medger enkel installation och dess behändiga storlek gör att den kan monteras i trånga utrymmen. Enheten är konstruerad för fast installation på vägg med medföljande väggfästen.
En tryckgivare känner löpande av förändringar i systemet, vid exempelvis avtappning, och startar pumpen när trycket understiger 2,5 bar. När avtappningen upphör stoppar pumpen automatiskt efter 10 sekunder. Regulatorn sköter automatiskt påfyllning av bufferttanken med hjälp av en integrerad nivåvippa.
Huvudmaterial: Plaster
Ingående material: Mässing, Stål, Plaster
Temperatur (°C): 5 - 35
Tryckklass (PN): 6
ETIM klassning: EC004501 - Återströmningsskydd
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal
Vid installation får ej inkommande vattentryck överstiga 4,0 bar, vid behov installera reducerventil AT 4169-XX.
Enheten skall underhållas enligt tillverkarens föreskrifter. För mer information se bruksanvisningen.
