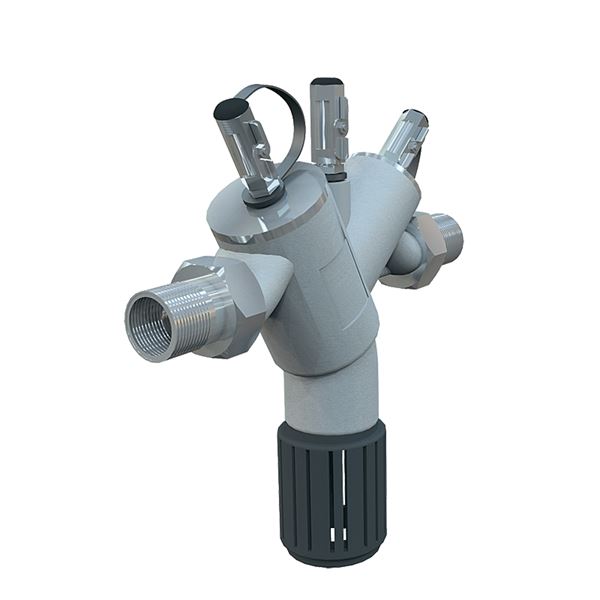

Skyddsdon typ BA (Resideo BA295I-A) i rostfritt stÄl. GÀngad anslutning för vÀtskekategori 4 enl. SS-EN 1717. Integrerad sil, kompakt konstruktion.
| DimensionsomrÄde (DN) | 15 - 50 |
|---|---|
| Tryckklass (PN) | 10 |
| Temperatur (°C) | 0 - 65 |
| Huvudmaterial | Rostfritt stÄl |
| Artikelnummer | Utförande | DN | Kvalitetssäkring | Antal | ||
|---|---|---|---|---|---|---|
| AT 1168R15 | Skyddsdon | 15 | Vätskekategori 4, SS-EN 1717 | 2025-10-10 | 17 200 SEK | |
| AT 1168R20 | Skyddsdon | 20 | Vätskekategori 4, SS-EN 1717 | 2025-10-10 | 26 400 SEK | |
| AT 1168R25 | Skyddsdon | 25 | Vätskekategori 4, SS-EN 1717 | 2025-10-10 | 30 600 SEK | |
| AT 1168R32 | Skyddsdon | 32 | Vätskekategori 4, SS-EN 1717 | 2025-10-15 | 35 400 SEK | |
| AT 1168R40 | Skyddsdon | 40 | Vätskekategori 4, SS-EN 1717 | 2025-10-10 | 39 100 SEK | |
| AT 1168R50 | Skyddsdon | 50 | Vätskekategori 4, SS-EN 1717 | 2025-10-10 | 50 600 SEK |
Kulventiler av rostfritt stål/PTFE fullt genomlopp med invändiga gängor. För i huvudsak syror och saltlösningarâŠ
Välj
Komplett kontrollutrustning (Resideo TKA295) av återströmningsskydd typ BA ifrån Resideo. Går i vissâŠ
VäljĂ terströmningsskydd anvĂ€nds för att skydda tappvattensystem internt och externt mot hĂ€vertĂ„terströmning och övertrycksĂ„terströmning. SkyddstĂ€ckning för vĂ€tska t o m kategori 4. Ă terströmningsskyddet Ă€r av typ BA i enlighet med SS-EN 1717. AT 1168B och 1168R har integrerat filter och Ă€r dĂ€rför mycket lĂ€mpligt vid kompakta installationer.
PSG.260 Sammansatta Äterströmningsskydd
à terströmningsskydd AT 1168-...SS DN..., Skyddsdon typ BA med dubbla backventiler och mellanliggande tryckstyrd kammare med drÀnering, integrerat filter, in- och utloppsventiler. PN10 i gÀngat utförande. För max skyddstÀckning av vÀtskekategori 4 enligt SS-EN 1717.
VĂ€tskekategori 4, SS-EN 1717
MÀrkning pÄ produkt: Fabrikat, DN, PN, flödespil, tillverkare och tillverkningsnummer.
Separat kontrollmÀrkbricka.
Byggvarubedömning: Accepteras
BVB ID: 124905
Reach datum: 2023-06-14
Reachnotering: Produkten omfattas EJ av REACH

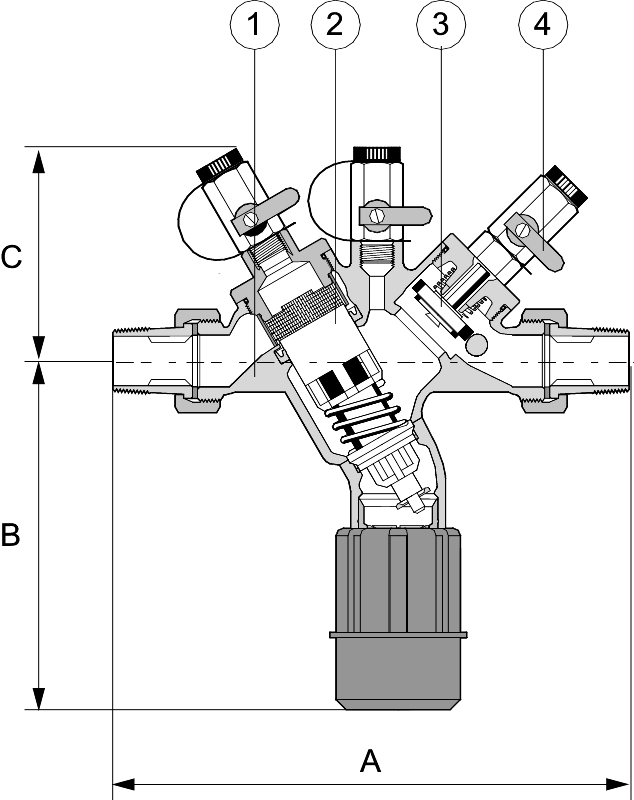

| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus | Syrafast stÄl AISI 316L (1.4404, CF3M) |
| 2 | Backventil/drÀneringsventil inlopp | Plaster |
| 3 | Utloppsbackventil | Plaster |
| 4 | Kontrollventiler | Syrafast stÄl AISI 316 (1.4408, CF8M) |
| 5 | Membran, tÀtningar | EPDM (etenpropengummi) |
DimensionsomrÄde (DN): 15 - 50
| DN | A | B | C | Nettovikt (kg) |
|---|---|---|---|---|
| 15 | 225 | 140 | 110 | 1.6 |
| 20 | 225 | 140 | 110 | 1.6 |
| 25 | 225 | 140 | 110 | 1.6 |
| 32 | 327 | 172 | 165 | 5 |
| 40 | 348 | 172 | 165 | 5 |
| 50 | 348 | 172 | 165 | 5 |
Ă
terströmningsskydd typ BA tÀcker riskerna t o m vÀtskekategori 4 vid inkoppling av tappvatten, dvs. "VÀtska som medför hÀlsorisk genom nÀrvaro av ett eller flera giftiga eller mycket giftiga Àmnen eller ett eller flera radioaktiva, mutagena eller cancerogena Àmnen".
Skyddsdonet har dubbla backventiler och mellanliggande kammare med drÀnering (drÀneringsventilen Àr kombinerad i en insats med inloppsbackventilen). Skyddsdonen arbetar med tre olika tryckzoner. Trycket i zon 1 Àr högre Àn i zon 2, vilket Àr högre Àn i zon 3. En drÀneringsventil Àr ansluten i zon 2 och öppnas nÀr tryckskillnaden mellan zon 1 och zon 2 faller till 0,14 bar. Vattnet i zon 2 drÀneras till atmosfÀren. PÄ sÄ vis förhindras hÀvert- eller övertrycksÄterströmning till systemet.
Ă
terströmningsskyddet skall installeras som komplett skyddsmodul. Det Àr ett absolut krav pÄ att Äterströmningsskyddet blir installerat som skyddsmodul.
Huvudmaterial: Rostfritt stÄl
Huvudmaterialkod: Syrafast stÄl AISI 316 (1.4408, CF8M)
IngÄende material: Rostfritt stÄl
IngÄende materialkod: Syrafast stÄl AISI 316 (1.4408, CF8M)
Temperatur (°C): 0 - 65
Tryckklass (PN): 10
ETIM klassning: EC004501 - à terströmningsskydd
Flödesriktning: Enkelriktad
Möjlig montageposition: Horisontell
Möjlig montageposition notering: Skall monteras med drÀnering nedÄt.
För komplett skyddsmodul komplettera med 2st kulventiler.
Se bruksanvisning.
