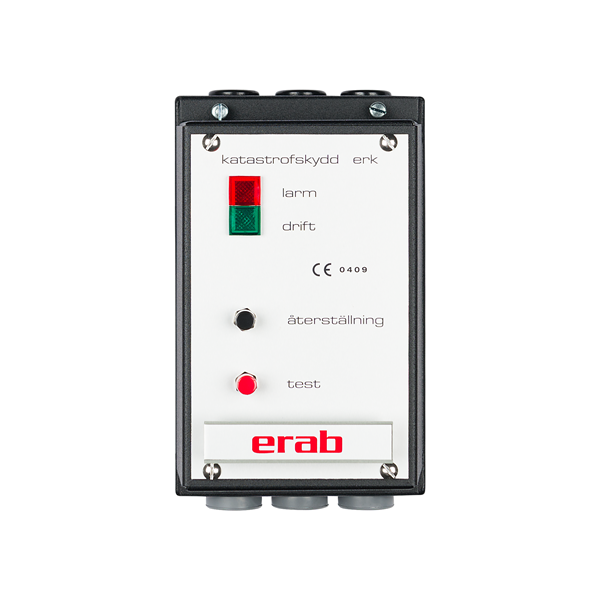

ERK

  • Sveriges mest sålda, mer än 20.000 st katastrofskydd har tillverkats sedan starten 1961.
  • Katastrofskyddet löser ut vid låg vattennivå och stoppar energitillförseln innan risk för torrkokning föreligger.
  • Katastrofskyddet består av en nivåelektrod samt en elektronikenhet, elektroden mäter/känner om det finns vatten i systemet (konduktiv mätning).
  • Återstart sker med hjälp av tryckknapp.
  • Funktionsfördröjning på max 10 sek förhindrar tjuvutlösningar.
  • Vid spänningsbortfall längre än 10 sek löser katastrofskyddet ut. Manuell återstart krävs.
  • Kraftig och robust konstruktion för bästa livslängd i pannrumsmiljö.
  • Levereras för väggmontage alt. som 19” rack för inbyggnad i skåpfront.
  • Dubbla utgående säkerhetsreläer för pannmanöver/energitillförsel.
  • Dubblerad elektronikkonstruktion för bästa säkerhet.
  • Konstruktionen är fail-safe enligt vilströmsprincipen, skyddet löser även ut vid kabelbrott.
  • Arbetar med 1 st elektrod.

Produktinformation

Beställningsnummer: 01-000100
Manöverspänning 230 VAC
Nätfrekvens 50/60 Hz
Effektförbrukning ca 10 VA
Säkerhetskrets max 6 A, AC 1, 230 VAC
Larmkrets max 6 A, AC 1, 230 VAC
Max omgivningstemp 60°C
Kapslingsklass IP 54
Elektrodspänning ca 25 VAC
Ledningsförmåga min 100µS/cm (lägre på beställning)

Elektroder

Typ SH 1, anslutning 25, tryckklass PN 16, max temp 205°C
Typ ENT 120, anslutning M14x1,25, tryckklass PN 40, max temp 240°C
Typ ENT 350, anslutning M14x1,25, tryckklass max 72 bar, max temp 270°C

Elektrodställ med flänsanslutning

Typ A, anslutning DN 65-150, PN 16-100, utan skyddsrör
Typ B, anslutning DN 65-150, PN 16-100, med skyddsrör
Typ C, anslutning DN 65-150, PN 16-100, med skyddsrör och elektrodstyrning

Vid beställning ange:

Katastrofskydd ERK, manöverspänning, elektrodlängd, max tryck, kabellängd

Specialkabel

Vsk 2 x 0,75 + skärm
