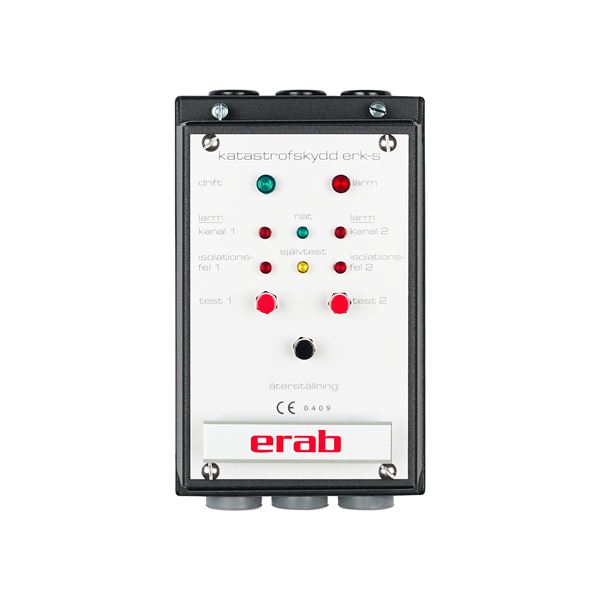

ERK-s

Självövervakande katastrofskydd

  • Katastrofskyddet är CE-märkt enligt 97/23/EC (PED)
  • Möjliggör förlängd tillsynsintervall efter dispensansökan hos Arbetarskyddsstyrelsen.
  • Övervakar vattennivån i panna med ångdom/ångutrymme likväl som toppfyllda system.
  • Vid larm stoppas pannans energitillförsel.
  • Potentialfri växlande larmkontakt.
  • Återställning av larm kan ske tidigast efter 6 sekunder, förutsatt att tryckknappen först intagit sin neutrala startpossition.
  • Funktionsfördröjning på 10 sek. förhindrar tjuvutlösningar, vid skvalp och ev. luft i systemet.
  • Vid spänningsbortfall längre än 10 sek löser katastrofskyddet ut. Manuell återstart krävs.
  • Katastrofskyddet är ett s k självöver- vakande (self-monitoring) katastrofskydd. Elektroniken består av en redundant (tvåkanals-) konstruktion, som är felsäker (fail-safe).
  • Katastrofskyddet löser ut vid: låg vattennivå, kabelavbrott till skyddsjord, kabelavbrott till nivåelektrod, isolationsfel ex. vid beläggning på nivåelektroden, eller vid fel som upptäcks vid självtesten.
  • Arbetar med 1 st specialelektrod Ent 220.
  • Katastrofskyddet utför sin självtest 1 gång var annan timme, under ca 10 sekunder.
  • Följande testas: självtestens funktion, att katastrofskyddets dubbla utgångsreläer växlar, funktionen på kanal 1 och 2, funktion vid kabelavbrott, funktion vid isolationsfel samt alla ingående komponenter som styr skyddsfunktionen.

Produktinformation

Beställningsnummer: 13-101000
Manöverspänning 230 VAC
Nätfrekvens 50/60 Hz
Effektförbrukning 15 VA
Säkerhetskretsmax 2 A, AC1, 230 VAC
Larmrelä max 6 A, AC1, 230 VAC
Max omgivningstemp 60°C
Kapslingsklass IP54
Elektrodspänning 3 VAC
Ledningsförmåga min3µS/cm

Elektroder

Typ Ent 220, anslutning 20, (3/4") max-tryck 32 bar, max temp. 238 °C.

Elektrodställ med flänsanslutning

Typ A, utan skyddsrör DN 65 - 150, PN 16 - 40
Typ B, med skyddsrör DN 65 - 150, PN 16 - 40
Typ C, med skyddsrör och vibrationsstöd, DN 65 - 150, PN 16 - 40

Vid beställning ange:

Katastrofskydd ERK-S, manöverspänning, elektrodlängd, max tryck samt kabellängd

Specialkabel

VSK 4 X 0,75 + skärm
