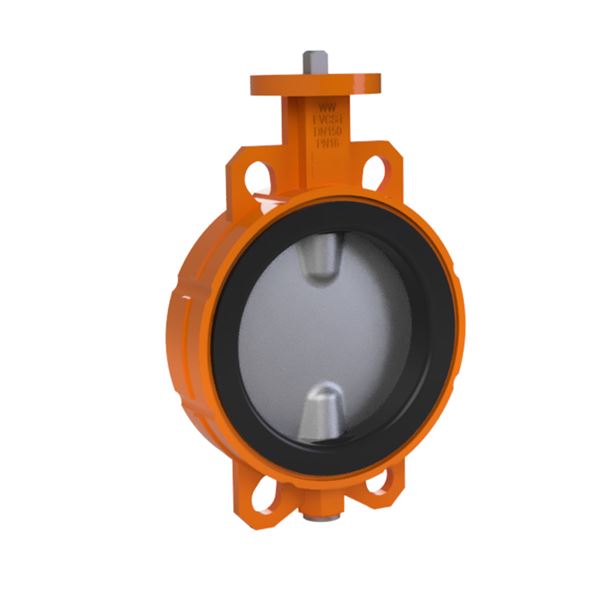

Dreiespjeld AT2313B40 134189

EVCS-i Dreiespjeld Wafer
Hus: GGG40
Disk: Duplex
Liner: EPDM
Dreiespjeld AT2313B er en høykvalitets ventil som er perfekt for avstengning og regulering av varmt og kaldt vann, glykolblandet vann, sjøvann, vakuum og nøytrale gasser. Den er produsert av seigjern og har vulkanisert sete som gir lang levetid. Ventilen har lavt dreiemoment og lavt trykkfall. EPDM-gummien som anvendes i ventilen passer for varmt vann, luft, nøytrale gasser, visse organiske syrer, visse alkoholer og ikke minst sjøvann. Anslutningen er flenset iht. EN1092. Velg dreiespjeld AT2313B for pålitelig og effektiv funksjon.

Tilbud

Tekniske spesifikasjoner

Produktserie	Dreiespjeld AT2313B
DN	40
PN	16
Temperatur (°C)	-20 - 110
Forbindelse/Tilkobling	Flenset DIN-EN1092

Artikkelinformasjon
Nedlastbar
Tegninger
Varianter

Artikkelinformasjon

Witzel EVCSi DN40, PN6/10/16*/CL150 GGG40/EPDM/Duplex, fri spindel #9mm

Opprinnelsesland: NL Nederland

Tolltariff-kode: 84818085

Forpakningsstørrelse: 1

Energi/miljødeklarasjon

Dato for levering: 2023-06-14

Mål og vekt

Netto vekt (kg): 2

Brutto vekt (kg): 2

DN: 40

Mål A (mm): 40

Mål B (mm): 86

Mål C (mm): 33

Mål D (mm): 58

Mål E (mm): 113

Mål F (mm): 12

Mål G (mm): 15

Mål H (mm): 9

Tekniske data

Antall tilkoblinger: 1

Tilkobling 1: Flenset DIN-EN1092

Tilkobling 1 - Spes.: PN6/10/16 (CL150 ANSI)

Tilkoblingsnotater: Disse ventilene passer mellom flenser PN6-PN10-PN16 og ANSI CL150.

PN: 16

Temperatur (°C): -20 - 110

Utførelse/Type: Ventiler

Utførelse: Fri aksel

Lekkasjerate: Rate A acc. to EN 12266-1:2012

Medie: Luft, Brakkvann, Kaldtvann, Kjølevann, Etylenalkohol, Etylenglykol, Glykol, Oppvarmingsvann, Varmluft, Varmtvann, Nøytrale gasser, Nitrogen, Propylenglykol, Saltløsninger, Sjøvann, Avløpsvann, Tappevann, Vann eller opp til 50% glykolblanding

Korrosjonsklasse: C3 (EN ISO 12944-2)

KVS: 95

Tilkobling i henhold til ISO 5211: F07

Spindeltype: Parallell firkant

Mål på spindel: 9x9mm

Manøvrering: Fri aksel

Nødvendig dreiemoment (Nm): 4

Nedlastbar

Tegninger

Varianter

Artikkelnummer	DN	PN	Temperatur (°C)	Manøvrering	Korrosjonsklasse	Avs.dato	Antall
AT 134189	40	16	-20 - 110	Fri aksel	C3 (EN ISO 12944-2)	Forespørsel	Tilbud
AT 129423	50	16	-20 - 110	Fri aksel	C3 (EN ISO 12944-2)	Forespørsel	Tilbud
AT 129424	65	16	-20 - 110	Fri aksel	C3 (EN ISO 12944-2)	Forespørsel	Tilbud
AT 129425	80	16	-20 - 110	Fri aksel	C3 (EN ISO 12944-2)	Forespørsel	Tilbud
AT 129426	100	16	-20 - 110	Fri aksel	C3 (EN ISO 12944-2)	Forespørsel	Tilbud
AT 129427	125	16	-20 - 110	Fri aksel	C3 (EN ISO 12944-2)	Forespørsel	Tilbud
AT 129428	150	16	-20 - 110	Fri aksel	C3 (EN ISO 12944-2)	Forespørsel	Tilbud
AT 129429	200	16	-20 - 110	Fri aksel	C3 (EN ISO 12944-2)	Forespørsel	Tilbud
AT 129430	250	16	-20 - 110	Fri aksel	C3 (EN ISO 12944-2)	Forespørsel	Tilbud
AT 129431	300	16	-20 - 110	Fri aksel	C3 (EN ISO 12944-2)	Forespørsel	Tilbud
AT 129432			-20 - 110			Forespørsel	Tilbud
