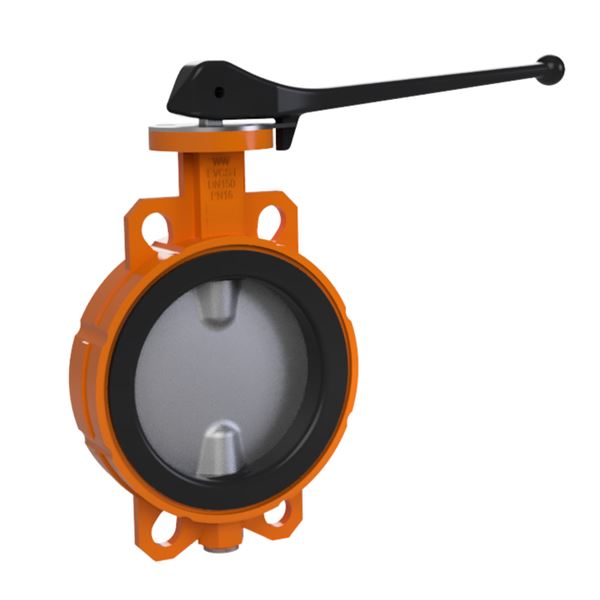

EVCS-i Dreiespjeld Wafer
Hus: GGG40
Disk: Duplex
Liner: EPDM
Dreiespjeld AT2313B er en høykvalitets ventil som er perfekt for avstengning og regulering av varmt og kaldt vann, glykolblandet vann, sjøvann, vakuum og nøytrale gasser. Den er produsert av seigjern og har vulkanisert sete som gir lang levetid. Ventilen har lavt dreiemoment og lavt trykkfall. EPDM-gummien som anvendes i ventilen passer for varmt vann, luft, nøytrale gasser, visse organiske syrer, visse alkoholer og ikke minst sjøvann. Anslutningen er flenset iht. EN1092. Velg dreiespjeld AT2313B for pålitelig og effektiv funksjon.
| Produktserie | Dreiespjeld AT2313B |
|---|---|
| DN | 65 |
| PN | 16 |
| Temperatur (°C) | -20 - 110 |
| Forbindelse/Tilkobling | Flenset DIN-EN1092 |
Witzel EVCSi DN65, PN6/10/16*/CL150 GGG40/EPDM/Duplex, inkl. spak
Opprinnelsesland: NL Nederland
Tolltariff-kode: 84818085
Forpakningsstørrelse: 1
Dato for levering: 2023-06-14
Netto vekt (kg): 5
Brutto vekt (kg): 5
DN: 65
Mål A (mm): 65
Mål B (mm): 115
Mål C (mm): 46
Mål D (mm): 71
Mål E (mm): 126
Mål F (mm): 12
Mål G (mm): 34
Mål H (mm): 10
Antall tilkoblinger: 1
Tilkobling 1: Flenset DIN-EN1092
Tilkobling 1 - Spes.: PN6/10/16 (CL150 ANSI)
Tilkoblingsnotater: Disse ventilene passer mellom flenser PN6-PN10-PN16 og ANSI CL150.
PN: 16
Temperatur (°C): -20 - 110
Utførelse/Type: Ventiler
Lekkasjerate: Rate A acc. to EN 12266-1:2012
Medie: Luft, Brakkvann, Kaldtvann, Kjølevann, Etylenalkohol, Etylenglykol, Glykol, Oppvarmingsvann, Varmluft, Varmtvann, Nøytrale gasser, Nitrogen, Propylenglykol, Saltløsninger, Sjøvann, Avløpsvann, Tappevann, Vann eller opp til 50% glykolblanding
Korrosjonsklasse: C3 (EN ISO 12944-2)
KVS: 231
Tilkobling i henhold til ISO 5211: F07
Spindeltype: Parallell firkant
Mål på spindel: 10x10mm
Manøvrering: Spak
Nødvendig dreiemoment (Nm): 10
| Artikkelnummer | DN | PN | Temperatur (°C) | Manøvrering | Korrosjonsklasse | Antall | |
|---|---|---|---|---|---|---|---|
| AT 130444 | 40 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 130445 | 50 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 130446 | 65 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 130447 | 80 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 130448 | 100 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 130449 | 125 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 130450 | 150 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 134189 | 40 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129423 | 50 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129424 | 65 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129425 | 80 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129426 | 100 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129427 | 125 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129428 | 150 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129429 | 200 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129430 | 250 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129431 | 300 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129432 | -20 - 110 | Forespørsel | Tilbud |
