Dreiespjeldventil i rustfritt stĂĄl med spjeld i rustfritt stĂĄl.
| DimensjonsomrĂĄde (DN) | 50 - 350 |
|---|---|
| Trykklasse (PN) | 16 |
| Temperatur (°C) | -20 - 90 |
| Hovedmateriale | Rustfritt stĂĄl |
| Artikkelnummer | DN | PN | Temperatur (°C) | Forbindelse/Tilkobling | Manøvrering | Tilkobling 1 | Tilkobling 2 | Antall | |
|---|---|---|---|---|---|---|---|---|---|
| AT 141935 | 50 | Flenset DIN-EN1092 | Forespørsel | Tilbud | |||||
| AT 141936 | 65 | Flenset DIN-EN1092 | Forespørsel | Tilbud | |||||
| AT 141937 | 80 | Flenset DIN-EN1092 | Forespørsel | Tilbud | |||||
| AT 141938 | 100 | Flenset DIN-EN1092 | Forespørsel | Tilbud | |||||
| AT 141939 | 125 | Flenset DIN-EN1092 | Forespørsel | Tilbud | |||||
| AT 141940 | 150 | Flenset DIN-EN1092 | Forespørsel | Tilbud | |||||
| AT 141941 | 200 | Flenset DIN-EN1092 | Forespørsel | Tilbud | |||||
| AT 141942 | 250 | Flenset DIN-EN1092 | Forespørsel | Tilbud | |||||
| AT 141943 | 300 | Flenset DIN-EN1092 | Forespørsel | Tilbud |
For bruk i varme,- kjøle og tappevannssystemer.

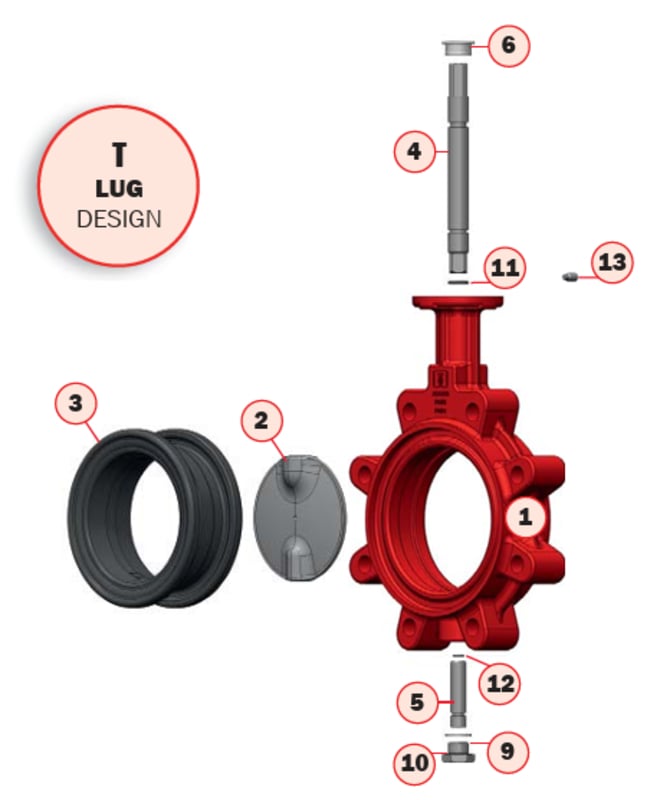

| Del | Navn |
|---|---|
| 1 | Hus |
| 2 | Disk |
| 3 | Sete |
| 4 | Spindel |
| 5 | Motspindel |
| 6 | Bøssing |
| 9 | Pakning |
| 10 | Plug |
| 11 | Spindel O-ring |
| 12 | Motspindel O-ring |
| 13 | Låsebolt |
DimensjonsomrĂĄde (DN): 50 - 350

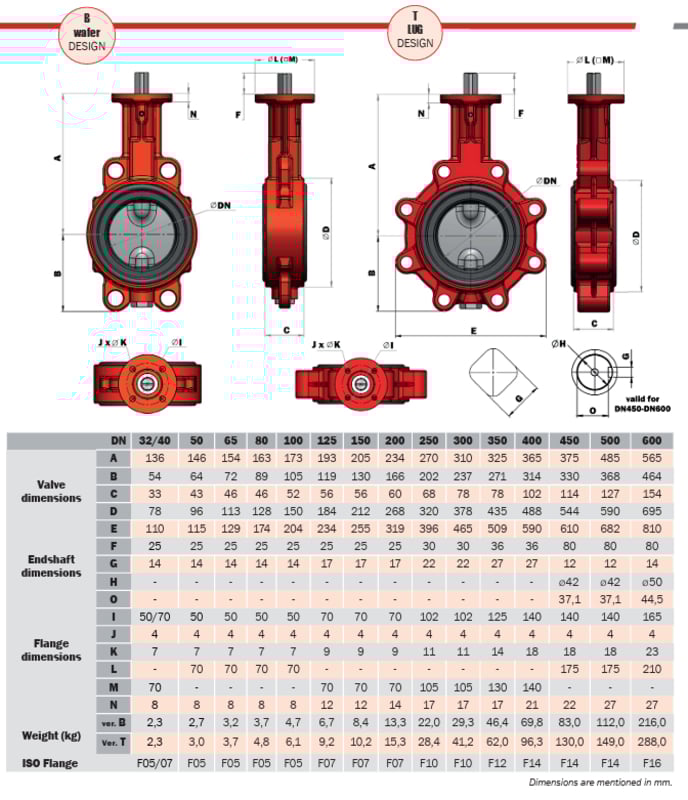

| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| A | 146 | 154 | 163 | 173 | 193 | 205 | 234 | 270 | 310 |
| B | 64 | 72 | 89 | 105 | 119 | 130 | 166 | 202 | 237 |
| C | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 78 |
| D | 96 | 113 | 128 | 150 | 184 | 212 | 268 | 320 | 378 |
| E | 115 | 129 | 174 | 204 | 234 | 255 | 319 | 396 | 465 |
| F | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 30 | 30 |
| G | 14 | 14 | 14 | 14 | 17 | 17 | 17 | 22 | 22 |
| Netto vekt (kg) | 3 | 3.7 | 4.8 | 6.1 | 9.2 | 10.2 | 15.3 | 28.4 | 41.2 |

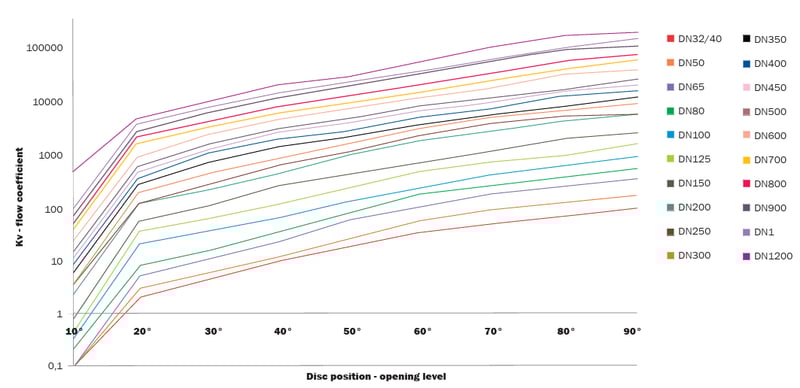

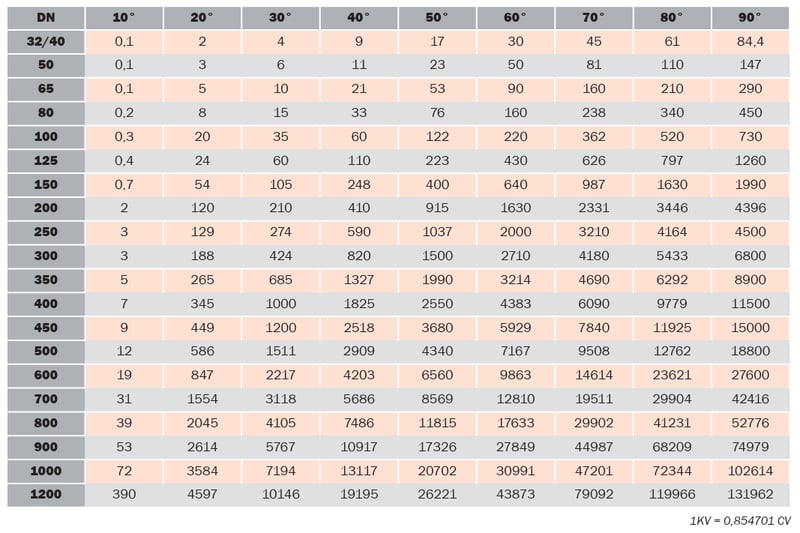

Lug- konsentriske spjeldventiler i Serie 900 er myktettende ventiler konstruert for industrielle applikasjoner som:
• rensing, behandling og distribusjon av drikkevann eller avløpsvann, samt håndtering av slam
• oppvarming og distribusjon av varmt vann
• ventilasjon, klimaanlegg, transport og distribusjon av sjøvann og industrivann
• håndtering av lett kjemi, farmasøytiske produkter, oljer og oljederivater
• distribusjon av sukkerjuice og øvrige næringsmiddelprosesser
• transport av pulverformige medier
• papir- og masseindustri
• gassdistribusjon
• støv- eller gasseksplosive områder (sone 0, 1; 20 og 21; unntatt gruveindustri)
Grunnleggende egenskaper
• konsentrisk design, toveis
• wafer-/lug‑type med delt spindel
• skiven opereres via spindel med diagonalt tilpasset firkantende
• pivotlås gjør det mulig å demontere ventilen (gjelder wafer/lug t.o.m. DN 400), med pinnelokk for DN 450–DN 600
• ventilhus med forlenget hals iht. regelverk for termiske prosessanlegg
• rød epoksybelegg iht. RAL 2002 – 80 μm
• sertifisert av DVGW for drikkevann og gass
Tilgjengelige opsjoner etter kundespesifikasjon
• limt (bonded) sete – for vakuumsystemer med maksimalt absolutt trykk 200 mbar
• NBR‑utførelse – ATEX‑design for gruppe II, kategori 1/2 GD TX
• spesialseter sertifisert av FDA for næringsmiddelindustrien
• WRAS‑sertifisering for drikkevann
• inspeksjonssertifikater 3.1 / 3.2
• kundetilpasset ventilutførelse – spesielle belegg på hus eller skive, spindelforlengelser for ikke‑standardiserte kontrollsystemer, m.m.
Hovedmateriale: Rustfritt stĂĄl
Hovedmaterialets kode: Syrefast stĂĄl AISI 316 (1.4408, CF8M)
InngĂĄende materialer: Rustfritt stĂĄl, Gummi
Inkludert materialkode: Syrefast stĂĄl AISI 316 (1.4408, CF8M), EPDM (etenpropengummi)
Temperatur (°C): -20 - 90
Trykklasse (PN): 16
Ved bruk som endeventil skal:
utløpet blindflenses eller
ventilen lĂĄses i lukket posisjon.
Ved åpning av endeventil: vær oppmerksom på potensielt farlig utstrømmende medium.
Oksygenversjoner og “silicon‑free” versjoner må holdes i original emballasje frem til montasje.
Ventil med aktuator skal justeres før montasje, spesielt endestopp.
Regulering med aktuator må unngå kavitasjon – kontakt produsent ved tvil.
Kontroll med aktuator skal først gjøres etter at ventilen er korrekt montert mellom flenser.
Før demontering:
rørstrekket skal trykkavlastes
ventilen dekontamineres ved farlige medier
Under transport/lagring uten aktuator skal ventilen ikke stĂĄ ĂĄpen, for ĂĄ unngĂĄ skade pĂĄ skiven.
Hendelposisjon:
Hendel vinkelrett på rør → ventil stengt
Hendel parallell med rør → ventil åpen
Ventilen er ikke selv‑låsendes. Ikke demonter hendel/aktuator når systemet er trykksatt.
Åpning/lukking skal være jevn, for å hindre vannhammer.
Rørsystemet må monteres slik at ingen spenninger eller vibrasjoner overføres til ventilen.
Ventilen skal monteres i rør med rolig strømning; generelt:
minst 6 × DN oppstrøms
minst 4 × DN nedstrøms
Aktuatorer:
Pneumatikk (single acting, NO): beskytt skivens tetningskant ved transport.
Pneumatikk: anbefalt lukketid t (sek) = DN (mm) / 50.
Elektrisk aktuator: mĂĄ stoppe pĂĄ endebryter, ikke momentbryter.
DN ≥ 300 bør ha horisontal aksel; DN 32–250 kan monteres i valgfri posisjon.
Ventilstyring med aktuator er kun tillatt nĂĄr ventilen er montert mellom flenser.
Ventilen skal kunne betjenes manuelt uten stor kraft — aldri slå på hendelen eller bruke forlengere.
Løft ventilen kun i løfteører, boltede øyebolter eller ventilhals – aldri i aktuator eller åpningen.
Dreiespjeldventil ABO 924T - rustfritt hus Produktdatablad (PDF-fil, 633 kB)
