AT2303 Dreiespjeld ventil - drikkevannsgodkjent

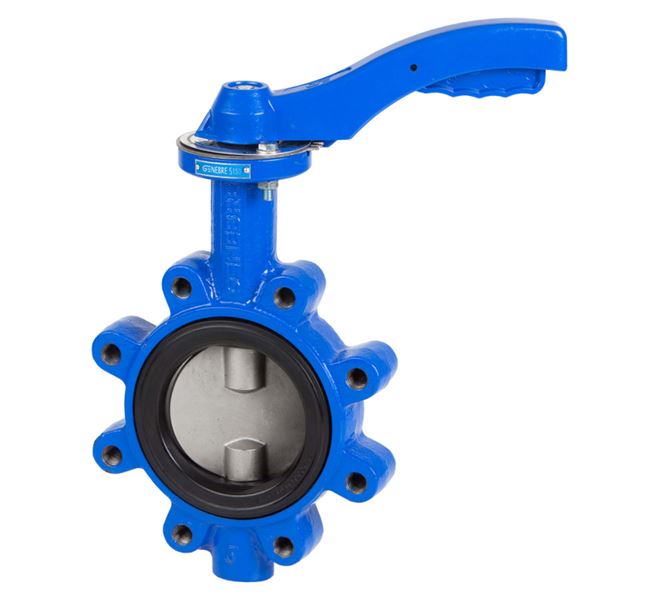

Dreiespjeldventil med lug flenser i GGG40 materiale med EPDM pakning. Ventilen har split shaft for redusert trykktap over ventilen og leveres med manuelt håndratt

Dimensjonsområde (DN)50 - 300
Trykklasse (PN)10 - 16
Temperatur (°C)-20 - 120
HovedmaterialeStøpejern

Varianter

Artikkelnummer DN PN Temperatur (°C) Forbindelse/Tilkobling Manøvrering Tilkobling 1 Tilkobling 2 Avs.dato Antall
AT 142744 50 Forespørsel Tilbud
AT 142745 65 Forespørsel Tilbud
AT 142746 80 Forespørsel Tilbud
AT 142747 100 Forespørsel Tilbud
AT 142748 125 Forespørsel Tilbud
AT 142749 150 Forespørsel Tilbud
AT 142750 200 2026-03-06 Midlertidig utsolgt
AT 142751 250 Forespørsel Tilbud
AT 142752 300 Forespørsel Tilbud

Produktinformasjon

Bruksområde

Benyttes i varme- kjøleanlegg, samt i drikkevannsinstallasjoner.

Energi/miljødeklarasjon

Mål og vekt

Dimensjonsområde (DN): 50 - 300

DN506580100125150200250300
L434646525656606878
A1240240245265290240280325351
A27993103120133158180216251
D9090909090125125125150
P216216216216216300300300290

Funksjon og design

Kuleventil med "split-shaft".

1. Spjeldventil, lug-type.
2. Hus i seigjern EN‑GJS‑400 (GGG‑40) som muliggjør installasjon mellom EN 1092 PN 10/16 flenser.
3. EPDM setering i ventilhuset.
4. Skive (disc) i rustfritt stål 1.4408 (CF8M).
5. Monteringsplate for aktuator i henhold til ISO 5211.
6. Byggelengde i henhold til EN 558-1 Serie 20 (DIN 3202 K1).
7. Epoksybelagt.
8. Maksimalt arbeidstrykk:
* 16 bar (størrelser DN50 til DN150)
* 10 bar (størrelser DN200 til DN300)
9. Arbeidstemperatur: –20 ºC til +120 ºC.

Tekniske data

Hovedmateriale: Støpejern

Inngående materialer: Rustfritt stål

Inkludert materialkode: Syrefast stål AISI 316 (1.4408, CF8M)

Material-notater: Aksel 0-ring: NBR

Temperatur (°C): -20 - 120

Trykklasse (PN): 10 - 16

Installasjon og vedlikehold

Mulig monteringsposisjon: Vertikal, Horisontal

1. Ikke monter drejespjeldventilen med spjeldet fullstendig lukket.
2. Sjekk at flensene er i parallell med ventilen.
3. Ikke sett inn andre pakninger mellom flens og ventil.
4. Dersom ventilen settes inn som sluttventil på rørstrekket er maks trykk som følger:
DN50-DN150: 6,4 Bar (16 bar x 0,4)
DN200-DN300: 4,0 Bar (10 bar x 0,4)

Se installasjonsveiledning for mer detaljer
