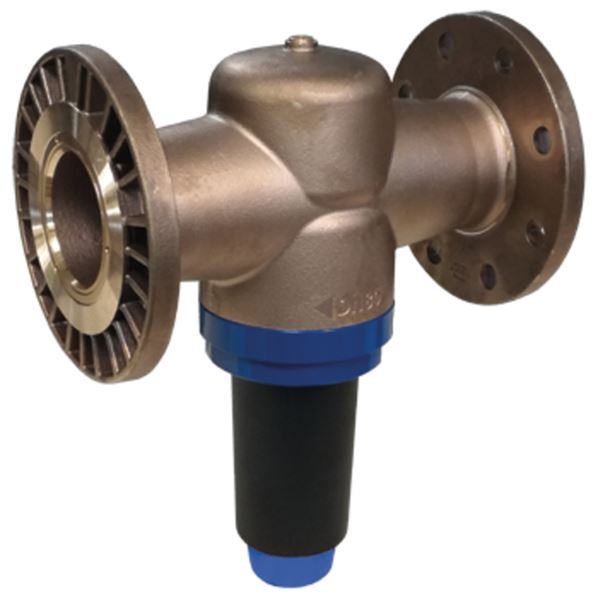

Trykkreduksjonsventil type 6247

Bruksområde

Vann, trykkluft, nøytrale væsker med lav viskositet, nøytrale gasser.

Trykkreduksjonsventilen med flenstilkobling type 6247 beskytter i henhold til spesifikasjonene industrielle og kommersielle installasjoner mot for høyt forsyningstrykk. Den brukes hovedsakelig i drikkevannsforsyningen og oppfyller kravene i den europeiske standarden EN 1567.

Trykkreduksjonsventilen med flenstilkobling type 6247 beskytter vannforsyningsinstallasjoner; den kompenserer og optimaliserer oppstrøms trykkvariasjoner og forhindrer dermed effektivt skader som kan forårsakes av trykkøkning.

Mål og vekt

Dimensjonsområde (DN): 65 - 100

Funksjon og design

Trykkreduksjonsventilen med flenstilkobling type 6247 er utstyrt med en trykkreduksjonspatron og er utformet med en flenstilkobling. Trykkreduksjonspatronen er utstyrt med en fjæravlastet enkeltseteventil og en koaksialt plassert sil (maskevidde: 0,6 mm). Systemets driftsdeler er plassert i en kassett; denne komplette enheten kan skiftes ut uten å demontere hele ventilen og uten bruk av spesialverktøy; utløpstrykkinnstillingen forblir uendret. Den spesielle patronkonstruksjonen gjør det mulig å velge hvilken som helst monteringsposisjon. Trykkreduksjonsventilen med flenstilkobling type 6247 er også utstyrt med tilkoblingsmuligheter for oppstrøms eller nedstrøms trykkmålere.
Innstillingsområde 1,5-6 bar (fabrikkinnstilt til 4 bar).

Tekniske data

Hovedmateriale: Bronse (CuSn4Zn2PS)

Material-notater: Kroppen og mutteren er laget av en avzinkningsbestandig bronselegering med lavt blyinnhold. Alle materialer er testet og godkjent av DVGW, et internasjonalt anerkjent testinstitutt. Alle syntetiske deler som kommer i kontakt med vann, er godkjent av det tyske folkehelsekontoret (KTW). Spesielt korrosjonsbestandigheten er garantert for alle materialer som brukes. Alle gummideler er laget av aldringsbestandig elastomer. Membranen er forsterket, og skruelokkets høye motstandsevne skyldes glassfiberforsterket syntetisk materiale.

Temperatur (°C): 0 - 30

Trykklasse (PN): 16

ETIM klassifisering: EC010122 - Trykkreduksjonsventil

Installasjon og vedlikehold

Spyl røret grundig før installasjon. Monter trykkreduksjonsventilen med flenstilkobling type 6247 i røret under hensyntagen til strømningsretningen (se pilen på huset; ikke påfør påkjenninger). Vri deretter på hodedelen uten å løsne mutteren, slik at den grønne utløpstrykkindikatoren blir synlig. Velg hvilken som helst monteringsposisjon. Det anbefales å planlegge en seksjon på minst 5 x DN for å la turbulensen avta.

Trykkreduksjonsventilen 6247 krever ikke noe komplisert vedlikehold. Avhengig av vannkvaliteten anbefales det imidlertid å rengjøre trykkreduksjonspatronen og silen regelmessig (minst én gang per år):

- Steng stoppventilene.
- ta ut trykkreduksjonspatronen.
- rengjør trykkreduksjonspatronen og silen med kaldt og rent vann.
- Sett sammen trykkreduksjonspatronen igjen.
- åpne stoppventilene.
- kontroller trykkinnstillingen etter service, og juster den om nødvendig.
