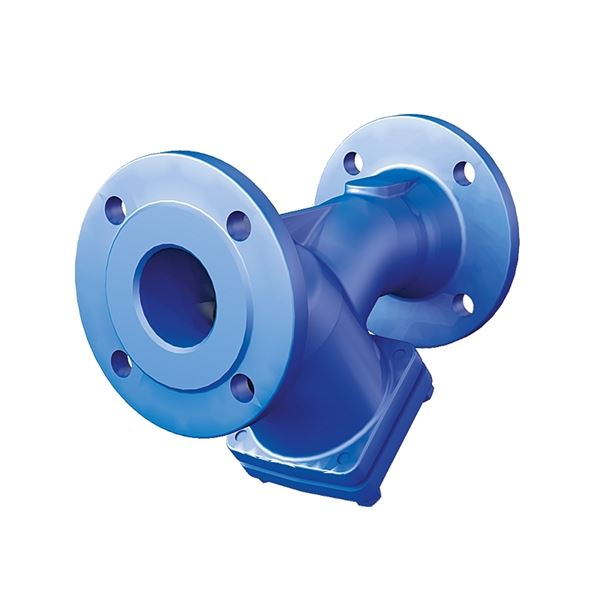

Y-Filter AT 4028B

Bruksområde

For mekanisk rensing av oppvarmingsvann, kjølevann, petroleumsprodukter og nøytrale væsker. For kjølesystemer anbefaler vi AT 4028BE eller AT 4028B med overflatebehandling i henhold til korrosjonsbeskyttelsessystemet AT 1012.

AMA-tekst

PMB.211 Siler

Smussfilter AT 4028B, DN ... Grått jernhus, PN 16, med stuss for differansetrykkmåling, flenser. Maskestørrelse 0,6 mm.

Kvalitetssikring

AFS 2023:5, PED 2014/68/EU

Produktet er CE-merket

Ventilen oppfyller kravene i AFS 2016:1 (direktivet om trykkpåkjent utstyr) og 2014/68/EU (direktivet om trykkpåkjent utstyr), i henhold til kategori 1, væskegruppe 2.

Produktmerking: Merket med DN, PN, fabrikat og pil for strømningsretning.

Energi/miljødeklarasjon

Byggevaredeklarasjon: Godkjent

Produkt BVB ID: 93164

Meldepliktig i henhold til REACH: Nei

REACH dato: 2026-03-03

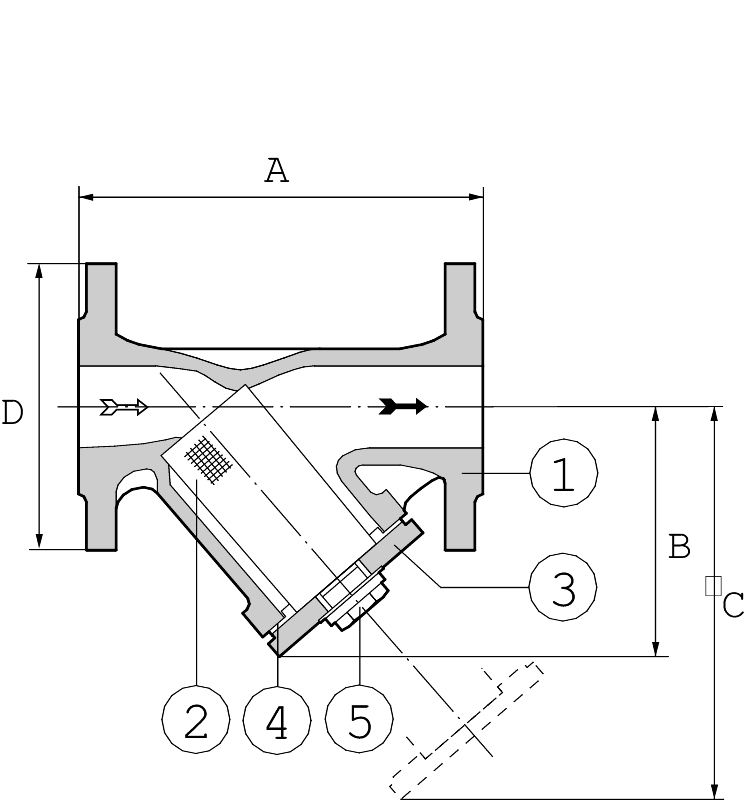

Mål og vekt

Dimensjonsområde (DN): 15 - 400

Funksjon og design

Fanger effektivt de faste partiklene som er større enn maskestørrelsen til filterinnsatsen når mediet strømmer gjennom den sylindriske innsatsen. Differansetrykkuttakene er plassert på toppen av smussfilteret.

Filterinnsatsen har en maskevidde på 0,6 mm som standard, men kan også leveres med alternative maskevidder som 0,1/0,25/0,5/1,0/1,5/2,0/3,0/5,0/ 8,0 mm.

Filteret er også tilgjengelig i seigjern, se AT 4029B.

For installasjoner med hygienekrav eller hvor det er krav til innvendig korrosjonsbeskyttelse, se AT 4028BE (gråjern), som leveres inn- og utvendig behandlet med pulverlakkert epoksy.

Kan utstyres med permanent magnetinnsats for effektiv fangst av magnetiske materialer, såkalt magnetitter. For bestilling av filtre med permanent magnetinnsats brukes suffikset 'P' på slutten av artikkelnummeret.

For differensialtrykkmålingsutstyr, se AT 1812.

Tekniske data

Hovedmateriale: Støpejern

Inngående materialer: Støpejern

Temperatur (°C): -10 - 300

Trykklasse (PN): 16

Forbindelse/Tilkobling: Flenset DIN-EN1092

ETIM klassifisering: EC010151 - Y-filter (slamsamler)

BK04-kode: 20704 Filter

MagiCAD Link: https://redir.magicloud.com/product/c4b9d004-cf5d-4902-9dd0-4bcb211b810e

Installasjon og vedlikehold

Strømningsretning: En-veis

Mulig monteringsposisjon: Vertikal, Horisontal

For best ytelse og enklest rengjøring av filterinnsatsen, bør filteret installeres i horisontale rør med lokket nedover. Legg merke til strømningsretningen. Filteret kan installeres i vertikal posisjon med nedadgående strømning. En avblåsningsventil, f.eks. AT 3535A, AT 3640 eller AT 3591S kan monteres i stedet for rensepluggen for enklere avblåsing av filterinnsatsen (kan ikke kombineres med permanentmagnetinnsats). Kraftig økt trykkfall over filteret indikerer at filterinnsatsen bør rengjøres.

For montering i f.eks. kjøleanlegg kan alle filtre leveres utvendig overflatebehandlet i henhold til rustbeskyttelsessystem AT 1012, AT 1013 og AT 1014 (tilsvarer C2, C3 og C4).
