Kuleventil AT3505-80 128022

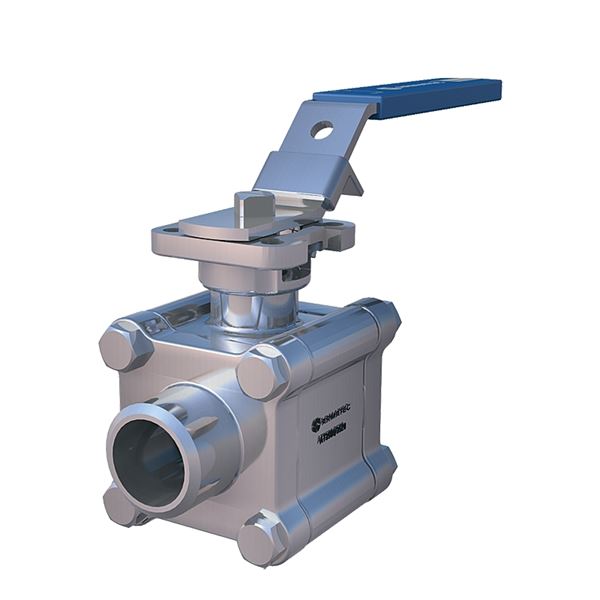

Tre-delt kuleventil med fullt løp i syrefast stål/CPTFE med sveisestusser og toppflens for aktuering. Tre-delt for enkel service og vedlikehold. Hovedsakelig for syrer og saltløsninger, gass, damp, varmt og kaldt vann.

Tilbud

Tekniske spesifikasjoner

Produktserie	Kuleventil AT 3505-
DN	80
PN	64
Temperatur (°C)	-30 - 220
Forbindelse/Tilkobling	ISO 1127, sveiseende

Artikkelinformasjon
Nedlastbar
Tegninger
Varianter

Artikkelinformasjon

Zuercher 3-delt 3" DN80, PN64 316/CPTFE Fullt Løp, Sveis

Opprinnelsesland: CN Kina

Tolltariff-kode: 84818081

Mål og vekt

Netto vekt (kg): 14.8

Brutto vekt (kg): 14.8

DN: 80

Mål A (mm): 205

Mål B (mm): 176.5

Mål C (mm): 520

Mål D (mm): 117.7

Mål F (mm): 80

Mål G (mm): 99

Tekniske data

Antall tilkoblinger: 2

Tilkobling 1: ISO 1127, sveiseende

Tilkobling 1 - Spes.: DN80-Dy 88,9mm

Tilkobling 2: ISO 1127, sveiseende

Tilkobling 2 - Spes.: DN80-Dy 88,9mm

PN: 64

Temperatur (°C): -30 - 220

Utførelse/Type: Ventiler

Utførelse: Fullt gjennomløp

Lekkasjerate: Rate A acc. to EN 12266-1:2012

Medie: Acetylen, Biogass, Brakkvann, Kalsiumklorid, Etylenalkohol, Etylenglykol, Naturgass, Petroleumprodukter, Propylenglykol, Sjøvann, Natriumklorid, Tappevann

KVS: 498.8

Tilkobling i henhold til ISO 5211: F07/F10

Spindeltype: Diagonal firkant

Mål på spindel: 17x17mm

Manøvrering: Spak

Nødvendig dreiemoment (Nm): 100

Ytre Ruhet (Ra): 3,2

Nedlastbar

Tegninger

3505-80_STP_1.step (STEP-fil, 1,8 MB)

Varianter

Artikkelnummer	Utførelse	DN	PN	Temperatur (°C)	Manøvrering	KVS	Tilkobling 1	Avs.dato	Antall
AT 128038	Fullt gjennomløp	8	125	-30 - 220	Spak	6,9	ISO 1127, sveiseende	Forespørsel	Tilbud
AT 107924	Fullt gjennomløp	10	125	-30 - 220	Spak	6,9	ISO 1127, sveiseende	Forespørsel	Tilbud
AT 107926	Fullt gjennomløp	15	125	-30 - 220	Spak	12,7	ISO 1127, sveiseende	Forespørsel	Tilbud
AT 107927	Fullt gjennomløp	20	125	-30 - 220	Spak	29,2	ISO 1127, sveiseende	Forespørsel	Tilbud
AT 124973	Fullt gjennomløp	25	125	-30 - 220	Spak	48,2	ISO 1127, sveiseende	Forespørsel	Tilbud
AT 124974	Fullt gjennomløp	32	100	-30 - 220	Spak	73,1	ISO 1127, sveiseende	Forespørsel	Tilbud
AT 124975	Fullt gjennomløp	40	100	-30 - 220	Spak	107,5	ISO 1127, sveiseende	Forespørsel	Tilbud
AT 127195	Fullt gjennomløp	50	64	-30 - 220	Spak	215	ISO 1127, sveiseende	Forespørsel	Tilbud
AT 128021	Fullt gjennomløp	65	64	-30 - 220	Spak	275,2	ISO 1127, sveiseende	Forespørsel	Tilbud
AT 128022	Fullt gjennomløp	80	64	-30 - 220	Spak	498,8	ISO 1127, sveiseende	Forespørsel	Tilbud
AT 107925	Fullt gjennomløp	100	64	-30 - 220	Spak	877,2	ISO 1127, sveiseende	Forespørsel	Tilbud
