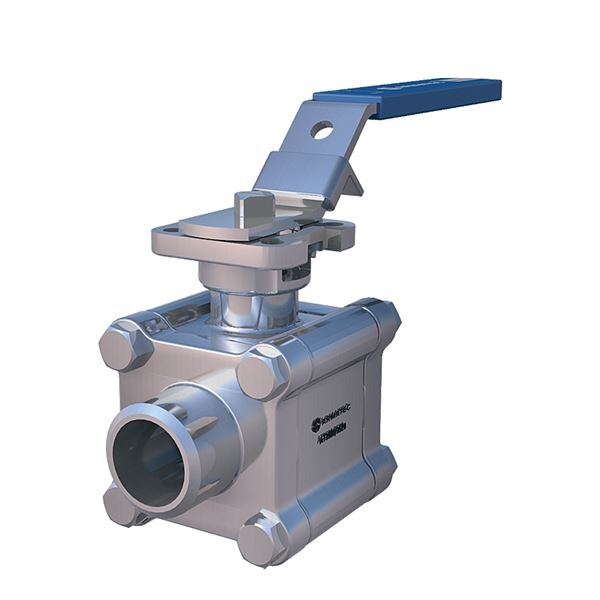

Tre-delt kuleventil med fullt løp i syrefast stål/CPTFE med sveisestusser og toppflens for aktuering. Tre-delt for enkel service og vedlikehold. Hovedsakelig for syrer og saltløsninger, gass, damp, varmt og kaldt vann.
| Produktserie | Kuleventil AT 3505- |
|---|---|
| DN | 100 |
| PN | 64 |
| Temperatur (°C) | -30 - 220 |
| Forbindelse/Tilkobling | ISO 1127, sveiseende |
Zuercher 3-delt 4" DN100, PN64 316/CPTFE Fullt Løp, Sveis
Opprinnelsesland: CN Kina
Tolltariff-kode: 84818081
Forpakningsstørrelse: 0
: 0
: 0
Netto vekt (kg): 24.3
Brutto vekt (kg): 24.3
DN: 100
Mål A (mm): 240
Mål B (mm): 192.5
Mål C (mm): 520
Mål D (mm): 133.7
Mål F (mm): 100
Mål G (mm): 127
Antall tilkoblinger: 2
Tilkobling 1: ISO 1127, sveiseende
Tilkobling 1 - Spes.: DN100-Dy 114,3mm
Tilkobling 2: ISO 1127, sveiseende
Tilkobling 2 - Spes.: DN100-Dy 114,3mm
PN: 64
Temperatur (°C): -30 - 220
Utførelse/Type: Ventiler
Utførelse: Fullt gjennomløp
Lekkasjerate: Rate A acc. to EN 12266-1:2012
Medie: Acetylen, Biogass, Brakkvann, Kalsiumklorid, Etylenalkohol, Etylenglykol, Naturgass, Petroleumprodukter, Propylenglykol, Sjøvann, Natriumklorid, Tappevann
KVS: 877.2
Tilkobling i henhold til ISO 5211: F07/F10
Spindeltype: Diagonal firkant
Mål på spindel: 17x17mm
Manøvrering: Spak
Nødvendig dreiemoment (Nm): 112
Ytre Ruhet (Ra): 3,2
| Artikkelnummer | Utførelse | DN | PN | Temperatur (°C) | Manøvrering | KVS | Tilkobling 1 | Antall | |
|---|---|---|---|---|---|---|---|---|---|
| AT 128038 | Fullt gjennomløp | 8 | 125 | -30 - 220 | Spak | 6,9 | ISO 1127, sveiseende | Forespørsel | Tilbud |
| AT 107924 | Fullt gjennomløp | 10 | 125 | -30 - 220 | Spak | 6,9 | ISO 1127, sveiseende | Forespørsel | Tilbud |
| AT 107926 | Fullt gjennomløp | 15 | 125 | -30 - 220 | Spak | 12,7 | ISO 1127, sveiseende | Forespørsel | Tilbud |
| AT 107927 | Fullt gjennomløp | 20 | 125 | -30 - 220 | Spak | 29,2 | ISO 1127, sveiseende | Forespørsel | Tilbud |
| AT 124973 | Fullt gjennomløp | 25 | 125 | -30 - 220 | Spak | 48,2 | ISO 1127, sveiseende | Forespørsel | Tilbud |
| AT 124974 | Fullt gjennomløp | 32 | 100 | -30 - 220 | Spak | 73,1 | ISO 1127, sveiseende | Forespørsel | Tilbud |
| AT 124975 | Fullt gjennomløp | 40 | 100 | -30 - 220 | Spak | 107,5 | ISO 1127, sveiseende | Forespørsel | Tilbud |
| AT 127195 | Fullt gjennomløp | 50 | 64 | -30 - 220 | Spak | 215 | ISO 1127, sveiseende | Forespørsel | Tilbud |
| AT 128021 | Fullt gjennomløp | 65 | 64 | -30 - 220 | Spak | 275,2 | ISO 1127, sveiseende | Forespørsel | Tilbud |
| AT 128022 | Fullt gjennomløp | 80 | 64 | -30 - 220 | Spak | 498,8 | ISO 1127, sveiseende | Forespørsel | Tilbud |
| AT 107925 | Fullt gjennomløp | 100 | 64 | -30 - 220 | Spak | 877,2 | ISO 1127, sveiseende | Forespørsel | Tilbud |
