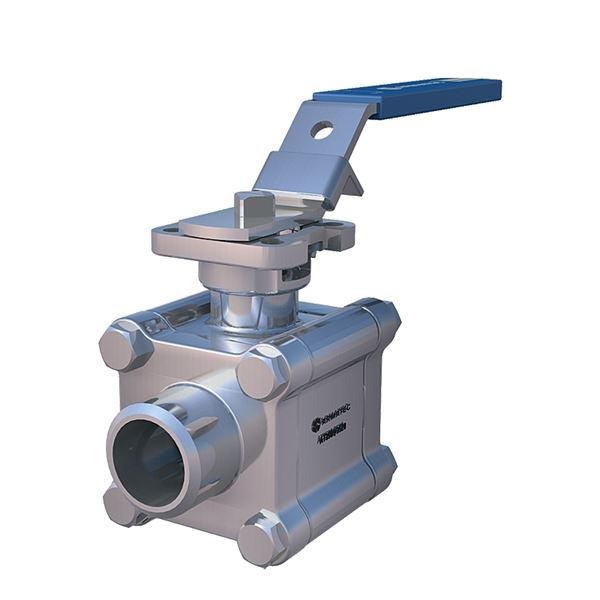

Kuleventil AT3500-100 128020

Tre-delt kuleventil med redusert løp i syrefast stål/CPTFE med sveisestusser og toppflens for aktuering. Tre-delt for enkel service og vedlikehold. Hovedsakelig for syrer og saltløsninger, gass, damp, varmt og kaldt vann.

Tilbud

Tekniske spesifikasjoner

Produktserie	Kuleventil AT 3500-
DN	100
PN	64
Temperatur (°C)	-30 - 220
Forbindelse/Tilkobling	ISO 1127, sveiseende

Artikkelinformasjon
Nedlastbar
Tegninger
Varianter

Artikkelinformasjon

Zuercher 3-delt 4" PN64 316/CPTFE Red. Løp, Sveis

Opprinnelsesland: CN Kina

Tolltariff-kode: 84818081

Mål og vekt

Netto vekt (kg): 16.3

Brutto vekt (kg): 16.3

DN: 100

Mål A (mm): 205

Mål B (mm): 176.5

Mål C (mm): 520

Mål D (mm): 117.7

Tekniske data

Antall tilkoblinger: 2

Tilkobling 1: ISO 1127, sveiseende

Tilkobling 1 - Spes.: DN100-Dy 114,3mm

Tilkobling 2: ISO 1127, sveiseende

Tilkobling 2 - Spes.: DN100-Dy 114,3mm

PN: 64

Temperatur (°C): -30 - 220

Utførelse/Type: Ventiler

Utførelse: Redusert gjennomløp

Lekkasjerate: Rate A acc. to EN 12266-1:2012

Medie: Acetylen, Biogass, Brakkvann, Kalsiumklorid, Etylenalkohol, Etylenglykol, Naturgass, Petroleumprodukter, Propylenglykol, Sjøvann, Natriumklorid, Tappevann

Væskegruppe: category III, Fluids group 2, category III, Fluids group 1

KVS: 498.8

Tilkobling i henhold til ISO 5211: F07/F10

Spindeltype: Diagonal firkant

Mål på spindel: 17x17mm

Manøvrering: Låsbar spak

Nødvendig dreiemoment (Nm): 100

Ytre Ruhet (Ra): 3,2

Nedlastbar

Tegninger

3500-100_STP_1.step (STEP-fil, 1,6 MB)

Varianter

Artikkelnummer	DN	PN	Temperatur (°C)	Forbindelse/Tilkobling	Manøvrering	KVS	Avs.dato	Antall
AT 128013	15	125	-30 - 220	ISO 1127, sveiseende	Låsbar spak	6,9	Forespørsel	Tilbud
AT 128014	20	125	-30 - 220	ISO 1127, sveiseende	Låsbar spak	12,7	Forespørsel	Tilbud
AT 128015	25	125	-30 - 220	ISO 1127, sveiseende	Låsbar spak	29,2	Forespørsel	Tilbud
AT 128016	32	125	-30 - 220	ISO 1127, sveiseende	Låsbar spak	48,2	Forespørsel	Tilbud
AT 106628	40	100	-30 - 220	ISO 1127, sveiseende	Låsbar spak	73,1	Forespørsel	Tilbud
AT 128017	50	64	-30 - 220	ISO 1127, sveiseende	Låsbar spak	107,5	Forespørsel	Tilbud
AT 128018	65	64	-30 - 220	ISO 1127, sveiseende	Låsbar spak	215	Forespørsel	Tilbud
AT 128019	80	64	-30 - 220	ISO 1127, sveiseende	Låsbar spak	275,2	Forespørsel	Tilbud
AT 128020	100	64	-30 - 220	ISO 1127, sveiseende	Låsbar spak	498,8	Forespørsel	Tilbud
