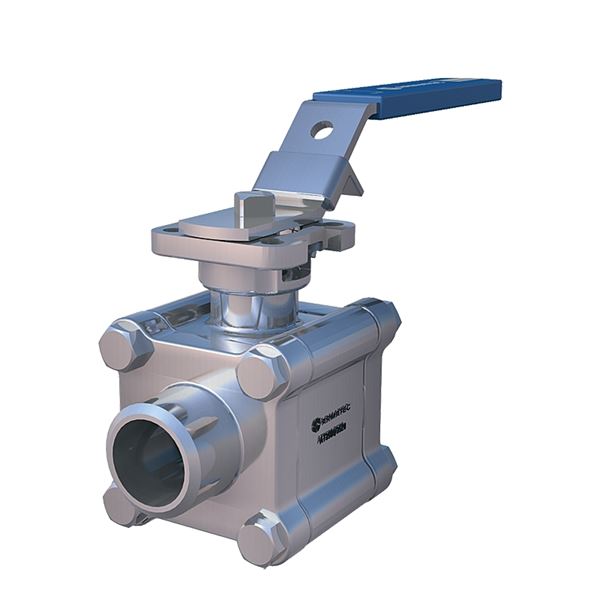

Tre-delt kuleventil med redusert løp i syrefast stål/CPTFE med sveisestusser og toppflens for aktuering. Tre-delt for enkel service og vedlikehold. Hovedsakelig for syrer og saltløsninger, gass, damp, varmt og kaldt vann.
| Produktserie | Kuleventil AT 3500- |
|---|---|
| DN | 15 |
| PN | 125 |
| Temperatur (°C) | -30 - 220 |
| Forbindelse/Tilkobling | ISO 1127, sveiseende |
Zuercher 3-delt 1/2" PN125 316/CPTFE Red. Løp, Sveis 21,3mm
Opprinnelsesland: CN Kina
Tolltariff-kode: 84818081
Forpakningsstørrelse: 0
: 0
: 0
Netto vekt (kg): 0.8
Brutto vekt (kg): 0.8
DN: 15
Mål A (mm): 75
Mål B (mm): 76.6
Mål C (mm): 140
Mål D (mm): 42.6
Mål F (mm): 10
Mål G (mm): 24.5
Antall tilkoblinger: 2
Tilkobling 1: ISO 1127, sveiseende
Tilkobling 1 - Spes.: DN15-Dy 21,3mm
Tilkobling 2: ISO 1127, sveiseende
Tilkobling 2 - Spes.: DN15-Dy 21,3mm
PN: 125
Temperatur (°C): -30 - 220
Utførelse/Type: Ventiler
Utførelse: Redusert gjennomløp
Lekkasjerate: Rate A acc. to EN 12266-1:2012
Medie: Acetylen, Biogass, Brakkvann, Kalsiumklorid, Etylenalkohol, Etylenglykol, Naturgass, Petroleumprodukter, Propylenglykol, Sjøvann, Natriumklorid, Tappevann
Væskegruppe: category III, Fluids group 2, category III, Fluids group 1
KVS: 6.9
Tilkobling i henhold til ISO 5211: F03/F04
Spindeltype: Diagonal firkant
Mål på spindel: 9x9mm
Manøvrering: Låsbar spak
Nødvendig dreiemoment (Nm): 9
Ytre Ruhet (Ra): 3,2
| Artikkelnummer | Utførelse | DN | PN | Temperatur (°C) | Manøvrering | KVS | Tilkobling 1 | Antall | |
|---|---|---|---|---|---|---|---|---|---|
| AT 128013 | Redusert gjennomløp | 15 | 125 | -30 - 220 | Låsbar spak | 6,9 | ISO 1127, sveiseende | Forespørsel | Tilbud |
| AT 128014 | Redusert gjennomløp | 20 | 125 | -30 - 220 | Låsbar spak | 12,7 | ISO 1127, sveiseende | Forespørsel | Tilbud |
| AT 128015 | Redusert gjennomløp | 25 | 125 | -30 - 220 | Låsbar spak | 29,2 | ISO 1127, sveiseende | Forespørsel | Tilbud |
| AT 128016 | Redusert gjennomløp | 32 | 125 | -30 - 220 | Låsbar spak | 48,2 | ISO 1127, sveiseende | Forespørsel | Tilbud |
| AT 106628 | Redusert gjennomløp | 40 | 100 | -30 - 220 | Låsbar spak | 73,1 | ISO 1127, sveiseende | Forespørsel | Tilbud |
| AT 128017 | Redusert gjennomløp | 50 | 64 | -30 - 220 | Låsbar spak | 107,5 | ISO 1127, sveiseende | Forespørsel | Tilbud |
| AT 128018 | Redusert gjennomløp | 65 | 64 | -30 - 220 | Låsbar spak | 215 | ISO 1127, sveiseende | Forespørsel | Tilbud |
| AT 128019 | Redusert gjennomløp | 80 | 64 | -30 - 220 | Låsbar spak | 275,2 | ISO 1127, sveiseende | Forespørsel | Tilbud |
| AT 128020 | Redusert gjennomløp | 100 | 64 | -30 - 220 | Låsbar spak | 498,8 | ISO 1127, sveiseende | Forespørsel | Tilbud |
