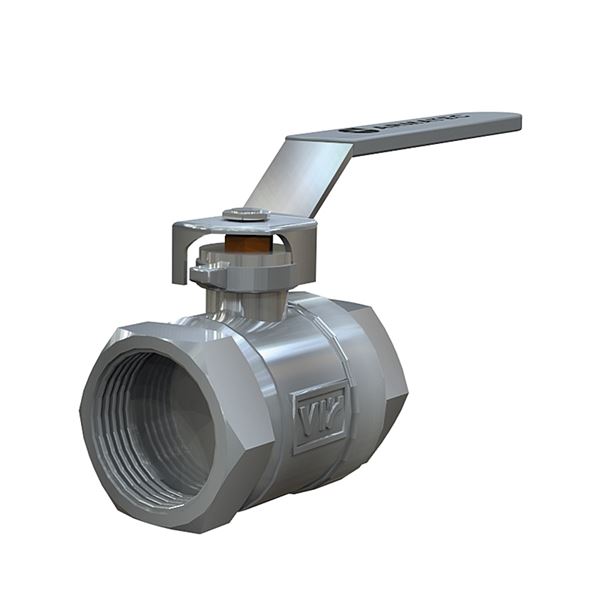

Kuleventil messing, PN25, FB, grafitt pakn., innv. G 3/8" 106091

Avstengningsventil for varme- kjøle-, luft-, og gassystemer. Kan også brukes på vakuum og lettere oljer (eks. diesel). Se avsnitt "Installasjon".

Tilbud

Tekniske spesifikasjoner

Produktserie	Kuleventil AT3600
DN	10
PN	40
Temperatur (°C)	-10 - 150
Forbindelse/Tilkobling	Innvendige gjenger ISO 228-1 (G, BSPP)

Hele eller deler av dette sortimentet har en EPD.

Artikkelinformasjon
Nedlastbar
Tegninger
Varianter

Artikkelinformasjon

Kuleventil messing, innv. G 3/8" PN40, FB, grafitt pakn.,

RSK förpackningstyp: NE Oförpackad

Opprinnelsesland: IT Italia

Tolltariff-kode: 84818081

Forpakningsstørrelse: 0

: 0

Energi/miljødeklarasjon

SCIP nummer: b9c440fa-966d-4c25-a44c-2d1b1239ca91

EPD

Meldepliktig i henhold til REACH

Dato for levering: 2026-03-19

Mål og vekt

Netto vekt (kg): 0.12

Brutto vekt (kg): 0.12

DN: 10

Mål A (mm): 39

Mål B (mm): 9

Mål C (mm): 41

Mål D (mm): 81

Tekniske data

Antall tilkoblinger: 2

Tilkobling 1: Innvendige gjenger ISO 228-1 (G, BSPP)

Tilkobling 1 - Spes.: 3/8

Tilkobling 2: Innvendige gjenger ISO 228-1 (G, BSPP)

Tilkobling 2 - Spes.: 3/8

PN: 40

Temperatur (°C): -10 - 150

Utførelse/Type: Ventiler

Utførelse: Fullt gjennomløp

Lekkasjerate: Rate A acc. to EN 12266-1:2012

Medie: Luft, Kjølevann, Etylenalkohol, Etylenglykol, Oppvarmingsvann, Propylenglykol

KVS: 5.8

Manøvrering: Spak

Nedlastbar

Tegninger

3600-10_DXF_1.dxf (DXF-fil, 201 kB)

Varianter

Artikkelnummer	DN	PN	Temperatur (°C)	Forbindelse/Tilkobling	Manøvrering	KVS	Avs.dato	Antall
AT 129919	8	40	-10 - 150	Innvendige gjenger ISO 228-1 (G, BSPP)	Spak		Forespørsel	Tilbud
AT 106091	10	40	-10 - 150	Innvendige gjenger ISO 228-1 (G, BSPP)	Spak	5,8	Forespørsel	Tilbud
AT 129920	15	40	-10 - 150	Innvendige gjenger ISO 228-1 (G, BSPP)	Spak	15,7	Forespørsel	Tilbud
AT 129569	20	40	-10 - 150	Innvendige gjenger ISO 228-1 (G, BSPP)	Spak	30,8	Forespørsel	Tilbud
AT 106089	25	40	-10 - 150	Innvendige gjenger ISO 228-1 (G, BSPP)	Spak	49,3	Forespørsel	Tilbud
AT 129921	32	40	-10 - 150	Innvendige gjenger ISO 228-1 (G, BSPP)	Spak	79	Forespørsel	Tilbud
AT 128406	40	40	-10 - 150	Innvendige gjenger ISO 228-1 (G, BSPP)	Spak	125,3	Forespørsel	Tilbud
AT 129713	50	40	-10 - 150	Innvendige gjenger ISO 228-1 (G, BSPP)	Spak	224,2	Forespørsel	Tilbud
