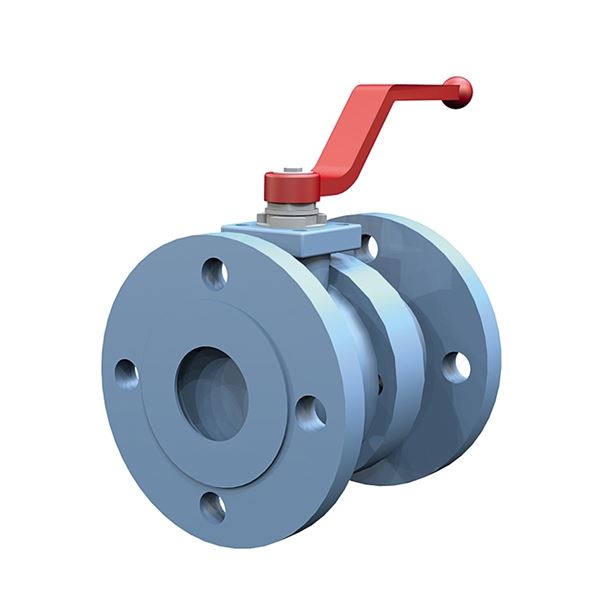

Kuleventil AT3585HT065 108342

Kuleventil i Stål med flenser og monteringsflens for aktuator. Hovedsakelig for syrer og saltløsninger, gass, damp, varmt og kaldt vann.

Tilbud

Tekniske spesifikasjoner

Produktserie	Kuleventil AT 3585-
DN	65
PN	40
Temperatur (°C)	-29 - 260
Forbindelse/Tilkobling	Flenset DIN-EN1092

Artikkelinformasjon
Nedlastbar
Tegninger
Varianter

Artikkelinformasjon

Kuleventil JC 540 Full Bore CS/CTFE/316 PN40 DN65 Fire Safe

RSK förpackningstyp: NE Oförpackad

Opprinnelsesland: ES Spania

Tolltariff-kode: 84818081

Forpakningsstørrelse: 0

: 0

Energi/miljødeklarasjon

Dato for levering: 2026-04-08

Mål og vekt

Netto vekt (kg): 17.8

Brutto vekt (kg): 17.8

DN: 65

Mål A (mm): 170

Mål B (mm): 203

Mål C (mm): 300

Tekniske data

Antall tilkoblinger: 2

Tilkobling 1: Flenset DIN-EN1092

Tilkobling 1 - Spes.: PN40

Tilkobling 2: Flenset DIN-EN1092

Tilkobling 2 - Spes.: PN40

PN: 40

Temperatur (°C): -29 - 260

Utførelse/Type: Ventiler

Utførelse: Fullt gjennomløp

Lekkasjerate: Rate A acc. to EN 12266-1:2012

Medie: Luft, Kalsiumklorid, Etylenalkohol, Etylenglykol, Naturgass, Nitrogen, Petroleumprodukter, Propylenglykol, Sjøvann, Natriumklorid

KVS: 550

Tilkobling i henhold til ISO 5211: F07

Spindeltype: Flatt hode

Manøvrering: Spak

Nødvendig dreiemoment (Nm): 66

Maks. dreiemoment (Nm): 176

Nedlastbar

Tegninger

Varianter

Artikkelnummer	DN	PN	Temperatur (°C)	Forbindelse/Tilkobling	Manøvrering	KVS	Avs.dato	Antall
AT 106047	25	40	-29 - 260	Flenset DIN-EN1092	Spak	75	Forespørsel	Tilbud
AT 108339	32	40	-29 - 260	Flenset DIN-EN1092	Spak	130	Forespørsel	Tilbud
AT 108340	40	40	-29 - 260	Flenset DIN-EN1092	Spak	170	Forespørsel	Tilbud
AT 106049	50	40	-29 - 260	Flenset DIN-EN1092	Spak	270	Forespørsel	Tilbud
AT 108342	65	40	-29 - 260	Flenset DIN-EN1092	Spak	550	Forespørsel	Tilbud
AT 108344	80	40	-29 - 260	Flenset DIN-EN1092	Spak	1000	Forespørsel	Tilbud
AT 108332	125	40	-29 - 200	Flenset DIN-EN1092	Spak	3000	Forespørsel	Tilbud
AT 108334	150	40	-29 - 200	Flenset DIN-EN1092	Spak	4200	Forespørsel	Tilbud
AT 108330	100	40	-29 - 200	Flenset DIN-EN1092	Spak	1650	Forespørsel	Tilbud
AT 106044	100	16	-29 - 200	Flenset DIN-EN1092	Spak	1650	Forespørsel	Tilbud
AT 106045	80	16	-29 - 200	Flenset DIN-EN1092	Spak	1000	Forespørsel	Tilbud
AT 106113	80	16	-29 - 200	Flenset DIN-EN1092	Spak	1000	Forespørsel	Tilbud
AT 106136	100	16	-29 - 200	Flenset DIN-EN1092	Spak	1650	Forespørsel	Tilbud
AT 106469	65	16	-29 - 200	Flenset DIN-EN1092	Spak	550	Forespørsel	Tilbud
AT 106472	80	16	-29 - 200	Flenset DIN-EN1092	Spak	1000	Forespørsel	Tilbud
AT 106475	125	16	-29 - 200	Flenset DIN-EN1092	Spak	3000	Forespørsel	Tilbud
AT 106477	25	40	-29 - 200	Flenset DIN-EN1092	Spak	75	Forespørsel	Tilbud
AT 106486	50	40	-29 - 200	Flenset DIN-EN1092	Spak	270	Forespørsel	Tilbud
AT 106489	80	40	-29 - 200	Flenset DIN-EN1092	Spak	1000	Forespørsel	Tilbud
AT 108327	65	40	-29 - 200	Flenset DIN-EN1092	Spak	550	Forespørsel	Tilbud
AT 108336	150	16	-29 - 200	Flenset DIN-EN1092	Spak	4200	Forespørsel	Tilbud
AT 106109	25	40	-29 - 200	Flenset DIN-EN1092	Spak	75	Forespørsel	Tilbud
