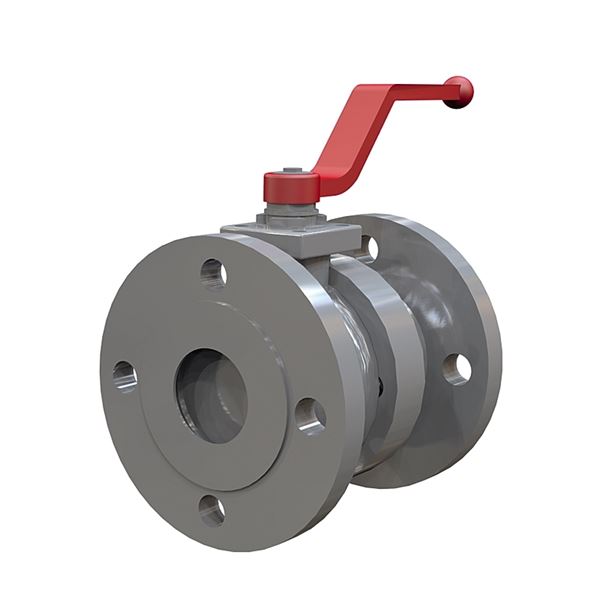

Kuleventil AT3582-100 PN40 106132

Kuleventil i syrefast stål med flenser og monteringsflens for aktuator. Hovedsakelig for syrer og saltløsninger, gass, damp, varmt og kaldt vann.

Bestillingsvare Levering fra lager 2026-04-17

Tekniske spesifikasjoner

Produktserie	Kuleventil AT 3582
DN	100
PN	40
Temperatur (°C)	-50 - 200
Forbindelse/Tilkobling	Flenset DIN-EN1092

Artikkelinformasjon
Nedlastbar
Tegninger
Varianter

Artikkelinformasjon

Kuleventil, DN100, 2-delt, 316, FB, Flenset PN25-40 Fire Safe

Opprinnelsesland: ES Spania

Tolltariff-kode: 84818081

Forpakningsstørrelse: 0

: 0

Energi/miljødeklarasjon

Dato for levering: 2026-03-03

Mål og vekt

Netto vekt (kg): 35.5

Brutto vekt (kg): 35.5

DN: 100

Mål A (mm): 190

Mål B (mm): 215

Mål C (mm): 465

Tekniske data

Antall tilkoblinger: 2

Tilkobling 1: Flenset DIN-EN1092

Tilkobling 1 - Spes.: PN40

Tilkobling 2: Flenset DIN-EN1092

Tilkobling 2 - Spes.: PN40

PN: 40

Temperatur (°C): -50 - 200

Utførelse/Type: Ventiler

Utførelse: Fullt gjennomløp

Lekkasjerate: Rate A acc. to EN 12266-1:2012

Medie: Luft, Kalsiumklorid, Etylenalkohol, Etylenglykol, Naturgass, Nitrogen, Petroleumprodukter, Propylenglykol, Sjøvann, Natriumklorid, Tappevann

KVS: 1650

Tilkobling i henhold til ISO 5211: F10

Spindeltype: Flatt hode

Manøvrering: Spak

Nødvendig dreiemoment (Nm): 171

Maks. dreiemoment (Nm): 305

Nedlastbar

Tegninger

Varianter

Artikkelnummer	DN	PN	Temperatur (°C)	Forbindelse/Tilkobling	Manøvrering	KVS	Avs.dato	Antall
AT 106120	15	40	-50 - 200	Flenset DIN-EN1092	Spak	20	2026-04-06 Bestillingsvare	Antall
AT 125041	20	40	-50 - 200	Flenset DIN-EN1092	Spak	40	2026-04-17 Bestillingsvare	Antall
AT 106121	25	40	-50 - 200	Flenset DIN-EN1092	Spak	75	Forespørsel	Tilbud
AT 106123	32	40	-50 - 200	Flenset DIN-EN1092	Spak	130	2026-04-06 Bestillingsvare	Antall
AT 106124	40	40	-50 - 200	Flenset DIN-EN1092	Spak	170	2026-04-17 Bestillingsvare	Antall
AT 106126	50	40	-50 - 200	Flenset DIN-EN1092	Spak	270	2026-04-06 Bestillingsvare	Antall
AT 106111	65	16	-50 - 200	Flenset DIN-EN1092	Spak	550	2026-04-06 Bestillingsvare	Antall
AT 106128	65	40	-50 - 200	Flenset DIN-EN1092	Spak	550	Forespørsel	Tilbud
AT 106129	80	40	-50 - 200	Flenset DIN-EN1092	Spak	1000	2026-04-17 Bestillingsvare	Antall
AT 106115	100	16	-50 - 200	Flenset DIN-EN1092	Spak	1650	2026-04-17 Bestillingsvare	Antall
AT 106132	100	40	-50 - 200	Flenset DIN-EN1092	Spak	1650	2026-04-17 Bestillingsvare	Antall
AT 106116	125	16	-50 - 200	Flenset DIN-EN1092	Spak	3000	2026-04-17 Bestillingsvare	Antall
AT 106118	150	16	-50 - 200	Flenset DIN-EN1092	Spak	4200	2026-04-06 Bestillingsvare	Antall
