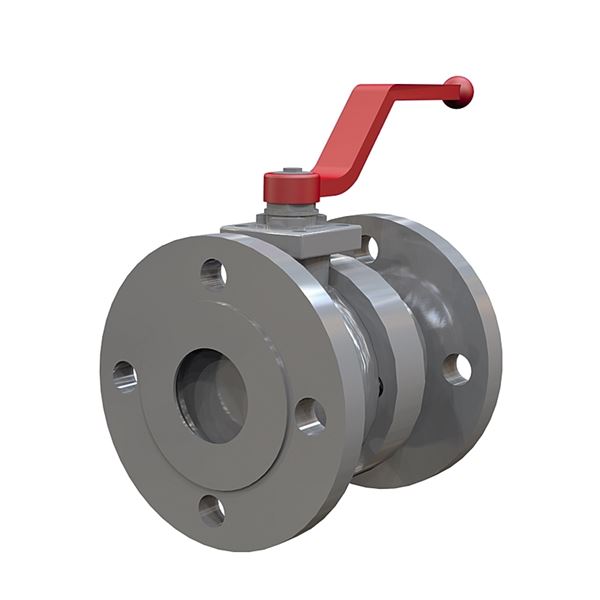

Kuleventil i syrefast stål med flenser og monteringsflens for aktuator. Hovedsakelig for syrer og saltløsninger, gass, damp, varmt og kaldt vann.
| Produktserie | Kuleventil AT 3582 |
|---|---|
| DN | 25 |
| PN | 40 |
| Temperatur (°C) | -50 - 200 |
| Forbindelse/Tilkobling | Flenset DIN-EN1092 |
Tilbakeslagsventil Wafer type, DN25 Aisi 316L, PN 40
Nåleventil, SS316, PN400, +300*C, G 1/2" (DN15)
Kuleventil, DN25, 2-delt, 316, FB, Flenset PN10-40 Fire Safe
Opprinnelsesland: ES Spania
Tolltariff-kode: 84818081
Dato for levering: 2024-09-16
Netto vekt (kg): 5.5
Brutto vekt (kg): 5.5
DN: 25
Mål A (mm): 125
Mål B (mm): 112
Mål C (mm): 160
Antall tilkoblinger: 2
Tilkobling 1: Flenset DIN-EN1092
Tilkobling 1 - Spes.: PN40
Tilkobling 2: Flenset DIN-EN1092
Tilkobling 2 - Spes.: PN40
PN: 40
Temperatur (°C): -50 - 200
Utførelse/Type: Ventiler
Utførelse: Fullt gjennomløp
Lekkasjerate: Rate A acc. to EN 12266-1:2012
Medie: Kalsiumklorid, Etylenalkohol, Etylenglykol, Naturgass, Nitrogen, Petroleumprodukter, Propylenglykol, Sjøvann, Natriumklorid, Tappevann
KVS: 75
Tilkobling i henhold til ISO 5211: F05
Spindeltype: Flatt hode
Manøvrering: Spak
Nødvendig dreiemoment (Nm): 20
Maks. dreiemoment MAST (Nm): 26
| Artikkelnummer | DN | PN | Temperatur (°C) | Forbindelse/Tilkobling | Manøvrering | KVS | Antall | |
|---|---|---|---|---|---|---|---|---|
| AT 106120 | 15 | 40 | -50 - 200 | Flenset DIN-EN1092 | Spak | 20 | 2025-07-07 | |
| AT 125041 | 20 | 40 | -50 - 200 | Flenset DIN-EN1092 | Spak | 40 | Forespørsel | Tilbud |
| AT 106121 | 25 | 40 | -50 - 200 | Flenset DIN-EN1092 | Spak | 75 | Forespørsel | Tilbud |
| AT 106123 | 32 | 40 | -50 - 200 | Flenset DIN-EN1092 | Spak | 130 | 2025-07-07 | |
| AT 106124 | 40 | 40 | -50 - 200 | Flenset DIN-EN1092 | Spak | 170 | Forespørsel | Tilbud |
| AT 106126 | 50 | 40 | -50 - 200 | Flenset DIN-EN1092 | Spak | 270 | Forespørsel | Tilbud |
| AT 106111 | 65 | 16 | -50 - 200 | Flenset DIN-EN1092 | Spak | 550 | 2025-07-07 | |
| AT 106128 | 65 | 40 | -50 - 200 | Flenset DIN-EN1092 | Spak | 550 | Forespørsel | Tilbud |
| AT 106129 | 80 | 40 | -50 - 200 | Flenset DIN-EN1092 | Spak | 1000 | Forespørsel | Tilbud |
| AT 106115 | 100 | 16 | -50 - 200 | Flenset DIN-EN1092 | Spak | 1650 | Forespørsel | Tilbud |
| AT 106132 | 100 | 40 | -50 - 200 | Flenset DIN-EN1092 | Spak | 1650 | Forespørsel | Tilbud |
| AT 106116 | 125 | 16 | -50 - 200 | Flenset DIN-EN1092 | Spak | 3000 | Forespørsel | Tilbud |
| AT 106118 | 150 | 16 | -50 - 200 | Flenset DIN-EN1092 | Spak | 4200 | 2025-07-07 |
