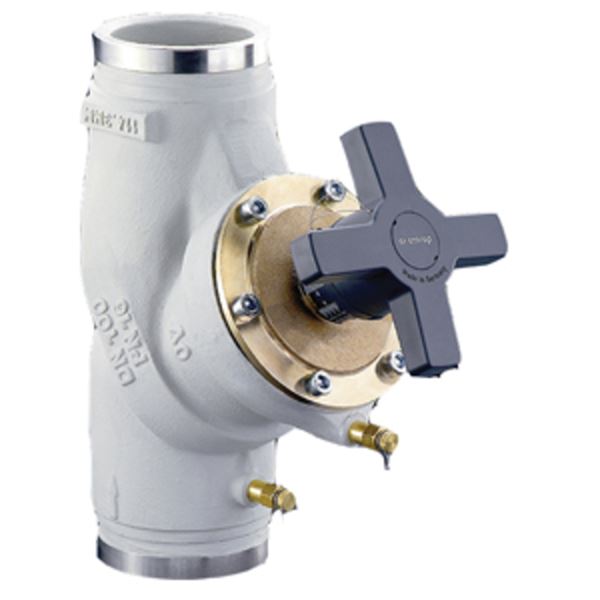

Hydrocontrol VGC strupeventiler

Bruksområde

Ventilen er beregnet for innregulering av varme- og kjøleanlegg når en ønsker en statisk innregulering av anlegget (gjennom forhåndsinnstillinger av trykkmotstand)

Mål og vekt

Dimensjonsområde (DN): 65 - 300

Funksjon og design

HydroControl VGC består av et strømningsoptimalisert Ypattern-hus med rullespor, en ventilinnsats med dobbel O-ringtetning, ergonomisk utformet håndhjul, lav pitch og sofistikert kjegleformet plugg samt to Klassiske måleventiler. Alle funksjoner er tilgjengelige fra toppen og inkluderer følgende:
 Nøyaktig strømningsregulering
 Reproduserbar, blokkerbar og blyforseglbar i det uendelige
justerbar forhåndsinnstilling
 Avstengning av rørledningen
 Tilkobling for strømningsmåling
 Valgfri fylling, blødning og drenering
 Valgfri tilkobling av impulsrøret til en differansetrykkregulator

Tekniske data

Hovedmateriale: Støpejern

Hovedmaterialets kode: Støpejern GJL-250 (GG25)

Inngående materialer: Bronse (CuSn4Zn2PS)

Temperatur (°C): -10 - 150

Trykklasse (PN): 25

Installasjon og vedlikehold

Mulig monteringsposisjon: Vertikal, Horisontal

Før montering av ventilen må rørene spyles grundig. Installasjon er mulig i alle posisjoner (horisontalt, skrått eller vertikalt, inn stigende eller synkende seksjoner). Det er viktig å merke seg at retningen av flow må samsvare med pilen på ventilhuset. Det skal være rett strekk minimum 3 x Dimensjon før ventil og 2x dimensjon etter ventil. Pumper skal stå minimum 10 x dimensjon før ventil. Den doble regulerings- og innkjøringsventilen kan monteres i enten tilførsels- eller returrøret. Etter installasjonen må håndrattet og måletilkoblingen være enkelt tilgjengelig.
