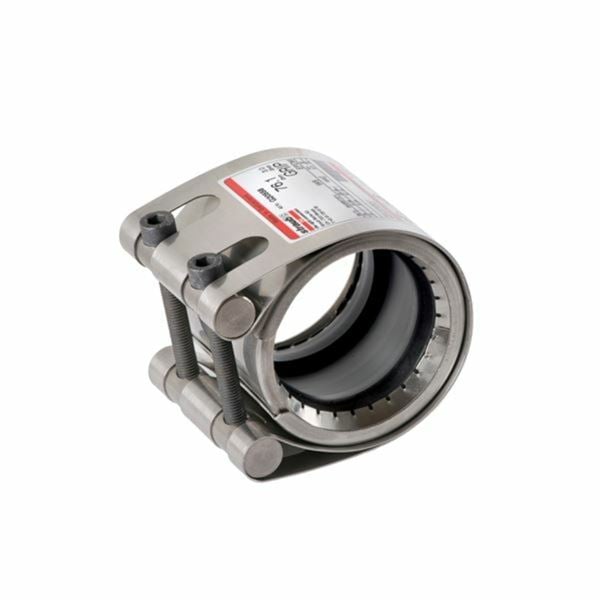

Rørkupling Straub-Grip EPDM gir en strekkfast skjøt av alle typer metallrør med trykk opptil 46 bar. Den er den ideelle rør kuplingen for skipsbygging, VA og industrianlegg. Den fungerer like godt for trykk- som for sugeledninger. Ved å stramme låseboltene med riktig moment, vil griperingen feste seg i overflaten av røret å sikre en aksiell strekkfast rørskjøt. Strekkfastheten øker i takt med belastningen og trykket. Gummielementet med leppetetning i begge ender sørger for lang levetid uten lekkasje. Progressiv tetning, høyere trykk gir bedre tetning. Temperaturområde fra -20 til + 100 °C. Leveres klar til bruk, har lav vekt og tillater avstand mellom rør ender samt angulært avvik, absorberer lyd og er en ideell løsning på steder hvor det er trangt.
| Dimensjonsområde (DN) | 15 - 700 |
|---|---|
| Trykklasse (PN) | 16 - 64 |
| Artikkelnummer | Navn | DN | PN | Mål A (mm) | Antall | |
|---|---|---|---|---|---|---|
| AT 100148 | Straub-Grip 26,9mm EPDM | 20 | 58 | 26,9 | Forespørsel | Tilbud |
| AT 100150 | Straub-Grip 33,7mm | 25 | 39 | 46,5 | Forespørsel | Tilbud |
| AT 100153 | Straub-Grip 40,0 mm EPDM | 32 | 40 | Forespørsel | Tilbud | |
| AT 100156 | Straub-Grip 44,5 mm EPDM | 40 | 44,5 | Forespørsel | Tilbud | |
| AT 100162 | Straub-Grip 57,0 mm EPDM | 50 | 57 | Forespørsel | Tilbud | |
| AT 100166 | Straub-Grip 63,3mm EPDM | 50 | 63 | Forespørsel | Tilbud | |
| AT 100168 | Straub-Grip 66,6 mm EPDM | 50 | 66,6 | Forespørsel | Tilbud | |
| AT 100169 | Straub-Grip 70,0 mm EPDM | 65 | 70 | Forespørsel | Tilbud | |
| AT 100175 | Straub-Grip 84,0 mm EPDM | 65 | 84 | Forespørsel | Tilbud | |
| AT 100535 | Straub-Grip 100,6 mm EPDM | 100 | 100,6 | Forespørsel | Tilbud | |
| AT 100178 | Straub-Grip 101,6 mm EPDM | 100 | 101,6 | Forespørsel | Tilbud | |
| AT 100180 | Straub-Grip 104.0 mm EPDM | 100 | 104 | Forespørsel | Tilbud | |
| AT 100181 | Straub-Grip 104.8 mm EPDM | 100 | 104,8 | Forespørsel | Tilbud | |
| AT 100183 | Straub-Grip 108,0 mm EPDM | 100 | 108 | Forespørsel | Tilbud | |
| AT 100186 | Straub-Grip 114,3mm EPDM | 100 | 22 | 100 | Forespørsel | Tilbud |
| AT 100515 | Straub-Grip 125,0 mm EPDM 16 bar (W5) | Forespørsel | Tilbud | |||
| AT 100189 | Straub-Grip 129,0 mm EPDM | 125 | 129 | Forespørsel | Tilbud | |
| AT 100190 | Straub-Grip 133,0 mm EPDM | 125 | 133 | Forespørsel | Tilbud | |
| AT 100524 | Straub-Grip 141,3 mm EPDM | 125 | 141,3 | Forespørsel | Tilbud | |
| AT 100195 | Straub-Grip 154,0mm EPDM | 150 | 18 | 115 | Forespørsel | Tilbud |
| AT 100196 | Straub-Grip 159,0 mm EPDM | 150 | 159 | Forespørsel | Tilbud | |
| AT 100527 | Straub-Grip 165,0mm EPDM | 150 | 165 | Forespørsel | Tilbud | |
| AT 100534 | Straub-Grip 200,0 mm EPDM | 200 | 200 | Forespørsel | Tilbud | |
| AT 100536 | Straub-Grip 206,0 mm EPDM | 200 | 206 | Forespørsel | Tilbud | |
| AT 100208 | Straub-Grip 273,0mm EPDM | 250 | 273 | Forespørsel | Tilbud | |
| AT 100217 | Straub-Grip 508mm EPDM | 500 | 508 | Forespørsel | Tilbud | |
| AT 100151 | Straub-Grip 4404 | 32 | 36 | 46,5 | Forespørsel | Tilbud |
| AT 100154 | Straub-Grip 4404 | 32 | 33 | 46,5 | Forespørsel | Tilbud |
| AT 100165 | Straub-Grip 4404 | 50 | 23 | 65 | Forespørsel | Tilbud |
| AT 100171 | Straub-Grip 4404 | 65 | 35 | 100 | Forespørsel | Tilbud |
| AT 100177 | Straub-Grip 4404 | 80 | 26 | 100 | Forespørsel | Tilbud |
| AT 100193 | Straub-Grip 4404 | 125 | 20 | 115 | Forespørsel | Tilbud |
| AT 100199 | Straub-Grip 4404 | 150 | 16 | 115 | Forespørsel | Tilbud |
Rørkupling Straub-Grip EPDM gir en strekkfast skjøt av alle typer metallrør med trykk opptil 46 bar…
VelgStraub Grip kommer i trykklasse PN16-64 og tåler temperaturer fra -20 til 100°C. Kan også anvendes for en rekke ulike medier inklusive vann, glykol, sjøvann, kalsiumklorid, kaldt vann, korrosive medier, kjølevann, luft, natriumklorid, propylenglykol, råvann, saltløsninger, tappevann, vann eller opptil 50% glykolblandinger og varmt vann. Dette er et høykvalitetsprodukt som oppfyller de høyeste standarder for pålitelighet.
Dimensjonsområde (DN): 15 - 700
En fleksibel kobling med progressiv tettning og forankring som muligkjør vinkelforskjeller og sikrer en aksiell fastsetting for metallrør og rørdeler. Den behøver ikke spesielle forberedelser av ender på rørene eller rørdelene.
Koblingene er av syrefast stål AISI 316L eller tilsvarende med tetning i EPDM.

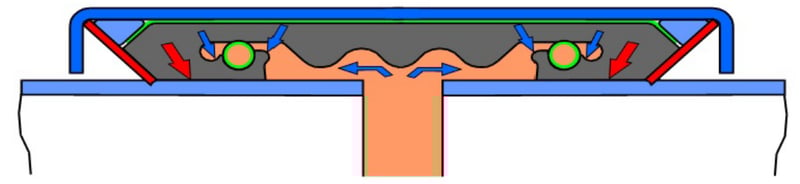

Forankringsprinsppet:
Ved å stramme låseboltene med riktig moment, vil griperingen feste seg i overflaten på røret og sikre en aksiell strekkfast rørskjøt. Strekkfastheten øker i takt med belastningen og trykket.

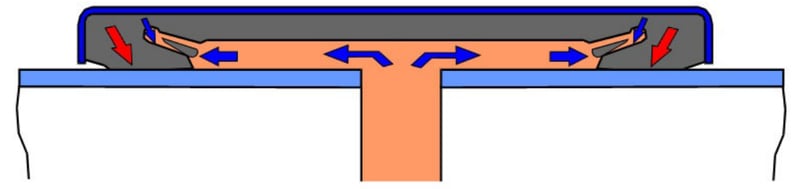

Tetningsprinsippet:
Gummielement med leppetetning i begge ender sørger for lang levetid uten lekkasje. Progressiv tetning, høyere trykk gir bedre tetning.
Hovedmateriale: Rustfritt stål, Gummi
Hovedmaterialets kode: Syrefast stål AISI 316L (1.4404, CF3M), EPDM (etenpropengummi)
Inngående materialer: Rustfritt stål, Gummi
Inkludert materialkode: Syrefast stål AISI 316L (1.4404, CF3M), EPDM (etenpropengummi)
Temperatur (°C): -20 - 100
Trykklasse (PN): 16 - 64
Strømningsretning: To-veis
Mulig monteringsposisjon: Vertikal, Horisontal
Se separat bruksanvisning.
Teknisk manual Straub rørkuplinger (PDF-fil, 23,5 MB)
