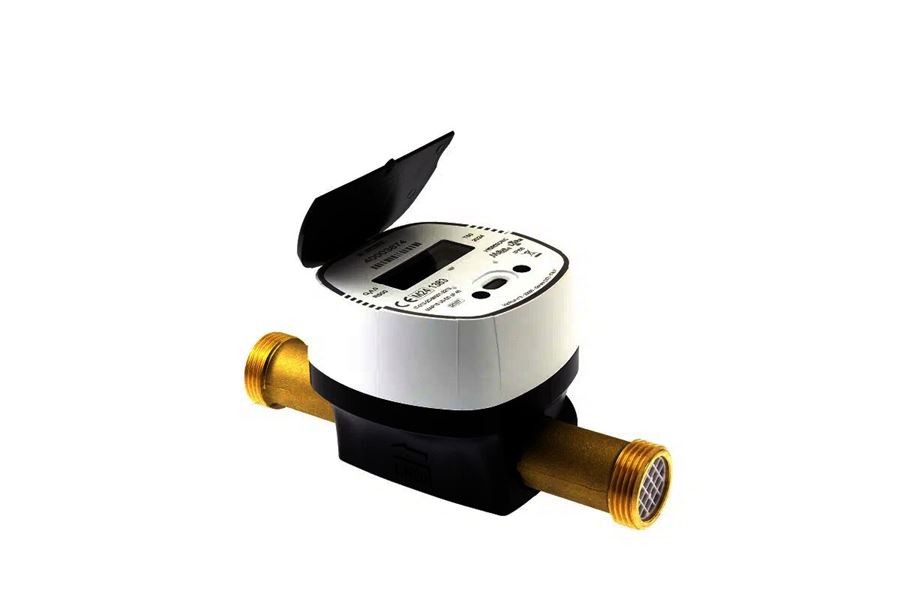

Vannmåler Hydrosonic LoRa Ultra

LoRa-vannmåler for IoT-nettverk. Kan leses trådløst f.eks. via HYDRONET-tjenesten eller fra tredjepartsserver. Digital skjerm. Ultralydmåling.

Dimensjonsområde (DN)	15 - 40
Temperatur (°C)	0 - 30
Hovedmateriale	Messing

Varianter
Produktinformasjon
Nedlastbar

Varianter

Artikkelnummer	DN	Mål A (mm)	Avs.dato	Antall
AT 135088	15	110	2025-08-04 Bestillingsvare	Antall
AT 135096	20	130	2025-08-04 Bestillingsvare	Antall
AT 135097	20	190	2025-08-04 Bestillingsvare	Antall
AT 135098	25	260	2025-08-04 Bestillingsvare	Antall
AT 135099	32	260	2025-08-04 Bestillingsvare	Antall
AT 135100	40	300	2025-08-04 Bestillingsvare	Antall

Produktinformasjon

Bruksområde

Måling av vannforbruk.
Varsler: Tilbakestrøm, overstrøm, rørbrudd, lekkasje, feil installasjonsretning, batteri, frost (vanntemperatur faller under 2 °C), vannmangel.

Kvalitetssikring

2014/32/EU (MID)

Produktet er CE-merket

Mål og vekt

Dimensjonsområde (DN): 15 - 40

Dimensjonsområde (liter): 16 - 20000

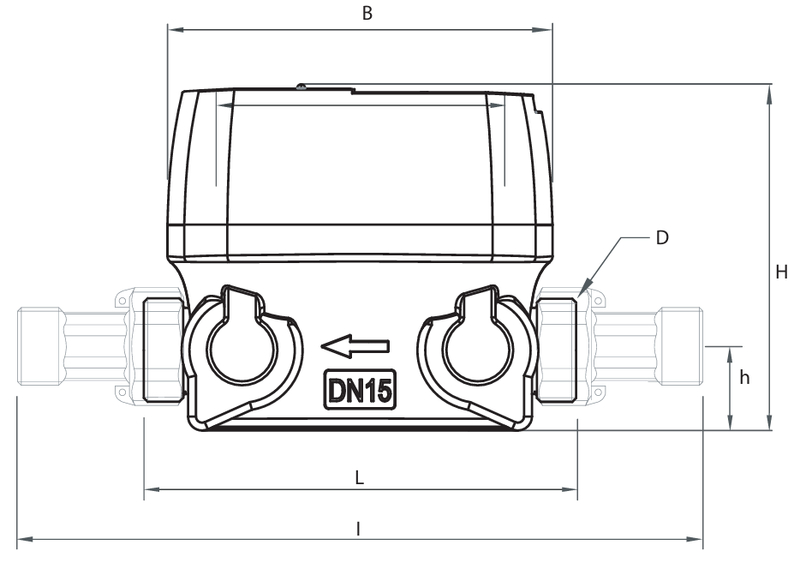

Mål

Navn	Vannmåler Hydrosonic LoRa Ultra DN15 QP2.5 L=110	Vannmåler Hydrosonic LoRa Ultra DN20 QP4 L=130	Vannmåler Hydrosonic LoRa Ultra DN20" QP4 L=190	Vannmåler Hydrosonic LoRa Ultra DN25 QP6.3 L=260	Vannmåler Hydrosonic LoRa Ultra DN32 QP10 L=260	Vannmåler Hydrosonic LoRa Ultra DN40 QP16 L=300
L	110	130	190	260	260	300
I	190	228	288	360	380	440
H	90	93	93	107	107	114
h	20	21	21	30	28	33
B	98	98	98	98	98	98
D	20	25	25	32	40	50

Funksjon og design

› For kaldt vann 0,1–50 °C
› Statisk vannmåler basert på ultralydteknologi
› Direkte avlesning på 8-sifret LCD-display
› Kapslingsgrad IP68
› Maksimal batterilevetid: 13 år**
› Historisk forbruksarkiv
› Alarmer (tilbakestrøm, lekkasjer osv.)
› Digital skive
› Umulig å manipulere magnetisk
› Integrerte kommunikasjonsmoduler: WMBus og/eller LoRa
› NFC-konfigurerbar
› Kan tilkobles PC via IR-probe iht. IEC 62056-21
› Lokk

Tekniske data

Hovedmateriale: Messing

Inngående materialer: Sammensatt enhet

Temperatur (°C): 0 - 30

Forbindelse/Tilkobling: Utvendige gjenger ISO 228-1 (G, BSPP)

IP-klassifisering: IP68

Installasjon og vedlikehold

Strømningsretning: Medstrøms

Mulig monteringsposisjon: Vertikal, Horisontal

Mulige monteringsposisjonsnotater: Se for øvrig installasjonsmanual

Se installasjonsveiledning og brukerveiledning for detaljer:

Se installasjons-illustrasjonene (Figurene 1–6):
• Alle versjoner av måleren kan installeres i de tillatte posisjonene (1)
• Kontroller at rørene er i linje med måleren (2)
• Rengjør røret (3)
• Installer måleren i riktig retning (strømningsretningen angis med en pil) (4)
• Monter pakninger og måler, stram koblinger og utfør lekkasjetest (5)
• Enheten er forhåndskonfigurert og klar til å sende data via wM-Bus og/eller LoRaWAN etter at ±5 liter vann har passert gjennom måleren. Enhetens innstillinger kan vises/endres via Android-appen **Bmetering NFC Config** eller via **B Metering Software** (6). For mer informasjon, se salgsordren samt wM-Bus- eller LoRaWAN-dokumentasjonen som er tilgjengelig fra kundeservice.

**Display (Figur A)**
01\. Indikator for returstrøm
02\. Hovedvisning (m³), desimaldel (liter)
03\. Måleenhet
04\. Historiske data
05\. Konfigurasjonsmodus / alarm
06\. Lavt batterinivå
07\. Radiostatus
08\. Testmodus
09\. Øyeblikkelig strømningshastighet
