Elektrisk aktuator AT 3941- AQ

Bruksområde

Værbestandig aktuator for av/på-drift eller styring av kuleventiler, dreiespjeldventiler eller der det er behov for en 90° bevegelse. Dreiemoment 100, 150, 250, 500 eller 800 Nm.

AMA-tekst

UEC.1 Manøvreringsorganer for ventiler, elektriske

Aktuator Bernard Electric AT 3941 for 90°. betjening av kuleventil, dreiespjeldventil eller der 90° bevegelse er nødvendig.

Kvalitetssikring

SS-EN 60034-1, 2006/95 EEC (LVD), 2004/108 EEC (EC), 2006/42/EC (MD), SS-EN 61000-6-4, SS-EN 61000-6-2, SS-EN 60529

Produktet er CE-merket

Produktmerking: Artikkelnummer, fabrikat, typebetegnelse, serienummer, spenning og strømstyrke.
Koblingsskjemaet er plassert i motorrommet.

Energi/miljødeklarasjon

REACH dato: 2024-11-22

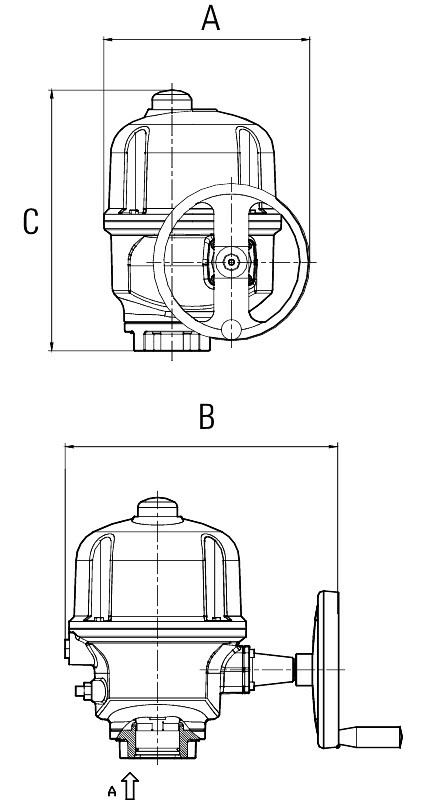

Mål og vekt

Funksjon og design

Standardversjon
Reversibel aktuator AT3941 i seks størrelser, for rotasjon 0-90°, justerbar ved hjelp av en kombinasjon av kjøreveisavhengige endebrytere og mekaniske posisjonsstoppere. Aktuatoren er en kompakt kombinasjon av elektrisk motor med termisk overbelastningsvern og selvlåsende, permanentsmurt snekkegir. Standard med manuell nødbetjening og posisjonsindikator. Posisjonerings-/styringsaktuatorer (POS) har en integrert kontrollboks (LOGIC) med display og flere analoge (4-20 mA, 0-10 V) og digitale tilkoblingsmuligheter. Modeller med kontrollboks har mulighet for lokal betjening via trykknapper, styring og konfigurering via smart-app. Aktuatorens tilkoblingsdimensjoner til armaturen er i henhold til ISO 5211. Designtid 10 000 sykluser (On-Off). Testet i henhold til EN 15714-2 klasse A og B Designtid 1200 000 sykluser (regulering/posisjonering). Testet i henhold til EN 15714-2 klasse C.

Tekniske data

Hovedmateriale: Aluminium

Inngående materialer: Aluminium, Stål

Temperatur (°C): -20 - 70

Maks. dreiemoment (Nm): 50 - 800

ETIM klassifisering: EC011290 - Elektrisk ventil/servomotor

BK04-kode: 20712 aktuator

IP-klassifisering: IP68

Produktfarge: RAL 1014 - elfenbein

Installasjon og vedlikehold

Mulig monteringsposisjon: Vertikal, Horisontal

Strømmen må være frakoblet ved alt arbeid på aktuatoren. Aktuatoren må kobles i henhold til koblingsskjemaet, se brukerhåndboken. Hver aktuator må forsynes med separat strøm via en egen bryter eller relékontakt, minimum 16 A, for å unngå kryssmating mellom aktuatorene. Installasjon med nedovervendt motor bør unngås. Drei ventilen med aktuatorens håndhjul til midtstilling. Se indikasjon på toppen av aktuatoren. Koble alltid til varmeelementet. Kontroller at aktuatoren dreier ventilen i ønsket retning. Riktig endeposisjonskontakt (åpen eller lukket) skal da bryte motorstrømmen. Kabelgjennomføringene må minst oppfylle aktuatorens beskyttelsesklasse. Se bruksanvisningen for oppstart, lagring og vedlikehold.
