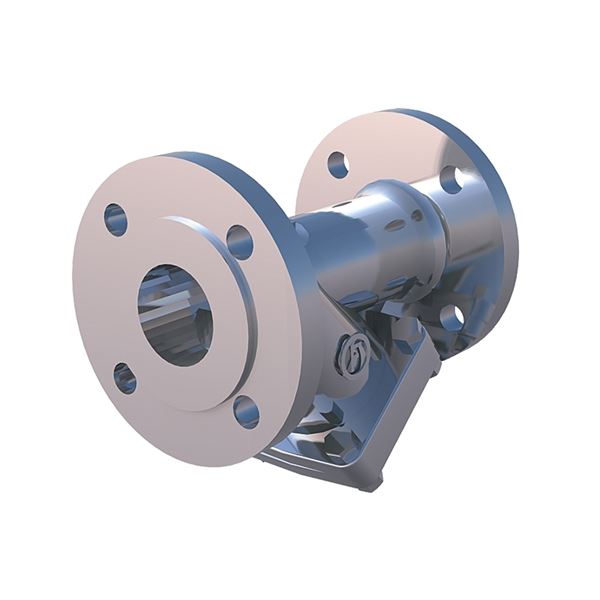

Smussfilter av rustfritt syrefast stål med flenser. Silinnsats i rustfritt stål. For kjølevæskesystemer, sjøvann, aggressive væsker og gasser. Separat silkurv med forskjellige maskevidder kan bestilles.
| Dimensjonsområde (DN) | 15 - 250 |
|---|---|
| Trykklasse (PN) | 16 - 40 |
| Temperatur (°C) | -10 - 400 |
| Hovedmateriale | Rustfritt stål |
| Artikkelnummer | Utførelse | DN | PN | Temperatur (°C) | Mesh størrelse (mm) | Antall | |
|---|---|---|---|---|---|---|---|
| AT 101359 | Standard | 25 | 40 | -10 - 400 | 0.8 | Forespørsel | Tilbud |
| AT 101363 | Standard | 50 | 40 | -10 - 400 | 0.8 | Forespørsel | Tilbud |
| AT 101368 | Standard | 65 | 16 | -10 - 400 | 0.8 | Forespørsel | Tilbud |
| AT 124603 | Standard | 80 | 16 | -10 - 400 | 1.2 | Forespørsel | Tilbud |
| AT 124596 | -10 - 400 | Forespørsel | Tilbud | ||||
| AT 124597 | -10 - 400 | Forespørsel | Tilbud | ||||
| AT 124598 | -10 - 400 | Forespørsel | Tilbud | ||||
| AT 124602 | -10 - 400 | Forespørsel | Tilbud |
For mekanisk rensing av kjølevæskesystemer, sjøvann, aggressive væsker og gasser.
PMB.211 Siler
Smussfilter AT 4046A, DN.... Hus i rustfritt stål, PN ..., med flenser. Maskestørrelse ....
AFS 2023:5, PED 2014/68/EU
Produktet er CE-merket
Ventilen oppfyller kravene i AFS 2016:1 (trykkutstyrsdirektivet) og 2014/68/EU (trykkutstyrsdirektivet), i henhold til kategori III.
Produktmerking: Merket med DN, PN, fabrikat og pil for strømningsretning.
Merking i støpegods i henhold til:
- AT 4029B, JS1025
Byggevaredeklarasjon: Godkjent
Produkt BVB ID: 46352
Meldepliktig i henhold til REACH: Nei
REACH dato: 2026-03-03

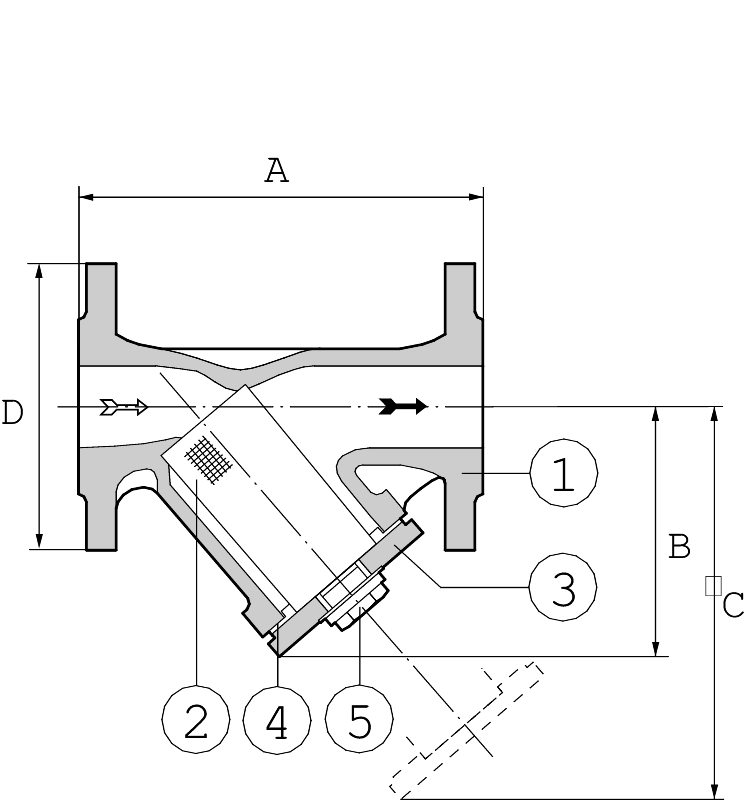

| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Hus | Syrefast stål AISI 316 (1.4408, CF8M) |
| 2 | Filterinnsats | Syrefast stål AISI 316 (1.4401) |
| 3 | Lås | Syrefast stål AISI 316 (1.4408, CF8M) |
| 4 | Pakning til lokk | Graphite/Stainless steel |
| 5 | Rengjøringsplugg | Syrefast stål AISI 316 (1.4401) |
Dimensjonsområde (DN): 15 - 250
For utstyr for differansetrykkmåling, se AT 1812."
Hovedmateriale: Rustfritt stål
Hovedmaterialets kode: Syrefast stål AISI 316 (1.4408, CF8M)
Inngående materialer: Rustfritt stål, Annet
Inkludert materialkode: Syrefast stål AISI 316 (1.4408, CF8M)
Temperatur (°C): -10 - 400
Trykklasse (PN): 16 - 40
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC010151 - Y-filter (slamsamler)
BK04-kode: 20704 Filter
MagiCAD Link: https://redir.magicad.cloud/product/59b4fadf-dc08-4844-9112-55ae52f45553
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal, Horisontal
For best funksjon og enklest rengjøring av filterinnsatsen bør filteret monteres i et horisontalt rørsystem med dekselet nedover. Kan også monteres vertikalt hvis strømningen er nedover. Vær oppmerksom på strømningsretningen.
For eksempel avtrekksventil. AT 3535 kan monteres i stedet for rensepluggen for enklere rengjøring av filterinnsatsen. Ovennevnte gjelder ikke for damp.
Kraftig økt trykkfall over filteret indikerer at filterinnsatsen bør rengjøres. Løse filterinnsatser og dekkpakninger er tilgjengelige som reservedeler.
