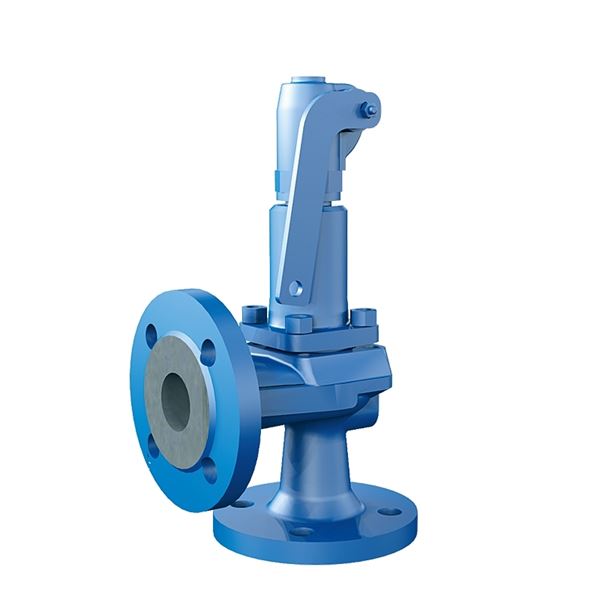

Matalanousuinen, metallitiivisteinen varoventtiili. Kaasutiivis tai avoin jousikupu kevennysvivulla. Saatavana myös pehmeällä tiivisteellä. Asetuspaine mainittava tilattaessa.
| Mitta-alue (DN) | 15 - 100 |
|---|---|
| PN | 16 |
| Materiaali pääosin | Valurauta |
| AT-numero | Suoritus | DN | PN | Asetuspaine bar(g) | Lämpötila (°C) | Istukan halkaisija (mm) |
|---|---|---|---|---|---|---|
| AT 4510A4-15 | Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys | 15 | 16 | 0,2 - 16 | -10 - 300 | 12 |
| AT 4510-4-25 | Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys | 25 | 16 | 0,2 - 16 | -10 - 300 | 18 |
| AT 4510-4-50 | Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys | 50 | 16 | 0,2 - 16 | -10 - 300 | 29 |
Kemianteollisuus
LNG ja nestekaasu
Lääketeollisuus
Laivanrakennus
Lämmitys ja ilmastointi
Yleinen teollisuus
PSG.1 Varoventtiilit
AFS 2023:5, PED 2014/68/EU
Tuote on CE-merkitty
SundaHus: D
| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Venttiilipesä | Valurauta GJL-250 (GG25) |
| 2 | Pesä | Haponkestävä ruostumaton teräs AISI 316L (1.4404, CF3M) |
| 3 | Lautanen | Ruostumaton teräs (1.4122) |
| 4 | Kara | Martensiittinen ruostumaton teräs (1.4021) |
| 5 | Jousi (standardi) | Teräs |
| 6 | Jousi (lämpötila >200 °C) | Ruostumaton teräs AISI 302 (1.4310) |
| 7 | Ohjauspaneeli | Ruostumaton teräs (1.4104) |
| 8 | Jousikupu | Pallografiittivalurauta GJS-400-15 (GGG40) |
| 9 | Jousilautanen 2 kpl | Teräs 11SMnPb30 (1.0718) |
Mitta-alue (DN): 15 - 100
Jousikuormitteinen varoventtiili. Kaasutiivis tai avoin jousikupu kevennysvivulla.
Materiaali pääosin: Valurauta
Päämateriaalin koodi: Valurauta GJL-250 (GG25)
Saapuvat materiaalit: Valurauta
Sisältyvä materiaalikoodi: Valurauta GJL-250 (GG25)
Lämpötila (°C): -10 - 300
PN: 16
Liitäntä: Laipallinen EN1092
ETIM-luokitus: EC011311 - Varoventtiili
BK04-koodi: 21001 Venttiilit
Tuotteen väri: RAL 5005 - Signaalinsininen
Avautumisominaisuudet: Normaalinousuinen avautuminen
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Pystysuora
Katso erilliset käyttöohjeet.
4510-4511-4519-4520-4521-4522-4575-4576-4577-4578_pds_1_FI.pdf (PDF-Tiedosto, 860 kB)
