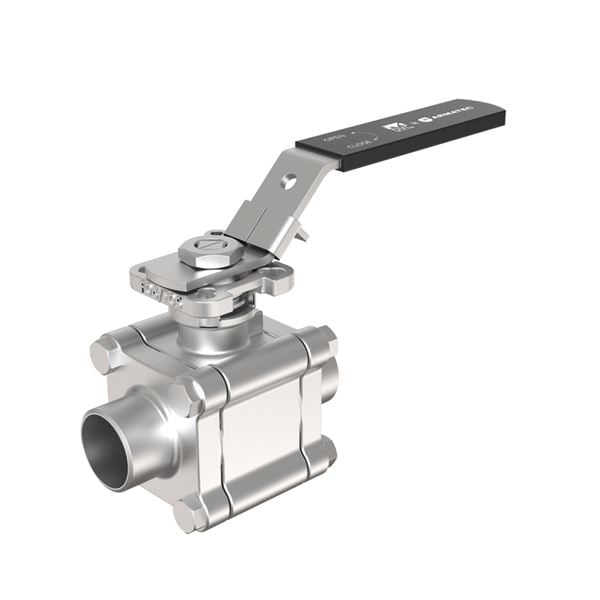

Fuld & Reduceret lysning Kugleventil i højeste kvalitet. ISO topflange for direkte montering af aktuator. Dynamisk spindelpakdåse. Kan leveres som reguleringsventil.
Dimensionsområde (DN) | 15 - 100 |
---|---|
PN | 64 - 125 |
Temperatur (°C) | -38 - 245 |
Hovedmateriale | Rustfrit stål |
Artikelnummer | Udførsel | DN | PN | Temperatur fra °C | Betjening | KVS værdi | Tilslutning 1 |
---|---|---|---|---|---|---|---|
AT DVC1311400015 | Reduce Bore | 15 | 125 | -38 - 245 | Låsbart håndtag | 7 | Svejseender i henhold til EN10357 serie D (SMS3008) |
AT DVC1311400016 | Reduce Bore | 15 | 125 | -38 - 245 | Fri aksel | 7 | Svejseender i henhold til EN10357 serie D (SMS3008) |
AT DVC1311400020 | Reduce Bore | 20 | 125 | -38 - 245 | Låsbart håndtag | 13 | Svejseender i henhold til EN10357 serie D (SMS3008) |
AT DVC1311400021 | Reduce Bore | 20 | 125 | -38 - 245 | Fri aksel | 13 | Svejseender i henhold til EN10357 serie D (SMS3008) |
AT DVC1311400025 | Reduce Bore | 25 | 125 | -38 - 245 | Låsbart håndtag | 34 | Svejseender i henhold til EN10357 serie D (SMS3008) |
AT DVC1311400026 | Reduce Bore | 25 | 125 | -38 - 245 | Fri aksel | 34 | Svejseender i henhold til EN10357 serie D (SMS3008) |
AT DVC1311400032 | Reduce Bore | 32 | 125 | -38 - 245 | Låsbart håndtag | 60 | Svejseender i henhold til EN10357 serie D (SMS3008) |
AT DVC1311400033 | Reduce Bore | 32 | 125 | -38 - 245 | Fri aksel | 60 | Svejseender i henhold til EN10357 serie D (SMS3008) |
AT DVC1311400040 | Reduce Bore | 40 | 100 | -38 - 245 | Låsbart håndtag | 95 | Svejseender i henhold til EN10357 serie D (SMS3008) |
AT DVC1311400041 | Reduce Bore | 40 | 100 | -38 - 245 | Fri aksel | 95 | Svejseender i henhold til EN10357 serie D (SMS3008) |
AT DVC1311400050 | Reduce Bore | 50 | 100 | -38 - 245 | Låsbart håndtag | 215 | Svejseender i henhold til EN10357 serie D (SMS3008) |
AT DVC1311400051 | Reduce Bore | 50 | 100 | -38 - 245 | Fri aksel | 215 | Svejseender i henhold til EN10357 serie D (SMS3008) |
AT DVC1311400065 | Reduce Bore | 65 | 100 | -38 - 245 | Låsbart håndtag | 370 | Svejseender i henhold til EN10357 serie D (SMS3008) |
AT DVC1311400066 | Reduce Bore | 65 | 100 | -38 - 245 | Fri aksel | 370 | Svejseender i henhold til EN10357 serie D (SMS3008) |
AT DVC1311400080 | Reduce Bore | 80 | 64 | -38 - 245 | Låsbart håndtag | 602 | Svejseender i henhold til EN10357 serie D (SMS3008) |
AT DVC1311400081 | Reduce Bore | 80 | 64 | -38 - 245 | Fri aksel | 602 | Svejseender i henhold til EN10357 serie D (SMS3008) |
AT DVC1311400100 | Reduce Bore | 100 | 64 | -38 - 245 | Låsbart håndtag | 946 | Svejseender i henhold til EN10357 serie D (SMS3008) |
AT DVC1311400101 | Reduce Bore | 100 | 64 | -38 - 245 | Fri aksel | 946 | Svejseender i henhold til EN10357 serie D (SMS3008) |
AT DVC1311410020 | Full Bore | 20 | 125 | -38 - 245 | Låsbart håndtag | 34 | Svejseender i henhold til EN10357 serie D (SMS3008) |
AT DVC1311410021 | Full Bore | 20 | 125 | -38 - 245 | Fri aksel | 34 | Svejseender i henhold til EN10357 serie D (SMS3008) |
Robust industri kugleventil til krævende opgaver.
Alle kugleventiler trykprøves og der foreligger certifikat 3.1/EN10204
som kan leveres på forespørgsel.
Reduceret gennemløb.
Produktet er CE-mærket
CE mærkning større end 1"
Dimensionsområde (DN): 15 - 100
Antistatisk spindel med dynamisk pakdåse. Den unikke skrå flade nederst på spindlen, hvorpå pyramidepakningen ligger, giver optimal tætning, lavt moment og lang levetid.
PTFE med 25% kulfiber anvendes som pakningsmateriale.
Dette materiale er velegnet til højere tryk og temperatur, og er desuden mere slidstærkt end traditionelt PTFE.
Godkendelser: EU1935 i rustfri, ATEX, SIL3, FDA, ADI
Hovedmateriale: Rustfrit stål
Hovedmateriale kode: Syrefast stål AISI 316 (1.4408, CF8M)
Indgående materialer: Øvrigt
Inkluderet materialekode: Kulfyld PTFE (25%)
Temperatur (°C): -38 - 245
PN: 64 - 125
Tilslutning: Svejseender i henhold til EN10357 serie D (SMS3008)
Flowretning: Dobbeltvirkende
Mulig montage retning: Vertikal, Horisontal
Se installationsmanual
