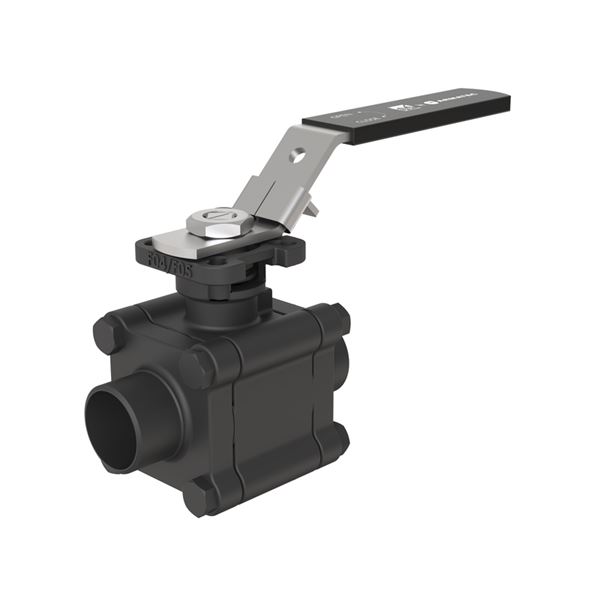

Kugleventil DVC1211 EN12627 svejseender

Kvalitets kuglehane i stål med dynamisk pakdåse. Fuld eller Reduceret lysning. ISO topflange for direkte montering af aktuator.

Dimensionsområde (DN)	80
PN	64
Temperatur (°C)	-38 - 245
Hovedmateriale	Stål

Varianter
Produktinformation
Downloads

Varianter

Artikelnummer	Udførsel	DN	PN	Temperatur fra °C	Betjening	KVS værdi	Tilslutning 1
AT DVC1211100080	Reduce Bore	80	64	-28 - 245	Rørhåndtag	602	EN12627 svejseender
AT DVC1211100081	Reduce Bore	80	64	-28 - 245	Fri aksel	602	EN12627 svejseender
AT DVC1211100100	Reduce Bore	100	64	-28 - 245	Rørhåndtag	946	EN12627 svejseender
AT DVC1211100101	Reduce Bore	100	64	-28 - 245	Fri aksel	946	EN12627 svejseender
AT DVC1211110065	Full Bore	65	64	-28 - 245	Rørhåndtag	602	EN12627 svejseender
AT DVC1211110066	Full Bore	65	64	-28 - 245	Fri aksel	602	EN12627 svejseender
AT DVC1211110080	Full Bore	80	64	-28 - 245	Rørhåndtag	946	EN12627 svejseender
AT DVC1211110081	Full Bore	80	64	-28 - 245	Fri aksel	946	EN12627 svejseender
AT DVC1211110100	Full Bore	100	64	-28 - 245	Rørhåndtag	1720	EN12627 svejseender
AT DVC1211110101	Full Bore	100	64	-28 - 245	Fri aksel	1720	EN12627 svejseender

Produktinformation

Anvendelsesområde

Kvalitets kuglehane i stål med dynamisk pakdåse.
Fuld eller Reduceret lysning.
ISO topflange for direkte montering af aktuator.

Kvalitetssikring

Produktet er CE-mærket

Mål og vægt

Dimensionsområde (DN): 80

Funktion og design

Antistatisk spindel med dynamisk pakdåse. Den unikke skrå flade nederst på spindlen, hvorpå pyramidepakningen ligger, giver optimal tætning, lavt moment og lang levetid.
PTFE med 25% kulfiber anvendes som pakningsmateriale.
Dette materiale er velegnet til højere tryk og temperatur, og er desuden mere slidstærkt end traditionelt PTFE.
Godkendelser: ATEX, SIL3,

Tekniske data

Hovedmateriale: Stål

Hovedmateriale kode: Stål GP240GH N (1.0619)

Indgående materialer: Øvrigt

Inkluderet materialekode: Kulfyld PTFE (25%)

Temperatur (°C): -38 - 245

PN: 64

Tilslutning: EN12627 svejseender

Installation og vedligeholdelse

Flowretning: Dobbeltvirkende

Mulig montage retning: Vertikal, Horisontal

Se installationsmanual
