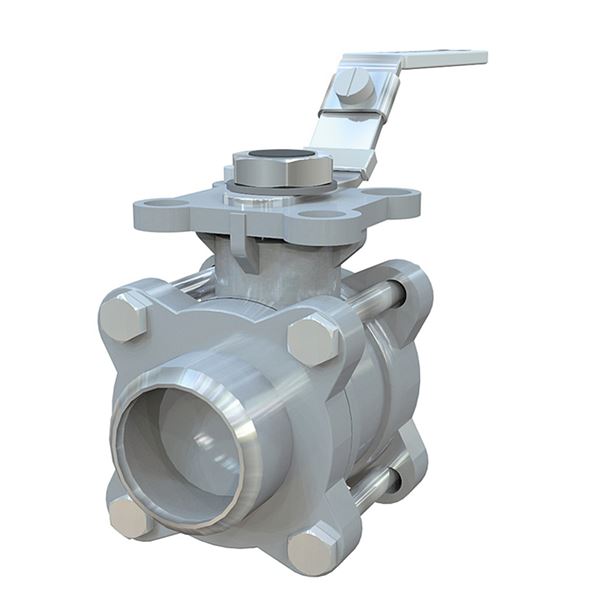

3-delt fuldbore kugleventiler i 316/PTFE, med svejseender, unik sædekonstruktion med reces
| Dimensionsområde (DN) | 10 - 100 |
|---|---|
| PN | 63 |
| Temperatur (°C) | -29 - 180 |
| Hovedmateriale | Rustfrit stål |
| Artikelnummer | Udførsel | DN | PN | Temperatur fra °C | Betjening | KVS værdi | Tilslutning 1 |
|---|---|---|---|---|---|---|---|
| AT PIMKHAT3534S |
Armatec 3-delt "full-bore" kugleventil anvendes til afspærring af de fleste væsker og
gasser, der forekommer i procesindustrien
PSB.1 Kugleventiler
AFS 2023:5, AFS 2023:5, 8 paragraf, ATEX 94/9/EG, PED 2014/68/EU, SIL3
Produktet er CE-mærket
Design iht. EN12516-1, test iht. EN12666-1, tilslutning iht. DIN3239 part 1+2.
Indbygningsmål iht. DIN3202, bolte iht. ISO3506
Produktmærkning: Produktet er forsynet med typeskilt og er ATEX mærket
Produkt BVB ID: 109939
Dimensionsområde (DN): 10 - 100
| Varenummer | B1 | C | D | H | L | Netto vægt i (kg) |
|---|---|---|---|---|---|---|
| PIMKHAT3534S | 9 |
Kvalitetsventil i voksstøbt rustfrit stål, "fire-safe" design og standard med PTFE sæder uden fyldstof. Ventilen er udført med "blow-out" sikret spindel, pakdåsen i "anti static design" og spindeltætningen er udført med Chevron ringe og låseplade. Sædet er forsynet med not-spor for enkel centrering. Ventilen er i praksis vedligeholdelsefri.
Ventilen betjenes via låsbart håndgreb, hvis naturlige bevægelse (90°) stoppes af et mekanisk anslag på ventilens hals. Ventilen har standard ISO-montageflange for enkel montage med pneumatisk eller elektrisk aktuator.
Hovedmateriale: Rustfrit stål
Hovedmateriale kode: Syrefast stål AISI 316 (1.4408, CF8M)
Indgående materialer: Rustfrit stål, Plast, Gummi, Øvrigt
Inkluderet materialekode: Syrefast stål AISI 316 (1.4401), Syrefast stål AISI 316 (1.4408, CF8M), Rustfrit stål AISI 301(1.4310), FPM/FKM (fluorgummi), PVC (polyvinylklorid), Rustfrit stål AISI 304 (1.4301)
Materiale notater: Sæde i PTFE
Temperatur (°C): -29 - 180
PN: 63
ETIM klassifikation: EC011343 - Kugleventil
BK04 kode: 20702 Kugleventiler
| Varenummer | KVS værdi | Udførsel | Tilslutning 1 | Tilslutning 1 - spec. | Tilslutning 2 | Tilslutning 2 - spec. | Tilslutning iht. ISO5211 | Spindelmål |
|---|---|---|---|---|---|---|---|---|
| PIMKHAT3534S |
Flowretning: Dobbeltvirkende
Mulig montage retning: Vertikal, Horisontal
iht. instruktion
