Kryogen kuglehane fra -196°C til +150°C. Velegnet til nitrogen, CO2, oxygen osv. Alle ventiler er affedtet for oxygen-brug.
DimensionsomrÄde (DN) | 10 - 50 |
---|---|
PN | 130 |
Temperatur (°C) | -196 - 200 |
Hovedmateriale | Rustfrit stÄl |
Artikelnummer | Udførsel | DN | PN | Temperatur fra °C | Betjening | KVS værdi | Tilslutning 1 |
---|---|---|---|---|---|---|---|
AT DVC1380010010 | Høj hals | 10 | 130 | -196 - 200 | Håndtag | 6,9 | Indvendig gevind ISO228-1 (G, BSPP) |
AT DVC1380010015 | Høj hals | 15 | 130 | -196 - 200 | Håndtag | 16,34 | Indvendig gevind ISO228-1 (G, BSPP) |
AT DVC1380010020 | Høj hals | 20 | 130 | -196 - 200 | Håndtag | 30,1 | Indvendig gevind ISO228-1 (G, BSPP) |
AT DVC1380010025 | Høj hals | 25 | 130 | -196 - 200 | Håndtag | 43 | Indvendig gevind ISO228-1 (G, BSPP) |
AT DVC1380010032 | Høj hals | 32 | 130 | -196 - 200 | Håndtag | 94,6 | Indvendig gevind ISO228-1 (G, BSPP) |
AT DVC1380110010 | Høj hals | 10 | 130 | -196 - 200 | Håndtag | 6,9 | ASTM A53, Schedule 40 |
AT DVC1380110015 | Høj hals | 15 | 130 | -196 - 200 | Håndtag | 16,34 | ASTM A53, Schedule 40 |
AT DVC1380110020 | Høj hals | 20 | 130 | -196 - 200 | Håndtag | 30,1 | ASTM A53, Schedule 40 |
AT DVC1380110025 | Høj hals | 25 | 130 | -196 - 200 | Håndtag | 43 | ASTM A53, Schedule 40 |
AT DVC1380110032 | Høj hals | 32 | 130 | -196 - 200 | Håndtag | 94,6 | ASTM A53, Schedule 40 |
AT DVC1380110040 | Høj hals | 40 | 130 | -196 - 200 | Håndtag | 172 | ASTM A53, Schedule 40 |
AT DVC1380110050 | Høj hals | 50 | 130 | -196 - 200 | Håndtag | 301 | ASTM A53, Schedule 40 |
Velegnet til hÄndtering af flydende gasser som nitrogen og oxygen. Endvidere velegnet til brug i den medicinske sektor og fÞdevareindustrien
Produktet er CE-mĂŠrket
CE mĂŠrkning stĂžrre end 1"
Anmeldelsespligtig i henhold til REACH
Reach dato: 2025-07-14

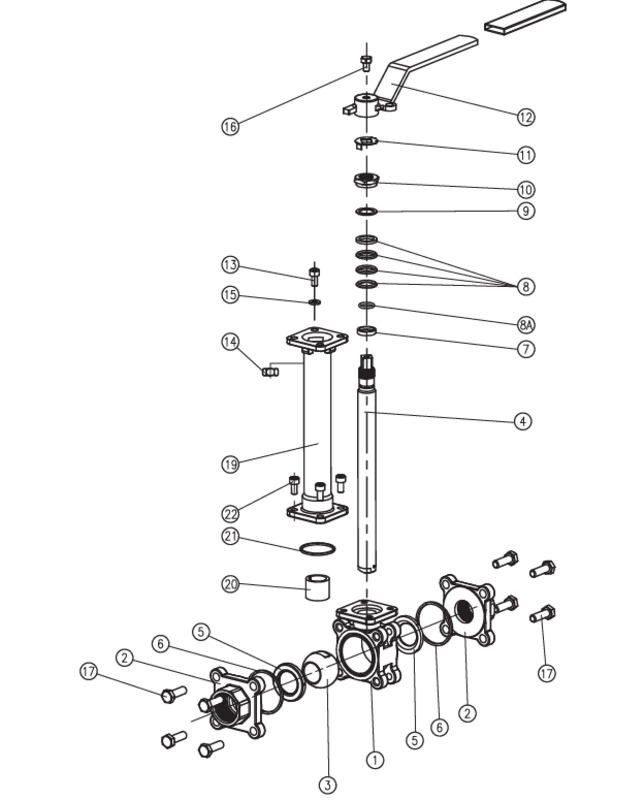

Pos | Komponent | Materiale |
---|---|---|
1 | Hus | Syrefast stÄl AISI 316 (1.4408, CF8M) |
2 | Tilslutningsende | Syrefast stÄl AISI 316L (1.4404, CF3M) |
3 | Kugle | Syrefast stÄl AISI 316 (1.4408, CF8M) |
4 | Spindel | Martensitisk Rustfrit stÄl 17-4PH (1.4542) |
5 | SĂŠdering | |
6 | Huspakning | |
7 | Trykskive | |
8 | Spindelpakning | |
9 | Spindelpakning | |
10 | SpindelmÞtrik | Rustfrit stÄl AISI 304 (1.4301) |
11 | LÄseblik | Rustfrit stÄl AISI 304 (1.4301) |
12 | HÄndtag | Rustfrit stÄl AISI 304 (1.4301) |
13 | Stopbolt | Rustfrit stÄl AISI 304 (1.4301) |
14 | StopmÞtrik | Rustfrit stÄl AISI 304 (1.4301) |
15 | Stopskive | Rustfrit stÄl AISI 304 (1.4301) |
16 | Bolt | Rustfrit stÄl AISI 304 (1.4301) |
17 | Husbolt | Rustfrit stÄl AISI 304 (1.4301) |
18 | Greb | PVC (polyvinylklorid) |
19 | Overdel | Syrefast stÄl AISI 316 (1.4408, CF8M) |
20 | Foring | Kulfyld PTFE (25%) |
21 | Pakning | Ăvrigt |
22 | Bolt | Rustfrit stÄl AISI 304 (1.4301) |
23 | O-ring | FPM/FKM (fluorgummi) |

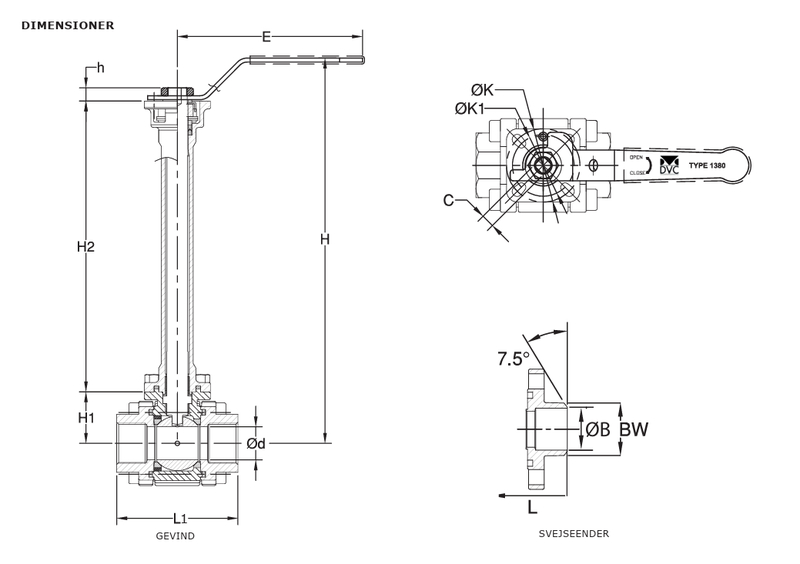

DimensionsomrÄde (DN): 10 - 50
DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
---|---|---|---|---|---|---|---|
L | 67 | 75 | 90 | 100 | 110 | 125 | 150 |
L1 | 67 | 75 | 80 | 90 | 110 | 120 | 140 |
E | 156 | 156 | 156 | 181 | 181 | 395 | 395 |
H | 274 | 274 | 276 | 287 | 292 | 403 | 423 |
H1 | 39 | 39 | 42.6 | 47.2 | 51.2 | 58.5 | 76.2 |
H2 | 200 | 200 | 200 | 200 | 200 | 300 | 300 |
h | 8 | 8 | 8 | 10 | 10 | 13 | 13 |
ĂžOD | 9.6 | 15 | 20 | 25 | 31 | 38 | 50 |
Netto vĂŠgt i (kg) | 1.81 | 1.84 | 2.25 | 2.83 | 3.7 | 7.41 | 9.5 |
DIM | G (") | PN | C (mm) | ĂK (mm) | ĂK1 (mm) | BW | ĂB (mm) | Moment Nm (20°C) | Moment Nm (-196°C) |
---|---|---|---|---|---|---|---|---|---|
DN10 | 3/8" | 130 | 9 | F05 | F04 | 17.2 | 13.7 | 10 | 20 |
DN15 | 1/2" | 130 | 9 | F05 | F04 | 21.4 | 15.8 | 12 | 26 |
DN20 | 3/4" | 130 | 9 | F05 | F04 | 26.7 | 20.9 | 16 | 38 |
DN25 | 1" | 130 | 11 | F07 | F05 | 33.4 | 26.6 | 21 | 47 |
DN32 | 1 1/4" | 130 | 11 | F07 | F05 | 42.2 | 35 | 29 | 68 |
DN40 | 1 1/2" | 130 | 14 | F10 | F07 | 48.3 | 40.8 | 37 | 85 |
DN50 | 2" | 130 | 14 | F10 | F07 | 60.5 | 52.5 | 59 | 160 |
* Moment er inkl. 30% sikkerhedsfaktor |
3-delt kryokuglehane med temperatur omrÄde fra -196°C til +150°C. Velegnet til nitrogen, CO2, oxygen osv. Alle ventiler er affedtet for oxygen. Lang hals forhindrer tilfrysning af spindelpakdÄsen, da denne sidder i toppen af spindelforlÊngeren. Dette minimerer risikoen for lÊkage. Alle kugler er aflastningsborede for at forhindre termisk ekspansion. Der foreligger materiale certifikat EN10204/3.1 pÄ alle kuglehaner. Alle ventiler er affedtet for oxygen.
Montageflange: ISO 5211
IndbygningsmÄl: DIN3202 M3 S13
OPTION:
Dimension: DN08
Tilslutning: Gevind BSPP
Pneumatisk actuator eller Elektrisk aktuator
Hovedmateriale: Rustfrit stÄl
Temperatur (°C): -196 - 200
PN: 130
Tilslutning: ASTM A53, Schedule 40, Indvendig gevind ISO228-1 (G, BSPP)
Flowretning: Dobbeltvirkende
Mulig montage retning: Vertikal, Horisontal
Se installationsmanual
