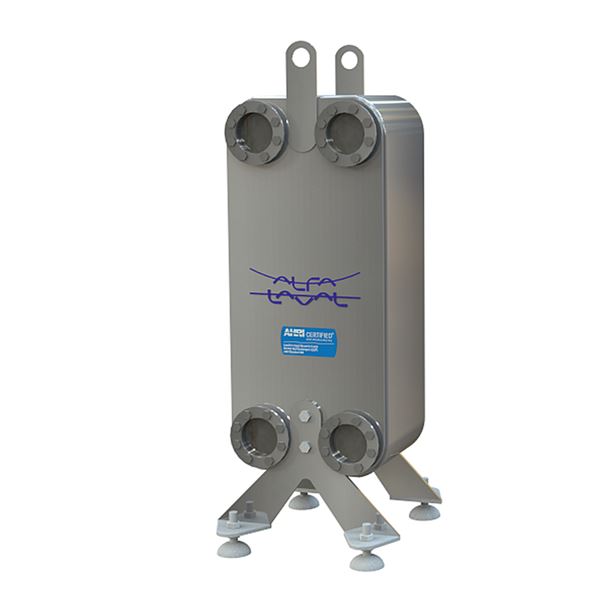

Alfa Laval loddet varmeveksler CB110AQ med rustfri plader. AHRI certificeret. Valg af passende varmeveksler bør ske efter behovstilpasset dimensionering. For hjælp til dimensionering og rådgivning, kontakt Armatec A/S
| Temperatur (°C) | -160 - 225 |
|---|---|
| Hovedmateriale | Rustfrit stål |
| Artikelnummer | Navn | Udførsel | Antal tilslutninger | Antal plader | Leverandørnummer | Sundahus | Type |
|---|---|---|---|---|---|---|---|
| AT8460CB110AQ-120H | Armatec pladeveksler CB110AQ-120H | 3287168001 | |||||
| AT8460CB110AQ-38H | Armatec pladeveksler CB110AQ-38H | 3287168003 |
Loddet pladevarmeveksler, der er velegnet til opvarmning og afkøling af forskellige væsker, f.eks. vand, glycol, ethanol m.m. Anvendes ofte på fjernvarme anlæg
PJB *Varmevekslere
Loddet pladevarmeveksler med rustfrie plader i syrefast stål EN 1.4401 og varmeoverførselsflade i henhold til SS-EN 10088-2.
Varmeveksler af mærket Alfa Laval, type CB110AQ-XX, i standardudførelse.
Mulige tilvalg:
- Isolering bestående af aftagelig 30 mm freonfri polyurethanskum med en ydre beklædning af slidstærk, blå ABS-plast. Termisk ledningsevne: 0,031 W/mK, maksimal temperatur: 130°C. Brandklassificering: Klasse F, DIN 4102 B3.
- Tilslutninger til svejsning.
- Tilslutninger til lodning.
- Gulvstativ
AFS 2023:5, PED 2014/68/EU
AHRI certificeret.
Varedeklaration: Accepteret
Produkt BVB ID: 83320
Loddetin forsegler og holder pladerne sammen ved kontaktpunkterne, hvilket sikrer den bedst mulige varmeoverførsel og styrke. Avancerede designteknikker og omfattende tests sikrer optimal ydeevne og længst mulig levetid.
Forskellige trykklasser er tilgængelige for forskellige behov.
Hver enhed er baseret på standardkomponenter og et modulært koncept og er tilpasset for at opfylde de specifikke krav til hver enkelt installation.
Hovedmateriale: Rustfrit stål
Hovedmateriale kode: Syrefast stål AISI 316 (1.4401)
Indgående materialer: Kobber, Rustfrit stål
Inkluderet materialekode: Syrefast stål AISI 316 (1.4401)
Temperatur (°C): -160 - 225
Tilslutning: Udvendig gevind ISO228-1 (G, BSPP), Flange EN1092
Flowretning: Modstrøm
Mulig montage retning: Vertikal, Horisontal
Installationen skal udstyres med udstyr, der beskytter varmeveksleren mod tryk og temperaturer uden for de godkendte minimums- og maksimumværdier angivet på mærkepladen.
For at opnå den bedst mulige varmeoverføringskapacitet bør varmeveksleren tilsluttes, så medierne strømmer gennem varmeveksleren i modsatte retninger (modstrøm).
For yderligere information, se vejledningen.
Overensstemmelseserklæring, (direktiv 2014/68/EU artikel 4.3) 1 (PDF-fil, 84 kB)
