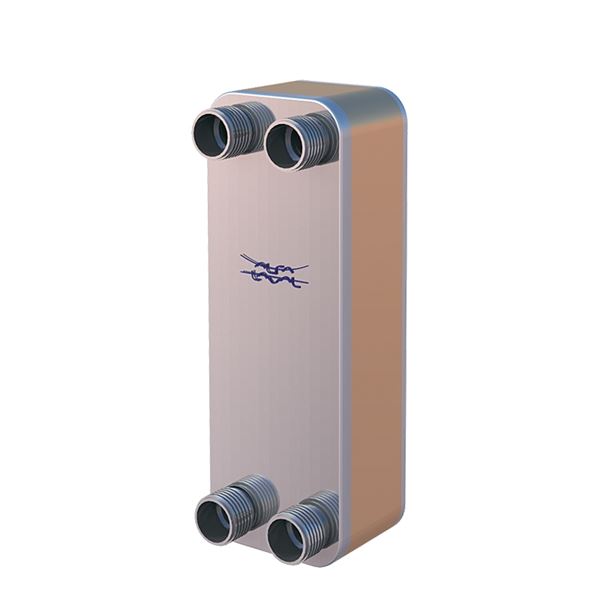

Alfa Laval loddet varmeveksler CB110 med rustfri plader. Valg af passende varmeveksler bør ske efter behovstilpasset dimensionering. For hjælp til dimensionering og rådgivning, kontakt Armatec A/S.
| Temperatur (°C) | -196 - 225 |
|---|---|
| Hovedmateriale | Rustfrit stål |
| Artikelnummer | Navn | Udførsel | Antal tilslutninger | Antal plader | Leverandørnummer | Sundahus | Type |
|---|---|---|---|---|---|---|---|
| AT8460CB110-20M | Alfa Laval loddet pladeveksler CB110-20M | Loddet | 4 | 20 | 3287101588 | ||
| AT8460CB110-24M | Alfa Laval loddet pladeveksler CB110-24M | Loddet | 4 | 24 | 3287101589 | ||
| AT8460CB110-30H | Alfa Laval loddet pladeveksler CB110-30H | Loddet | 4 | 30 | 3287101556 | ||
| AT8460CB110-30M | Alfa Laval loddet pladeveksler CB110-30M | Loddet | 4 | 30 | 3287101590 | ||
| AT8460CB110-38H | Alfa Laval loddet pladeveksler CB110-38H | Loddet | 4 | 38 | 3287101557 | ||
| AT8460CB110-38L | Alfa Laval loddet pladeveksler CB110-38L | Loddet | 4 | 38 | 3287101602 | ||
| AT8460CB110-46M | Alfa Laval loddet pladeveksler CB110-46M | Loddet | 4 | 46 | 3287101592 | ||
| AT8460CB110-54H | Alfa Laval loddet pladeveksler CB110-54H | Loddet | 4 | 54 | 3287101559 | ||
| AT8460CB110-54M | Alfa Laval loddet pladeveksler CB110-54M | Loddet | 4 | 54 | 3287101593 | ||
| AT8460CB110-76H | Alfa Laval loddet pladeveksler CB110-76H | Loddet | 4 | 76 | 3287101561 | ||
| AT8460CB110-82H-65 | Alfa Laval loddet pladeveksler CB110-82H | Loddet | 4 | 82 | 3287101743 | ||
| AT8460CB110-90H | Alfa Laval loddet pladeveksler CB110-90H | Loddet | 4 | 90 | 3287101562 | ||
| AT8460CB110-120H | Alfa Laval loddet pladeveksler CB110-120H | Loddet | 4 | 120 | 3287101563 | ||
| AT8460CB110-16L | Alfa Laval loddet pladeveksler CB110-16L | Loddet | 4 | 16 | 3287101598 | ||
| AT8460CB110-TILBUD | Alfa Laval loddet pladeveksler CB110 | Loddet | CB110 |
To-delt isolering. Der monteres omkring varmeveksleren ved hjælp af de medfølgende beslag.
VælgLoddet pladevarmeveksler, der er velegnet til opvarmning og afkøling af forskellige væsker, f.eks. vand, glycol, ethanol m.m. Anvendes ofte på fjernvarme anlæg
PJB *Varmevekslere
AFS 2023:5, PED 2014/68/EU
Varedeklaration: Accepteret
Produkt BVB ID: 83320

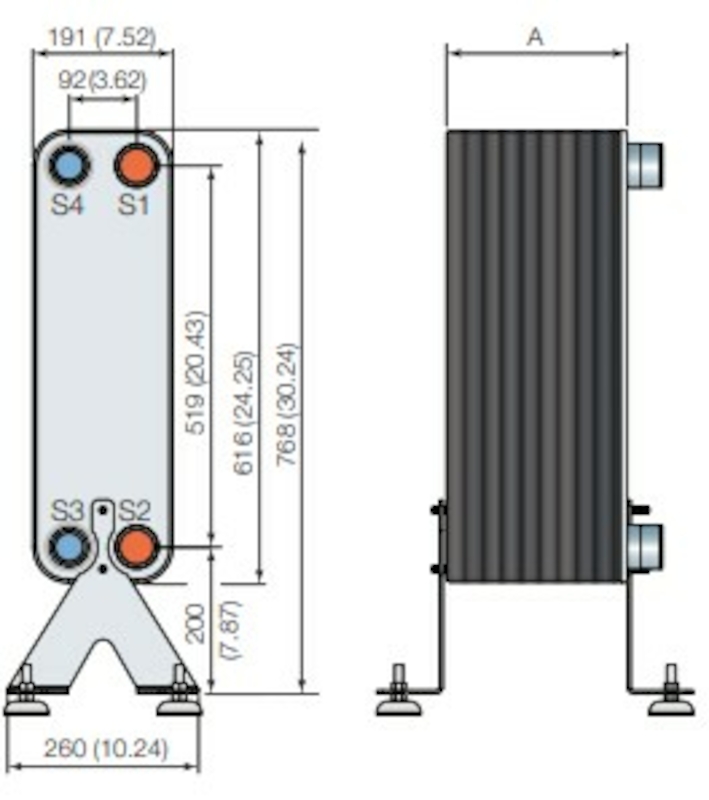

| Antal plader | 20 | 24 | 30 | 38 | 46 | 54 | 76 | 82 | 90 | 120 | 16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 66.2 | 76.4 | 91.8 | 112.3 | 132.8 | 153.2 | 209.6 | 224.9 | 245.4 | 322.2 | 56 | |
| B | 616 | 616 | 616 | 616 | 616 | 616 | 616 | 616 | 616 | 616 | 616 | |
| C | 191 | 191 | 191 | 191 | 191 | 191 | 191 | 191 | 191 | 191 | 191 | |
| Netto vægt i (kg) | 15.3 | 16.6 | 18.5 | 21.4 | 24 | 26.6 | 33.7 | 35.9 | 38.2 | 47.9 | 14 | 10 |
Loddetin forsegler og holder pladerne sammen ved kontaktpunkterne, hvilket sikrer den bedst mulige varmeoverførsel og styrke. Avancerede designteknikker og omfattende tests sikrer optimal ydeevne og længst mulig levetid.
Forskellige trykklasser er tilgængelige for forskellige behov.
Hver enhed er baseret på standardkomponenter og et modulært koncept og er tilpasset for at opfylde de specifikke krav til hver enkelt installation
Hovedmateriale: Rustfrit stål
Hovedmateriale kode: Syrefast stål AISI 316 (1.4401)
Indgående materialer: Kobber, Rustfrit stål
Inkluderet materialekode: Syrefast stål AISI 316 (1.4401)
Temperatur (°C): -196 - 225
Tilslutning: Udvendig gevind ISO228-1 (G, BSPP)
BIM Link: https://www.bimobject.com/sv/alfa-laval/product/cb110
Flowretning: Modstrøm
Mulig montage retning: Vertikal, Horisontal
Installationen skal udstyres med udstyr, der beskytter varmeveksleren mod tryk og temperaturer uden for de godkendte minimums- og maksimumværdier angivet på mærkepladen.
For at opnå den bedst mulige varmeoverføringskapacitet bør varmeveksleren tilsluttes, så medierne strømmer gennem varmeveksleren i modsatte retninger (modstrøm).
For yderligere information, se vejledningen.
Overensstemmelseserklæring, (direktiv 2014/68/EU artikel 4.3) 1 (PDF-fil, 84 kB)
