Tank Blanketing

Anvendelsesområde

Tank blanketing-ventiler er designet til at fortrænge atmosfærisk luft og ilt i tanke samt til at opretholde et defineret og stabilt procestryk.

Ventilerne anvendes typisk i forbindelse med lagring og procesanlæg, hvor produktet er følsomt over for ilt eller fugt, og hvor der stilles krav til kontrolleret trykstyring med inert gas.

Typiske anvendelsesområder:

• Tank- og anlægsbyggeri (OEM)
• Fødevareindustri
• Gasindustri
• Medicinalindustri
• Olie- og kemisk industri

Energi- og miljøerklæring

Anmeldelsespligtig i henhold til REACH: Nej

Reach notater: Produktet er en artikel iht. REACH (EF) 1907/2006. Ingen REACH-registrering eller notifikationspligt. Ingen SVHC > 0,1 % w/w.

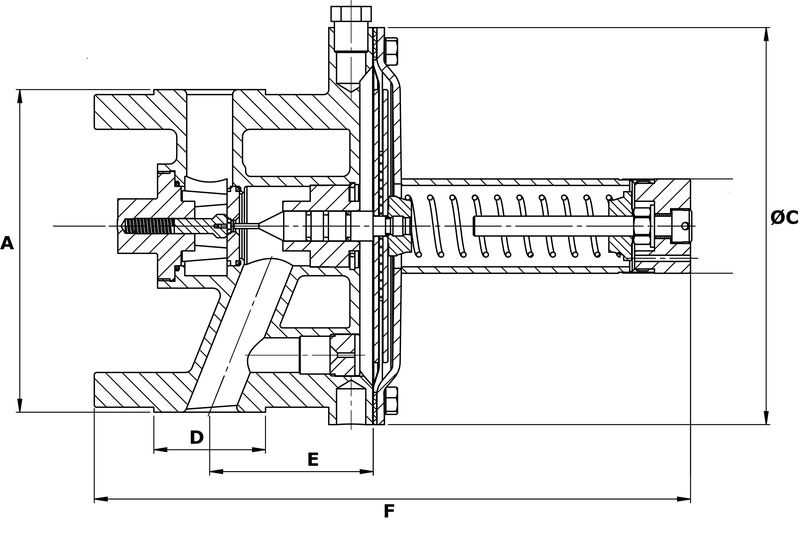

Mål og vægt

Dimensionsområde (DN): 15 - 50

Funktion og design

Tank blanketing-ventilen er en fjederbelastet trykreducerende regulator, der automatisk tilfører inert gas til tanken for at opretholde et stabilt og kontrolleret lavt overtryk. Ventilen åbner ved trykfald i tanken, f.eks. som følge af forbrug, afkøling eller tømning, og lukker igen, når det indstillede procestryk er opnået. Herved forhindres indtrængning af atmosfærisk luft og ilt, og risikoen for oxidation, kontaminering og produktnedbrydning reduceres.

Ventilen er udført i et korrosionsbestandigt design med ventilhus i rustfrit stål AISI 316L (1.4409) og indvendige dele i 1.4404. Overdelen er udført i AISI 304 for høj mekanisk styrke. Membran og tætninger fås i PTFE, FPM, EPDM eller FFKM, hvilket sikrer god kemisk resistens og lang levetid – også ved krævende procesbetingelser.

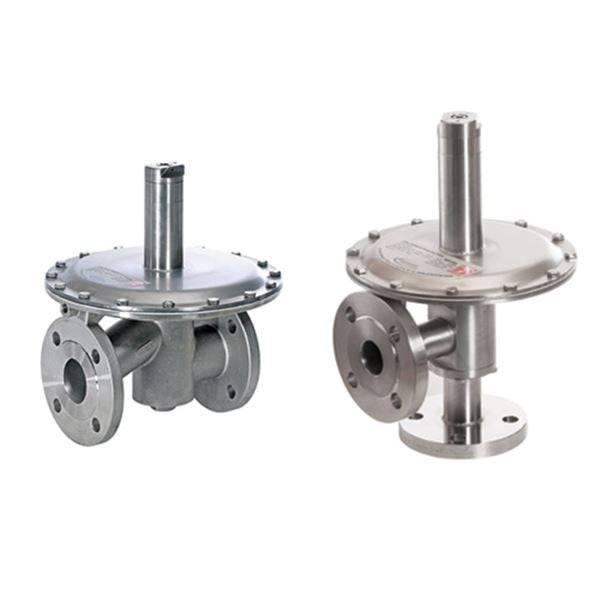

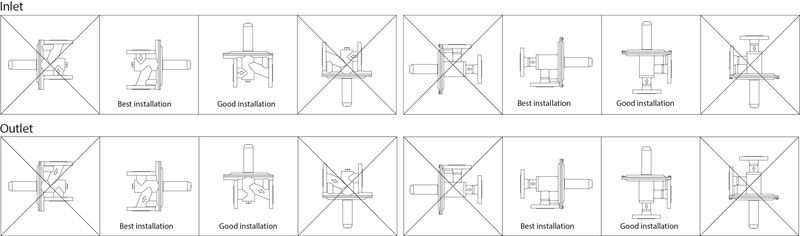

Designet fås både som inline- og vinkelhus, hvilket giver fleksibilitet ved installation og rørføring. Den kompakte og rene konstruktion gør ventilen velegnet til anvendelse i procesanlæg inden for fødevare-, farmaceutisk og kemisk industri.

Ventilen er forsynet med ekstern trykføling samt tilslutning for manometer. Den er ATEX-godkendt i henhold til direktiv 2014/34/EU og kan leveres med forskellige fjeder- og pilotløsninger, så reguleringsområdet kan tilpasses den konkrete applikation:

• Fjederstyret regulering: –200 mbar til +600 mbar
• Pilotstyret regulering: op til +4000 mbar
• Maksimalt indgangstryk: 8 bar

Alle ventiler gennemgår 100 % funktions- og tæthedstest for at sikre stabil drift, nøjagtig regulering og fuld sporbarhed.

OBS:
Tank blanketing-ventilen er en reguleringsventil og må ikke anvendes som sikkerhedsventil. Over- og undertryksbeskyttelse skal håndteres af separat sikkerhedsudstyr.

Tekniske data

Hovedmateriale: Rustfrit stål

Hovedmateriale kode: Syrefast stål AISI 316L (1.4404, CF3M)

Materiale notater: Sæde O-ring:
FFKM: -20°C to +160 °C / -4 °F to +320 °F
FPM: -20°C to +120 °C / -4 °F to +250 °F
EPDM: -20°C to +120 °C / -4 °F to +250 °F

Temperatur (°C): -20 - 160
