LESER sikkerhedsventil 442

Anvendelsesområde

Type 442 (åbent fjederhus) anvendes på dampkedler, trykbeholdere og rørledningssystemer til kompressible medier som damp og luft.

Kvalitetssikring

AFS 2023:5, PED 2014/68/EU

Produktet er CE-mærket

Produktmærkning: Produktet er mærket med typeskilt

Mål og vægt

Dimensionsområde (DN): 20 - 150

Funktion og design

Direkte virkende højtløftende fjederbelastet sikkerhedsventil.
Type 441 med lukket fjederhus, gastæt H4-løfteanordning (alternativ gastæt H2-kappe) og løftbar kegle.

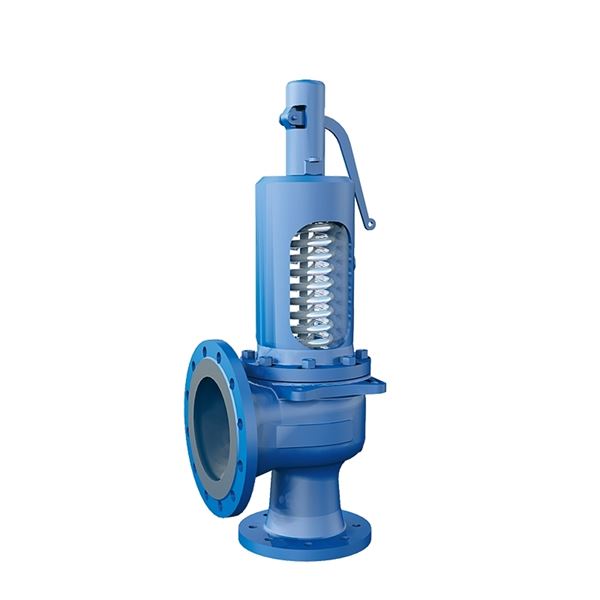

Type 442 med åbent fjederhus, ikke gastæt H3-løfteanordning og løftbar kegle.
Tekniske data

Tekniske data

Hovedmateriale: Støbejern, Sejjern, Stål

Hovedmateriale kode: Støbejern GJL-250 (GG25), Sejjern GJS-400-18 (GGG40.3), Stål GP240GH N (1.0619)

Indgående materialer: Rustfrit stål

Inkluderet materialekode: Rustfrit stål (1.4122), Syrefast stål AISI 316L (1.4404, CF3M)

Materiale notater: Andre materialer:
- Sejjern 0.7043
- Stål 1.0619

Temperatur (°C): -196 - 450

PN: 16 - 40

Installation og vedligeholdelse

Mulig montage retning: Vertikal, Horisontal

Mulig montage retning bemærkning: Ved horisontal installation vær opmærksom på:
- At der er tilstrækkelig dræning for at forhindre medie og kondensat ophobes og beskadiger dele
- At åbningstrykket mindst er 3 barg
- Jævnligt at kontrollere ventilen åbner korrekt

Iht. Instruktion
