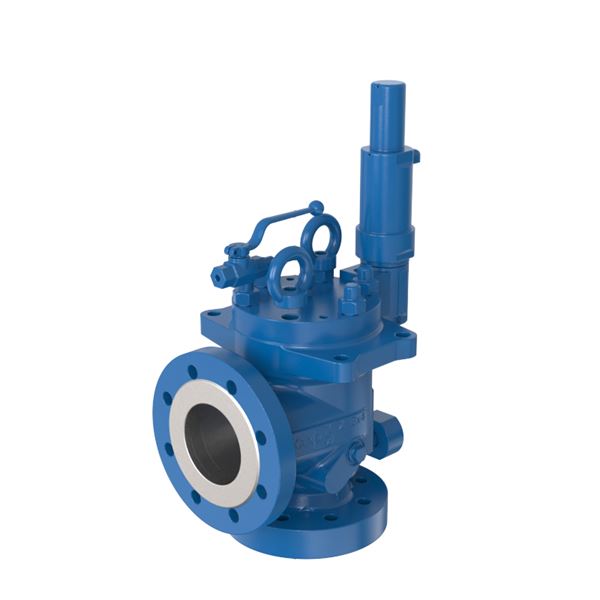

Pilotstyret sikkerhedsventil med indbygningsmål iht. API 526.
| Dimensionsområde (DN) | 25 - 200 |
|---|---|
| PN | 10 - 400 |
| Hovedmateriale | Stål |
| Artikelnummer | Udførsel | DN | PN | Åbningstrykbar(g) | Temperatur fra °C | Sæde diametter |
|---|---|---|---|---|---|---|
| AT PIMSV810 |
- Applikationer hvor bagtrykket er op til 70% af åbningstrykket og hvor ventilen skal opererer uafhængigt af bagtrykket inden for grænsen på 70%. Det kan f.eks. være i forbindelse med en pumpe.
- Applikationer hvor driftstrykket er meget tæt på åbningstrykket. Det kan f.eks. være i forbindelse med en kompressor.
- Applikationer med trykfald før tilgangen på over 3%
- Applikationer hvor tæthed er afgørende
AFS 2023:5, PED 2014/68/EU
Produktet er CE-mærket
Ventilen er CE-mærket iht. PED
Produktmærkning: Ventilen er mærket med DN, PN, materiale, strømningspil og godkendelsesskilt
Dimensionsområde (DN): 25 - 200
Pilotstyret sikkerhedsventil med enten fuldløft eller med proportional karakteristik. Integreret rørføring, støttebeslag og kontraventil på manifolden.
Hovedmateriale: Stål
Hovedmateriale kode: Stål GP240GH N (1.0619)
Indgående materialer: Rustfrit stål
Temperatur (°C): -48 - 260
PN: 10 - 400
Tilslutning: Flange EN1092, Flange ANSI B16.5
Flowretning: Enkeltvirkende
Mulig montage retning: Vertikal, Horisontal
Se betjeningsvejledning
PIMSV810-_PDS_EN_1.pdf (PDF-fil, 3,2 MB)
