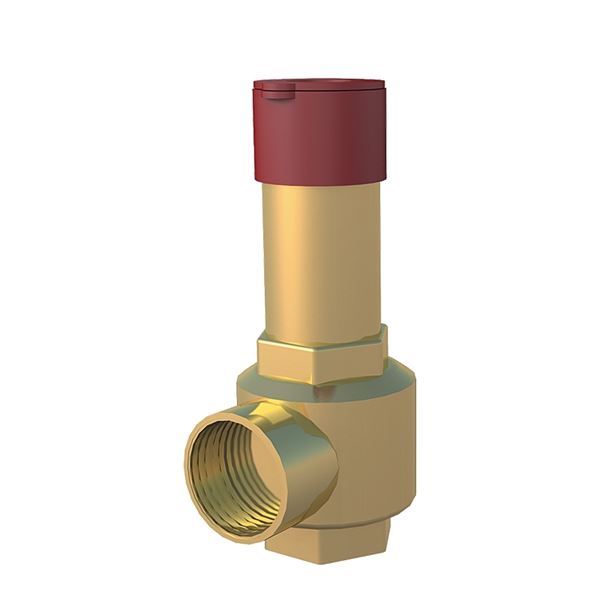

Sikkerhedsventil til lukkede centralvarmeanlæg med trykekspansionsbeholder, mindre varmtvandsbeholdere, varmevekslere og køleanlæg med op til 30% glykol.
| Dimensionsområde (DN) | 15 - 32 |
|---|---|
| PN | 0 - 10 |
| Temperatur (°C) | 5 - 110 |
| Hovedmateriale | Messing |
| Artikelnummer | DN | PN | Åbningstrykbar(g) | Temperatur fra °C | Ventil kapacitet |
|---|---|---|---|---|---|
| AT 432235.228 | 20 | 10 | 2 | 5 - 110 | |
| AT 432235.110 | 32 | 10 | 1,5 | 5 - 110 | |
| AT PIMSV8310 |
Sikkerhedsventilen opfylder kravene i direktiv 2014/68/EU for trykbærende udstyr (også kaldet PED). De er derfor klassificeret som kategori IV og er CE-mærket. Certifikater og beslutninger udstedt af overensstemmelsesvurderingsorganer under direktiv 97/23/EF vil være gyldige under direktiv 2014/68/EU.
PSG.11 Sikkerhedsventiler i væskesystemer
AFS 2023:5, PED 2014/68/EU
Produktet er CE-mærket
Produktmærkning: Produktet er mærket med typeskilt
Sundahus: C-
Anmeldelsespligtig i henhold til REACH
Dimensionsområde (DN): 15 - 32
Sikkerhedsventilen bruges typisk til tryksikring på varmegeneratorer i varmesystemer, på varmtvandsbeholdere i hydrauliske og husholdningsvandssystemer samt i hydrauliske systemer. Når indstillingstrykket nås, åbner ventilen og ved at udlede til atmosfæren forhindrer den, at trykket i systemet når farlige niveauer for generatoren og for de komponenter, der er installeret i systemet. Sikkerhedsventilen er fejlsikre enheder, dvs. de er garanteret at fungere selv i tilfælde af slid eller brud på membranen.
Afladningsovertryk <10 %>
Den fulde ventilafladningsstrøm skal forekomme ved trykværdier PS < 1,1 · Pindstilling. Denne funktion, kombineret med det specielle indstillingsområde, gør det muligt at have den korrekte ventil til rådighed i henhold til systemets eller generatorens maksimale arbejdstryk.
Lukkedifferentiale <20 %>
Ventilen skal lukke inden for trykværdier Pr >0,8 · Pindstilling. Denne funktion gør det muligt at minimere vandtabet fra systemet, hvis ventilen åbnes
Hovedmateriale: Messing
Hovedmateriale kode: Messing (CuZn40Pb2) (CW617N) (2.0402)
Indgående materialer: Messing
Temperatur (°C): 5 - 110
PN: 0 - 10
Tilslutning: Indvedig gevind ISO228-1 (G, BSPP)
ETIM klassifikation: EC011311 - Overløbsventil
MagiCAD Link: https://redir.magicloud.com/product/dfa18646-1547-4a64-a504-9b90de156692
Mulig montage retning: Vertikal, Horisontal
Installation:
Før installation af en sikkerhedsventil skal den korrekt dimensioneres af kvalificeret teknisk personale i overensstemmelse med de gældende regler for de specifikke anvendelser. Enhver anden brug end den tilsigtede brug er forbudt. Sikkerhedsventiler skal installeres af kompetent teknisk personale, der er kvalificeret i henhold til gældende lovgivning. Sikkerhedsventilen skal installeres i overensstemmelse med strømningsretningen angivet af pilen på ventilhuset.
Varmeanlæg
Sikkerhedsventilerne skal installeres på toppen af generatoren eller på strømningsrøret højst en meter fra generatoren (Sektion R). Rørforbindelsen mellem sikkerhedsventilen og generatoren må ikke afbrydes.
Montering
Sikkerhedsventiler kan monteres lodret eller vandret, men ikke på hovedet. Dette forhindrer, at aflejringer af urenheder påvirker den korrekte funktion
