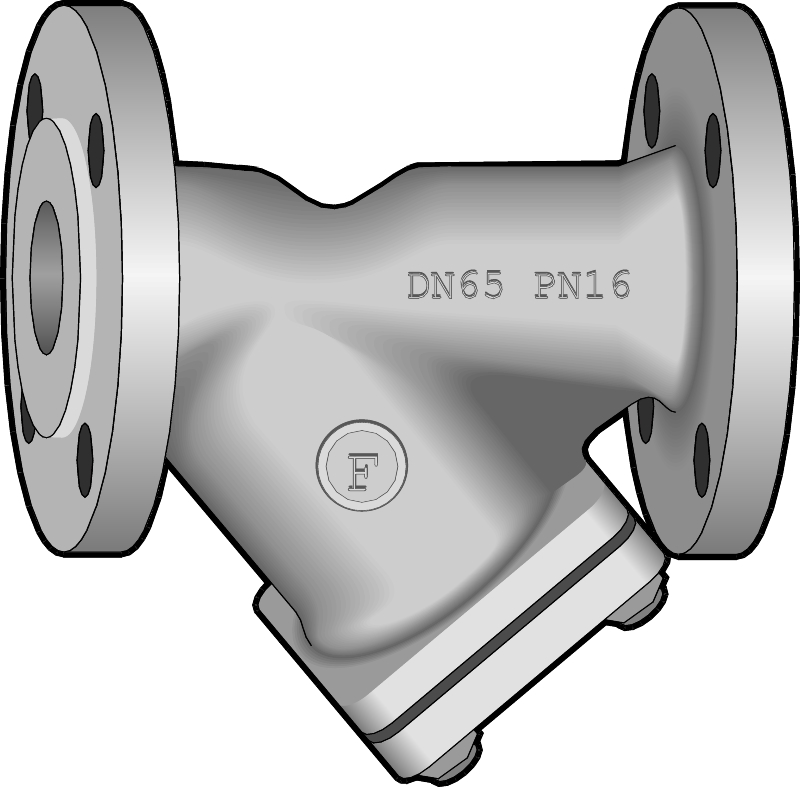

Armatec Snavssamler AT4028DK

Varianter

Artikelnummer Antal
AT AT4028DK

Produktinformation

Anvendelse

All round snavssamler for mekanisk rensning af vand og damp.

Tekniske data

Materialer:AT4028DK: Støbejern GG25
Nominelt trykAT4028DK: PN16 (tryk/temperatur område iht. EN1092)
16 barg/120°C, 14 barg/150°C, 12 barg/200°C
Materiale SiRustfrit stål 1.4301
MaskevideDN15-20: 0,6mm, DN25-DN65: 0,8mm, DN80-300mm: 1,2mm
InstallationHorisontalt (ved damp, med filtret ud til siden)

Funktion og konstruktion

Snavssamler med udskiftelig skråstillet si og flangetilslutning. Si af rustfrit stål 1.4301. Byggelængde efter DIN 3202. Mediet strømmer igennem sien indefra og udefter, hvilket betyder at snavs/partikler samler sig i sien og ikke i huset. Dette gør det muligt at foretage en simpel men effektiv rensning af snavssamleren. Snavssamleren er forsynet med renseprop fra DN50

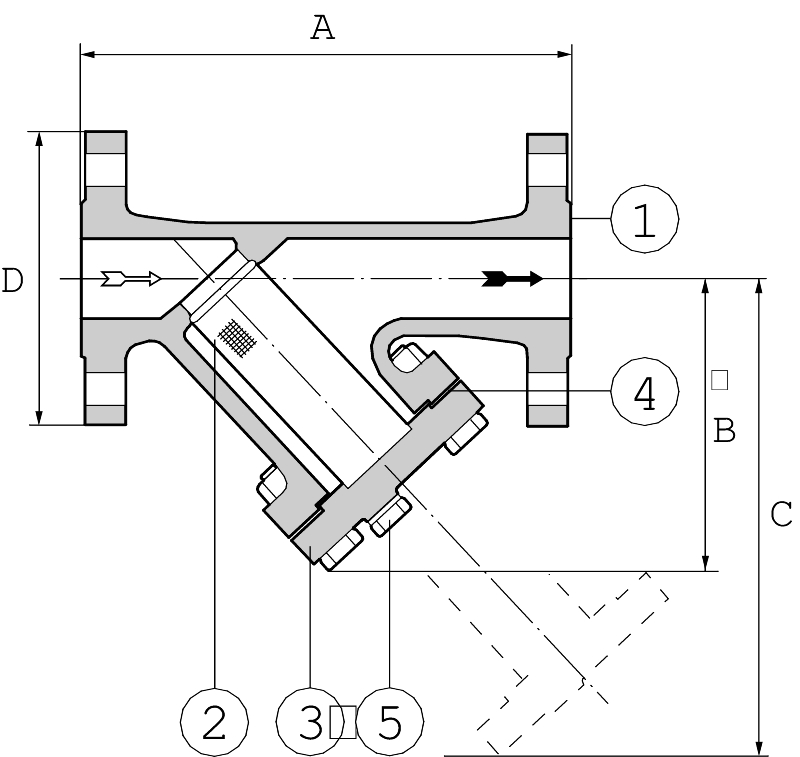

Mål og vægt GG25, PN16 (AT4028DK)

DN1520253240506580100125150200250300
A130150160180200230290310350400480600730850
B75759090110120140165220260300360470560
C115115115135170190220265340410475580680820
D95105115140150165185200220250285340405460
Størrelse rensepropG 1/2G 1/2G 1/2G 3/4G 3/4G 3/4G 3/4G1G1
Vægt2,43,33,85,06,59,612,518253961109162280
Mål i mm, vægt i kg.

Kvs værdier

DN1520253240506580100125150200250300
Kvs (m3/h)5,6 10,717,629,146,171,6119,5173,5217,5364,453782012601735
Zeta værdi2,5 2,22,01,91,91,92,02,23,42,92,83,83,94,3
Gældende for standard si.

Tilbehør og varianter

- Si-dæksel med kugleventil for udblæsning
- Si med anden maskevide
