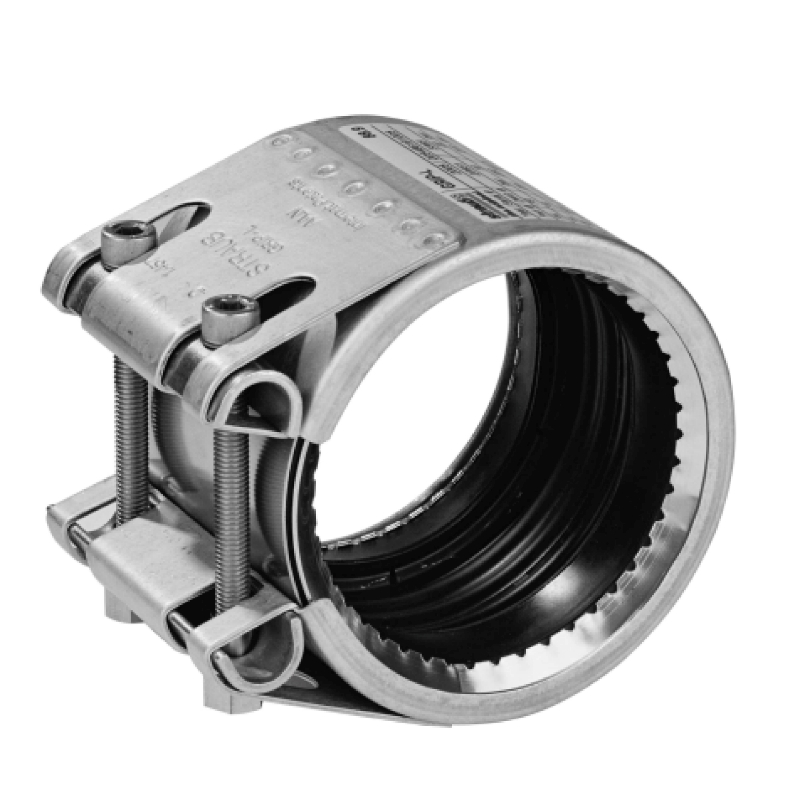

Armatec rørkobling Grip L

Grip-L er en standard kobling designet for de fleste industriapplikationer samt til værftsindustrien. Koblingen er forsynet med gribetænder og er "pull out resistant".

Dimensionsområde26.9 - 609.6 mm
Arbejdstryk1-46 bar
Temperaturområde-20°C op til +180°C
Materiale

AISI 316 Ti

Produktinformation

Anvendelse

STRAUB Grip-L sikrer trækfast montage på alle metalrør op til et tryk på 46 bar. Montagen er let og hurtig og ideel til brug ved skibsbygning og i vand- og industrianlæg på både tryk og sugeledninger.

Anvendelsesområder

Brændstofanlæg
Brandslukningsanlæg
Sprinkleranlæg
Drikkevandssystemer
Gasanlæg
Tankanlæg
Kølesystemer
Smøresystemer
Ballastsystemer
Turbinerørssystemer
Trykluftsystemer

Kvalitetssikring

CE-mærkning, rørkoblinger er mærket iht. PED. Rørkoblingerne har en lang række internationale godkendelser.



Funktion og konstruktion

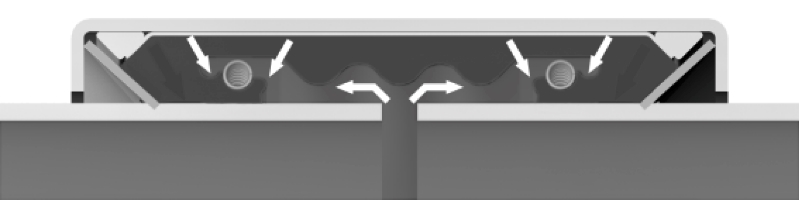

Når koblingens låsebolte strammes med det korrekte moment, vil gribetænderne bide sig ned i overfladen på røret og sikre at koblingen er aksial trækfast. Den progressive gummitætning fordeler trykket og dermed tætheden i takt med at trykket stiger. Straub Grip-L er en sikker og 100% tæt samling.

Egenskaber

Leveres klar til brug
Kræver ikke særligt værktøj
Tillader afstand mellem rørenderne
Korrigerer for ujævnheder
Samling uden svejsning
Prograssiv tætningseffekt/Gripetænder
Dæmper vibrationer
Lav vægt
Let at montere
Hus og låsebolte i rustfrit stål
Høj materiale kvalitet
Absorberer trykstød
Absorberer støj
Ideel løsning på trange steder

Materialer

Materiale

W5 /  Ø 26.9 - 609.6 mm

Hus

AISI 316 Ti
SkruerAISI 316 L
BolteAISI 316 L
GriperingAISI 301 / fjederstål
StålindlægAISI 316 L / HDPE

Materialer liner

MaterialeØ 26.9 - 609.6 mm
EPDMTemp: -20°C op til +100°C
Medie: Alle kvaliteter af vand, afløbsvand, luft, pulver og en række kemikalier
NBRTemp: -20°C op til +80°C
Medie: Vand, gas, olie, brændstof og andre hydrokarboner
VITON ATemp: -20°C op til +180°C
Medie: Ozon, ilt, syre, gas, brændstof og andre hydrokarboner. (kun med stålindlæg)

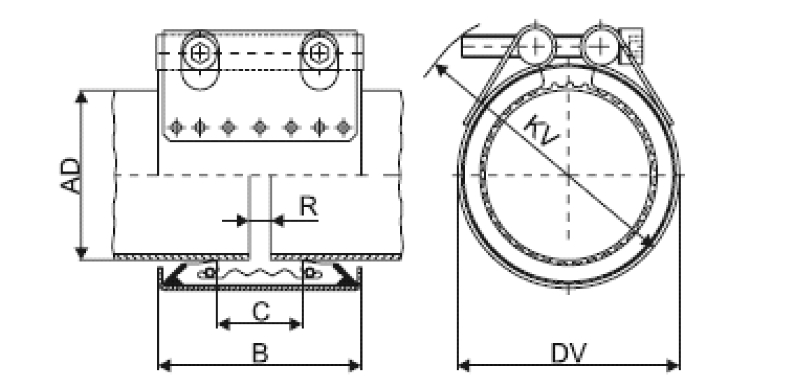

Mål og tekniske data

Rørdim.

Dimensionsområde

Arbejdstryk

MålLocking olts

Tillatt åpning mellom rør-endene

Låsebolte
ODPSBCsekskantgevind
(mm)(mm)(bar)(mm)(mm)(mm)M
26.926.4 - 27.4464619
30.029.5 - 30.542461768
33.733.2 - 34.238461768

38.0

37.5 - 38.533612568
42.441.9 - 42.930612568
44.544.0 - 45.033612568
48.347.8 - 48.830612568
54.053.5 - 54.520763768
57.056.4 - 57.618763768
60.359.7 - 60.922763768
66.662.9 - 64.134953568
70.068.9 - 70.7329536810
73.072.3 - 73.7319541810
76.175.3 - 76.9319541810
79.578.7 - 80.3289535810
84.083.2 - 84.8269535810
88.988.0 - 89.8229541810
100.699.6 - 101.62295351012
101.6

100.6 - 102.6

2295351012
104.0103.8 - 105.82295351012
104.8103.8 - 105.82295351012
108.0106.9 - 109.12195411012
114.3113.2 - 115.4

16

95411012
127.0125.7 - 128.319110541416
129.0127.7 - 130.319110541720
130.2128.9 - 131.519110541720
133.0131.7 - 134.319110541720
139.7138.3 - 141.119110541720
141.3139.9 - 142.716110541720
154.0152.5 - 155.516110481720
159.0157.4 - 160.616110541720
168.3166.6 - 170.016110541720
219.1216.9 - 221.316142801720
180.0178.0 - 182.016141801012
193.7192.0 - 195.516141801012
200.0198.0 - 202.015141801012
204.0202.0 - 206.014141801012
206.0204.0 - 208.014141801012
244.5242.0 - 247.09141801012
250.0247.5 - 252.59141801012
254.0251.5 - 256.59141801012
256.0253.5 - 258.59141801012
267.0264.5 - 269.58141801012
273.0270.5 - 275.57141801012
304.0301.0 - 307.06141801012
306.0303.0 - 309.06141801012
323.9320.5 - 327.05141801012
355.6352.0 - 359.04141801012
406.4402.5 - 410.53141801012
457.2452.5 - 461.52141801012
508.0503.5 - 512.52141801012
558.8554.5 - 563.52141801012
609.6604.5 - 614.51148671712

Nominelt tryk (skibe), indkluderer 4 gange sikkerheds-faktor for skibs-klassifikations selskaberne.

Udv. rørdiameterBar
26.9-168.3 mm16.0
219.1-204.0 mm10.0
244.5-254.0 mm5.5
267.0 mm5.0
273.0 mm4.0
304.0 mm4.0
323.9 mm3.0
355.6 mm2.5
406.4 mm2.0

Tolerancer

Udvendig Rør

Dimensionsområde

Tilladelig forskel i
 rørdiameter

Tilladt afstand mellom rørenderne
udenmed
Rør dia.+/-Stålindlæg
mmmm / %mm / %mmmm
26.9  - 33.71.0%2 mm55
38.0 - 48.31.0%2 mm510
54.0 - 60.3/84.01.0%2 mm1015
73.0 / 76.1 / 88.91.0%2 mm1025
100.6 - 104.81.0%2%1015
108.0 / 114.31.0%2%1025
1541.0%2%1030
127.0 - 141.3 / 159.0 - 273.01.0%2%1035
304.0 - 609,61.0%6 mm1035
