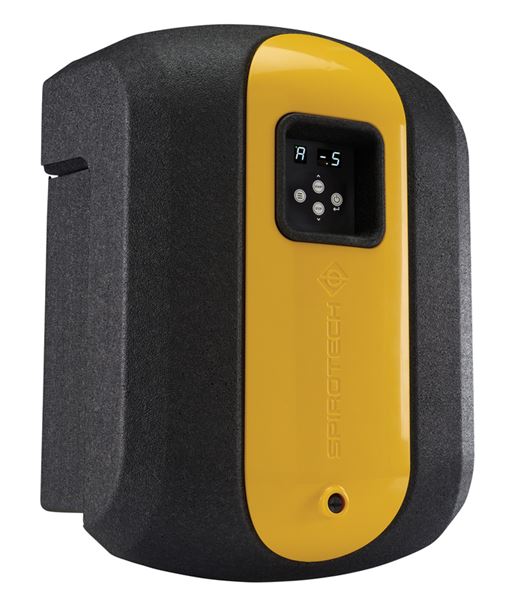

SpiroVent Superior S250 er en automatisk vakuumaflufter. Den fjerner uopløste og frie gasser fra systemvandet i lukkede varme- og kølesystemer. Behandlingskapacitet 42-74 l/t, anbefales til anlæg på maksimalt 5.000 l. Arbejdstemperaturområde 15-70°C, driftstryk 0,5-2,5 bar.
| Dimensionsområde (liter) | 1 - 5000 |
|---|---|
| PN | 0.5 - 2.5 |
| Temperatur (°C) | 15 - 70 |
| Hovedmateriale | Messing, Compound |
| Artikelnummer | Driftstryk bar(g) | Spændingstilslutning | Systemvolumen (m3) | Display information |
|---|---|---|---|---|
| AT8080-250 | 0,5 - 2,5 | 230VAC | 5 | 7-Segment display med trykknapper |
Kan anvendes til systemer med tryk mellem 0,5 og 2,5 bar.
Virker med op til 40% glykol blanding
Fjerner alle gasser, fri luft, mikrobobler og opløste gasser.
Nem installation, der reducerer opstartstid og overdragelse.
Energieffektiv og opnår stadig den lavest mulige luftkoncentration
Kan samarbejde med alle almindelige ekspansionssystemer.
Dimensionsområde (liter): 1 - 5000
En vakuumafgasser udsætter systemvandet for meget lavt tryk, langt under atmosfærisk tryk, og dette frigiver de opløste gasser. Vand absorberer af natur gasser let, indtil det er mættet. Mætningens niveau afhænger af tryk og temperatur. Ved lavt tryk kan mindre gas absorberes. Vakuumafgasning behandler vand fra systemet i små, fastsatte mængder. Vandet udsættes for vakuumtryk, hvilket frigiver alle de opløste gasser. Det er lidt som at åbne en sodavandsflaske. Så snart du begynder at skrue låget af, hører og ser du gassen komme frem.
De små mængder afgasset vand returneres til systemet. Systemvandet er nu “sultent” efter gas og opløser hurtigt eventuelle gaslommer, det støder på i systemet. Det mættede vand føres tilbage til afgasseren og udsættes igen for vakuum for at fjerne de opløste gasser. På denne måde kan hele systemet holdes fri for luft/gas.
Hovedmateriale: Messing, Compound
Indgående materialer: Messing, Rustfrit stål, Gummi, Øvrigt
Temperatur (°C): 15 - 70
PN: 0.5 - 2.5
Tilslutning: Udvendig gevind ISO228-1 (G, BSPP)
IP klassifikation: IP44
Produktfarve: RAL 1003 - Signalgul
Mulig montage retning: Horisontal
Mulig montage retning bemærkning: Det anbefales at montere vakuumaflufteren på systemreturen, da der er lavest temperatur- og tryk.
Vakuumaflufter S250 monteres på væg.
Installer enheden som omløb på anlæggets hovedledning, helst i
hovedreturledningen (15°C – 70°C, ikke-kondenserende) med de medfølgende fleksible slanger 1/2"
Følg øvrigt gældende vejledning.
