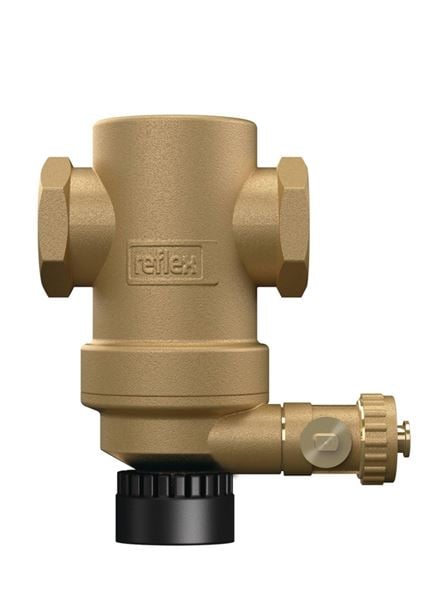

Snavssamler med partikeludskilningsfilter i messing og valgfri magnetindsats. Modellen findes som horisontal såvel som vertikal udgave
| Dimensionsområde (DN) | 20 - 50 |
|---|---|
| PN | 10 |
| Temperatur (°C) | 0 - 110 |
| Hovedmateriale | Messing |
| Artikelnummer | Udførsel | DN | PN | Temperatur fra °C | Tilslutning 1 - spec. | Tilslutning 2 - spec. |
|---|---|---|---|---|---|---|
| AT8042ME20 | Magnetisk indsats | 20 | 10 | 0 - 110 | 3/4 | 3/4 |
| AT8042ME25 | Magnetisk indsats | 25 | 10 | 0 - 110 | 1 | 1 |
| AT8042ME32 | Magnetisk indsats | 32 | 10 | 0 - 110 | 1 1/4 | 1 1/4 |
| AT8042ME40 | Magnetisk indsats | 40 | 10 | 0 - 110 | 1 1/2 | 1 1/2 |
| AT8042ME50 | Magnetisk indsats | 50 | 10 | 0 - 110 | 2 | 2 |
Selvvirkende mikrobobleaflufter, type Reflex Exvoid A, i messing, til effektiv udluftning i varme-…
VælgExdirt D anvendes for effektiv udskilning af magnetiske og ikke-magnetiske partikler samt slam i varme- og kølesystemer med vand eller glykolholdigt vand som medie. Glykolkoncentrationen må maks være 50%. Enheden kan ikke anvendes i systemer med salte.
Ved at placere en partikeludskiller type Exdirt D i et system, udskilldes partikler helt med til 5 micrometer. Samtidig mindskes risikoen for flowforstyrrelser og cirkulationsproblemer. Den bidrager til øget funktionssikkerhed under svære drifttilfælde, samt mindsker behovet for vedligeholdelse af anlægget.
PMB.222 Slamudskillere
AFS 2023:5, 8 paragraf, AFS 2016:1, 8 paragraf, PED 2014/68/EU, PED 2014/68/EU art 4.3
Produktmærkning: Enheden er mærket med dimension, maksimalt drifttryk, typenummer samt fabrikantens navn.
Varedeklaration: Undgået
Produkt BVB ID: 110738
Anmeldelsespligtig i henhold til REACH
Reach dato: 2024-09-23
Dimensionsområde (DN): 20 - 50
| DN | A | B | Netto vægt i (kg) |
|---|---|---|---|
| 20 | 85 | 102.3 | 1 |
| 25 | 88 | 120 | 1.2 |
| 32 | 88 | 140 | 1.3 |
| 40 | 88 | 174 | 1.5 |
| 50 | 132 | 215 | 3.9 |
Snavnssamlere type Exdirt D, fjerner effektivt slam og partikler i varme- og kølesystemer som transporteres rundt i systemet med systemvæsken. For effektivt at kunne udskille disse fra væsken er udskilningshuset stort i forhold til til-slutningsdimensionerne. Når væsken løber gennem udskilningshuset, sænkes hastigheden på væsken. Den lave hastighed gør, at partiklerne udskilles optimalt gennem trådnettet, og falder til bunds i enheden. I bunden sidder en udskilningshane, hvorved man kan åbne og slamme partiklerne ud af systemet. Bunden hvor snavset lægger sig er udformet i en størrelse, som giver lange intervaller mellem behovet for udslamningerne.
I modellen med magnetindsats, ME, tiltrækkes magnetiske partikler særlig effektivt, og disse vil i en udslamning også fjernes fra systemet.
Hovedmateriale: Messing
Indgående materialer: Messing
Temperatur (°C): 0 - 110
PN: 10
Tilslutning: Indvedig gevind ISO228-1 (G, BSPP), Udvendig gevind ISO228-1 (G, BSPP), Klemringsfitting
ETIM klassifikation: EC010260 - Luft / snavsudskiller til centralvarme / kølesystem

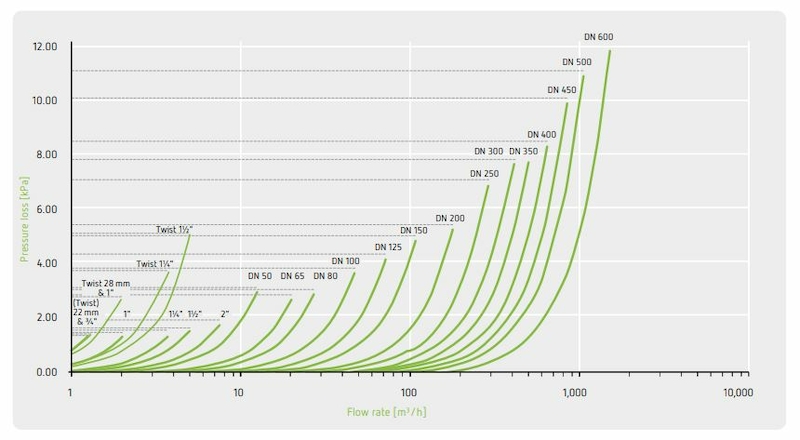

| Varenummer | Max systemflow (m3/h) | Udførsel | Tilslutning 1 | Tilslutning 1 - spec. | Tilslutning 2 | Tilslutning 2 - spec. |
|---|---|---|---|---|---|---|
| AT8042ME20 | 1.2 | Magnetisk indsats | Indvedig gevind ISO228-1 (G, BSPP) | 3/4 | Indvedig gevind ISO228-1 (G, BSPP) | 3/4 |
| AT8042ME25 | 2 | Magnetisk indsats | Indvedig gevind ISO228-1 (G, BSPP) | 1 | Indvedig gevind ISO228-1 (G, BSPP) | 1 |
| AT8042ME32 | 3.7 | Magnetisk indsats | Indvedig gevind ISO228-1 (G, BSPP) | 1 1/4 | Indvedig gevind ISO228-1 (G, BSPP) | 1 1/4 |
| AT8042ME40 | 5 | Magnetisk indsats | Indvedig gevind ISO228-1 (G, BSPP) | 1 1/2 | Indvedig gevind ISO228-1 (G, BSPP) | 1 1/2 |
| AT8042ME50 | 7.5 | Magnetisk indsats | Indvedig gevind ISO228-1 (G, BSPP) | 2 | Indvedig gevind ISO228-1 (G, BSPP) | 2 |
Mulig montage retning: Horisontal
Snavssamleren sættes på systemets returledning i varme- og kølesystemer inden vigtige komponenter, heriblandt vekslere, kedler, kølere mv. Snavssamleren forhindrer slam og andre partikler i at transporteres med væsken til de forskellige vigtige komponenter. Se i øvrigt produktblad
Brugsanvisning (PDF-fil, 26,9 MB)
at8042-produktblad.pdf (PDF-fil, 661 kB)
