Snavsudskiller AT8040F

Anvendelsesområde

Exdirt D anvendes for effektiv udskilning af magnetiske og ikke-magnetiske partikler samt slam i varme- og kølesystemer med vand eller glykolholdigt vand som medie. Glykolkoncentrationen må dog maks være 50%. Enheden kan ikke anvendes i systemer med salte.

Ved at placere en partikeludskiller type Exdirt D i et system, udskilldes partikler helt med til 5 micrometer. Samtidig mindskes risikoen for flowforstyrrelser og cirkulationsproblemer. Den bidrager til øget funktionssikkerhed under svære drifttilfælde, samt mindsker behovet for vedligeholdelse af anlægget.

Udbudstekst til rådgivere

PMB.222 Slamudskillere

Kvalitetssikring

AFS 2023:5, PED 2014/68/EU

Produktmærkning: Enheden er mærket med dimension, maksimalt drifttryk, typenummer samt fabrikantens navn.

Energi- og miljøerklæring

Varedeklaration: Undgået

Produkt BVB ID: 110737

Sundahus: A

Mål og vægt

Dimensionsområde (DN): 50 - 300

Funktion og design

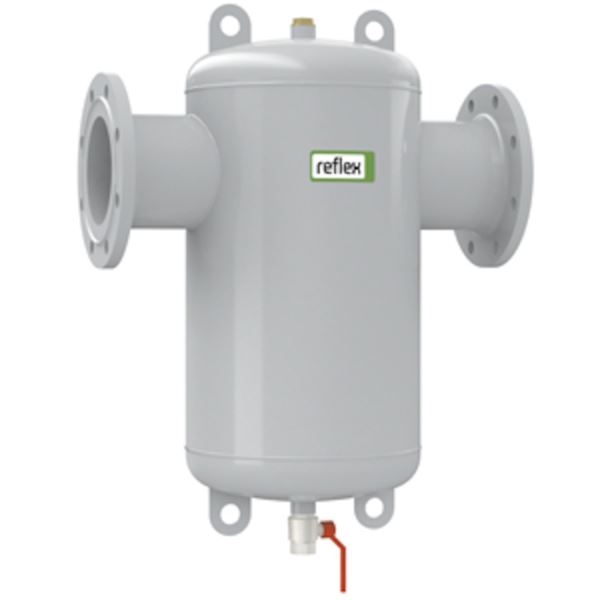

Snavnssamler type Exdirt, fjerner effektivt slam og partikler i varme- og kølesystemer som transporteres rundt i systemet med systemvæsken. For effektivt at kunne udskille disse fra væsken er udskilningshuset stort i forhold til tilslutningsdimensionerne. Når væsken løber gennem udskilningshuset, sænkes hastigheden på væsken. Den lave hastighed gør, at partiklerne udskilles optimalt gennem trådnettet, og falder til bunds i enheden. I bunden sidder en udskilningshane, hvorved man kan åbne og slamme partiklerne ud af systemet. Bunden hvor snavset lægger sig er udformet i en størrelse, som giver lange intervaller mellem behovet for udslamningerne.

Som alternativ kan man vælge en model med rensnings/inspektionsluge. I så fald er det store udskilningshus udrustet med en flangesamling for nem vedligeholdning og inspektion.

Installation og vedligeholdelse

Mulig montage retning: Horisontal

Snavssamleren sættes på systemets returledning i varme- og kølesystemer inden vigtige komponenter, heriblandt vekslere, kedler, kølere mv. Snavssamleren forhindrer slam og andre partikler i at transporteres med væsken til de forskellige vigtige komponenter.
Snavsudskilleren bør regelmæssigt kontrolleres og rengøres.
