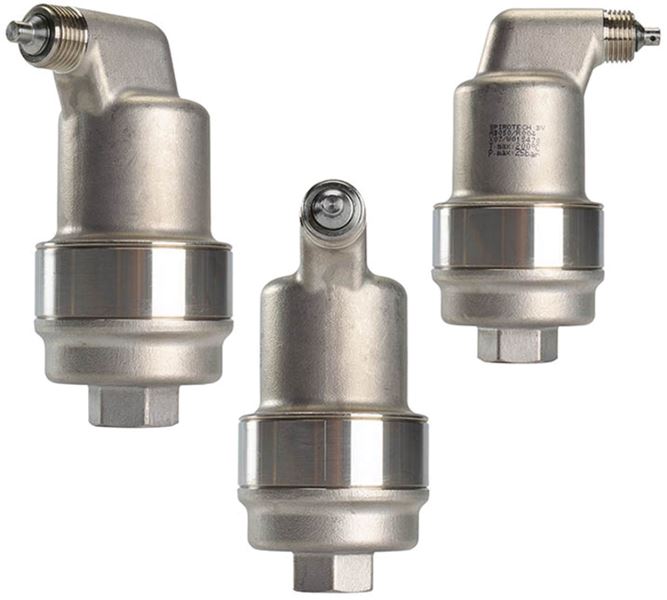

SpiroTop - AB050-R004_96dpi_716x644px_J_NR-3101.jpg

SpiroTop m. rustfrit hus AISI 316

Automatisk luftudlader udført med hus i rusfrit stål AISI 316 anvendes til effektiv udluftning i varme og køleanlæg i industri. Fås med flyder i TPX eller AISI 316 rustfrit stål og i 10 og 25 bar version. Maks. 50% glykol.

Dimensionsområde (DN)15
PN10 - 25
Temperatur (°C)0 - 200
HovedmaterialeRustfrit stål

Varianter

Artikelnummer Udførsel DN PN Temperatur fra °C Tilslutning 1 - spec. Tilslutning 2 - spec.
AT 447111504 Luft adskillelse 15 10 0 - 180 1/2 1/2
AT 447111005 Luft adskillelse 15 25 0 - 200 1/2 1/2
AT 447111534 Luft adskillelse 15 10 0 - 180 1/2 1/2

Produktinformation

Anvendelsesområde

Benyttes i varme og køleanlæg, typisk i industri, hvor der er skærpede krav til materiale egenskaber.
- 447111504 AB050/R002 m. AISI 316 hus og TPX flyder, 180 °C, 10 bar
- 447111005 AB050/R004 m. AISI 316 hus og TPX flyder, 200 °C, 25 bar
- 447111534 AB050/R007 m. AISI 316 hus og AISI flyder, 180 °C, 10 bar

Ikke VA godkendt og er ikke egnet til brugsvandsanlæg.
Skal placeres frostfrit

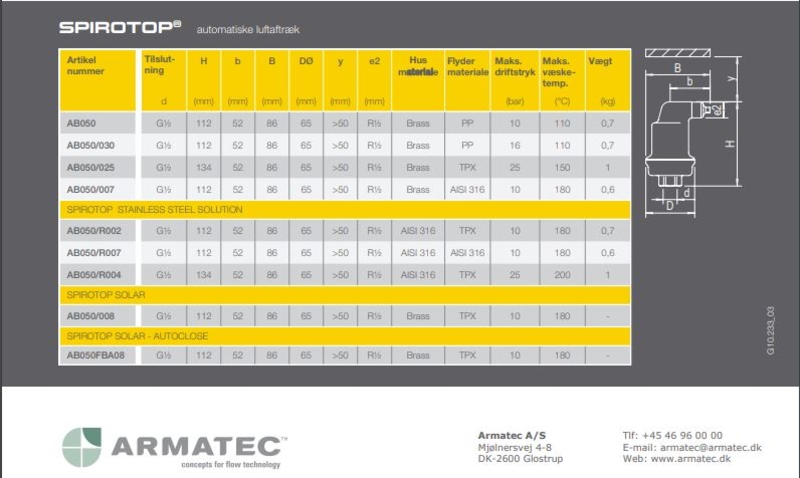

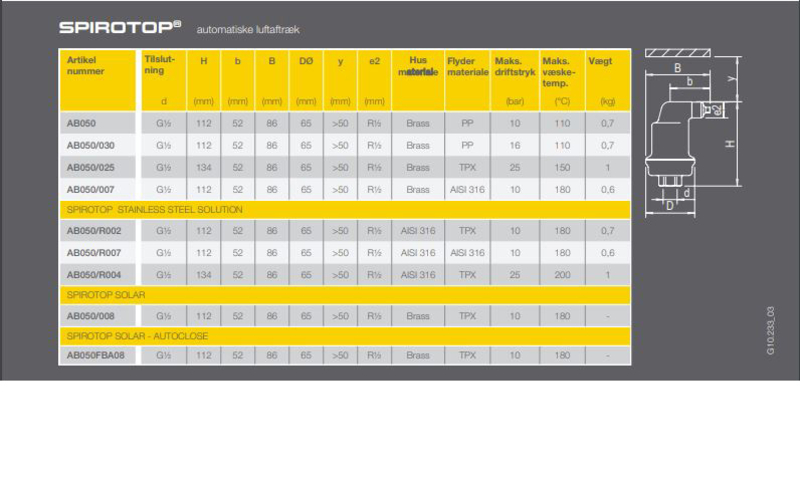

Mål og vægt

Dimensionsområde (DN): 15

Funktion og design

SpiroTop er en automatisk luftudlader der fjerner frigjort luft på det højeste sted i anlægget.
Den automatiske luftudlader er vedligeholdelsefri og sikre kontinuerlig og uforstyrret udluftning.

Tekniske data

Hovedmateriale: Rustfrit stål

Temperatur (°C): 0 - 200

Temperatur bemærkning: Model vælges udfra anlægges temperatur og tryk.

PN: 10 - 25

Tilslutning: Indvendig gevind ISO228-1 (G, BSPP)

Installation og vedligeholdelse

Mulig montage retning: Horisontal

Monteres det højeste sted i anlægget. Jævnfør gældende vejledning.
Den automatiske luftudlader er vedligeholdelsefri og må ikke ikke adskilles.
Følg altid den gældende montagevejledning.
