Automatisk luftudlader AT8030-

Anvendelsesområde

Exvoid A anvendes for effektiv udluftning af fri luft i mikrobobler i varme- og kølesystemer med vand som medier. Kan om nødvendigt også installeres i systemer med blanding af vand med glykoler, dog højst 50% koncentration.
Må ikke anvendes i systemer med blanding af vand/salte.

Ved at installere en mikrobobleaflufter i sit system, mindskes risikoen for flow-forstyrrelser, cirkulationsproblemer samt korrosionsskader. Den bidrager til øget funktionssikkerhed under svære driftstilfælde samt mindsker behovet for vedligeholdelse. Følgevirkninger som støj i rør og ophobning af luftlommer i systemet mindskes også væsentligt ved installation af denne mikrobobleraflufter.

Exvoid A luftudladere fungerer optimalt i et anlæg med en maksimal statisk højde på 15m. Hvis det statiske tryk bliver højere, vil den opløste luft ikke frigives fra væsken, og luftudladeren har ingen reel funktion. I et sådan anlæg, vil det være mere optimalt med en Servitec vakuumaflufter AT8080-XX.

Udbudstekst til rådgivere

PSF.141 Fælder for luft

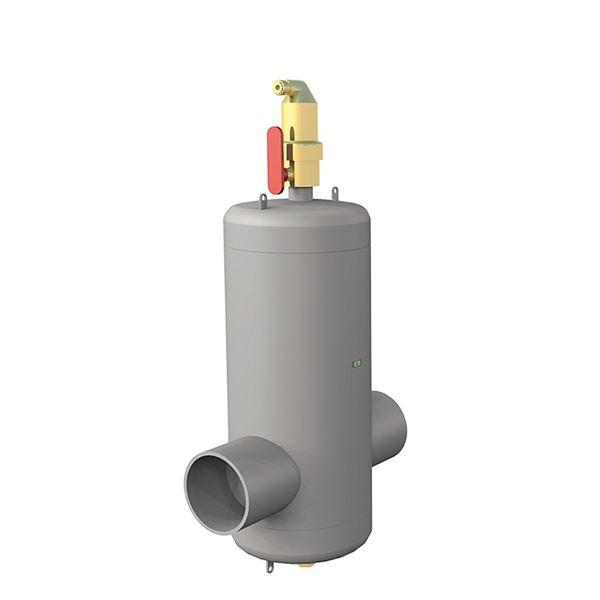

AT 8030-..., effektiv luftudskiller i stål, PN10, med gasudskiller, stor luftkammer og smudsbeskyttet mekanisme.

Kvalitetssikring

AFS 2023:5, PED 2014/68/EU

Produktmærkning: Exvoid aflufteren er mærket med dimension, maks. drifttryk, maks. temperatur, typenummer samt leverandørens navn.

Energi- og miljøerklæring

Produkt BVB ID: 110735

Sundahus: A

Mål og vægt

Dimensionsområde (DN): 50 - 300

Funktion og design

Den automatiske luftudlader fjerner effektivt luft fra varme- og kølesystemer. Mikrobobler føres rundt i ethvert anlæg, og der er derfor behov for effektiv udluftning for at reducere de følgevirkninger luften medfører.
For at fjerne luften effektivt er enheden konstrueret med et særligt stort kammer med trådnet for at sænke hastigheden på væsken og dermed adskille luften optimalt fra væsken.

Inde i kammeret stiger luftboblerne op i luftkammeret, og løfter, og når flyderen herved sænkes ved den stigende mængde luft, trækkes luftudladningsventilen ned, og luften kan strømme ud i det fri. Når flyderen atter stiger ved det faldende luft-niveau, lukkes udluftningsmekanismen, og luftudladeren er igen klar til en ny mængde luft.
Luftudladerens specielle design gør at væsken aldrig kan nå udluftningsmekanismen, også selvom luften i kammeret komprimeres til 10 bar.
Luft som er opløst i væsken grundet højt tryk eller lav temperatur kan ikke udlades.

Installation og vedligeholdelse

Mulig montage retning: Horisontal

Eftersom mikroboblerne frigøres på det varmeste punkt i anlægget, bør komponenten placeres nær det varmeste punkt i systemet. I et varmesysten er det varmeste punkt oftest på fremløbsrøret, så tæt på varmekilden som muligt. I et kølesystem er det varmeste punkt oftest på returen, lige inden køle-kilden.

For at flyderen skal kunne løftes og luften kan blæses ud, skal der være et overtryk på ca. 0,5 bar ved installationspunktet.

Automataflufteren er i princippet vedligeholdelsesfri, men bør kontrolleres og eventuelt rengøres med jævne mellemrum for sikker drift og funktion.
