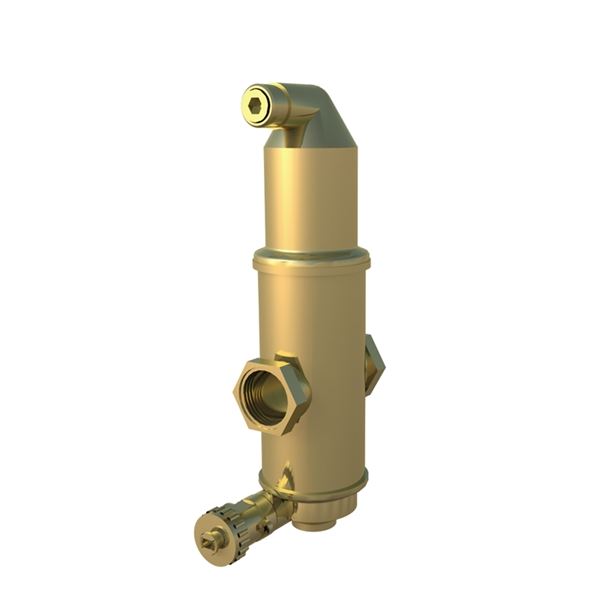

Kombineret snavs- og luftudlader AT8072-

Anvendelsesområde

Kombineret luftudlader og snavssamler i én enhed. Forener de beskyttende funktioner i Reflex Exvoid og Exdirt i en enkelt komponent. Er i sammenligning med summen af de enkeltstående komponenter en klart billigere løsning. Extwin TW giver effektiv udluftning samt udskilning af luft- og snavspartikler i varme- og kølesystemer med vand som medie. Kan om nødvendigt også installeres i systemer med blanding af vand med glykoler/ethanol, dog højst 50% koncentration.
Må ikke anvendes i systemer med blanding af vand/salte.

Ved at installere en automatisk luftudlader kombineret med en snavssamler i sit system mindskes risikoen for flow-forstyrrelser, cirkulationsproblemer samt korrosionsskader. Den bidrager til øget funktionssikkerhed under svære driftstilfælde samt mindsker behovet for vedligeholdelse. Følgevirkninger som støj i rør og ophobning af luftlommer i systemet mindskes også væsentligt ved installation af denne kombinerede enhed.

Udbudstekst til rådgivere (AMA-kode, i henhold til Svensk byggtjänst)

PSF.141 Fælder for luft

Kvalitetssikring

PED 2014/68/EU

Produktmærkning: Extwin TW er mærket med dimension, maks. drifttryk, maks. temperatur, typenummer samt leverandørens navn.

Energi- og miljøerklæring

Varedeklaration: Undgået

Produkt BVB ID: 110740

Mål og vægt

Dimensionsområde (DN): 22 - 25

Funktion og design

Den automatiske luft- og partikeludskiller aflufter effektivt gasser og udskiller partikler i varme- og kølesystemer.

Mikrobobler føres rundt i ethvert anlæg, og der er derfor behov for effektiv udluftning for at reducere de følgevirkninger luften medfører.
For at fjerne luften effektivt er enheden konstrueret med et særligt stort kammer med trådnet for at sænke hastigheden på væsken og dermed adskille luften optimalt fra væsken.

Inde i kammeret stiger luftboblerne op i luftkammeret, og løfter, og når flyderen herved sænkes ved den stigende mængde luft, trækkes luftudladningsventilen ned, og luften kan strømme ud i det fri. Når flyderen atter stiger ved det faldende luft-niveau, lukkes udluftningsmekanismen, og luftudladeren er igen klar til en ny mængde luft.
Luftudladerens specielle design gør at væsken aldrig kan nå udluftningsmekanismen, også selvom luften i kammeret komprimeres til 10 bar.
Luft som er opløst i væsken grundet højt tryk eller lav temperatur kan ikke udlades.

Samtidig med udluftningen af mikrobobler, sker en udskildning af snavs i enheden. På samme måde som ved udluftningen, sker udskildningen ved at sænke flowhastigheden i systemet, hvorved partiklerne i trådnettet udskilles, og falder til bunds i enheden. I bunden sidder en udskilningshane, hvorved man kan åbne og slamme partiklerne ud af systemet. Bunden hvor snavset lægger sig er udformet i en størrelse, som giver lange intervaller mellem behovet for udslamningerne.
I modellen med magnetindsats tiltrækkes magnetiske partikler særlig effektivt, og disse vil i en udslamning også fjernes fra systemet.

Installation og vedligeholdelse

Da mikrobobler frigøres det varmeste sted i systemet, anbefales det, at enheden installeres på det varmeste punkt. Dette vil sædvanligvis være på returledningen i et kølesystem og fremløbsledningen i et varmeanlæg.

Luft- og partikeludskilleren er i princippet vedligeholdelsesfri, men bør kontrolleres og eventuelt rengøres med jævne mellemrum for sikker drift og funktion.

Vi anbefaler at kontrollere snavssamleren efter 4 uger, og siden mindst 1 dokumenteret tjek årligt.
