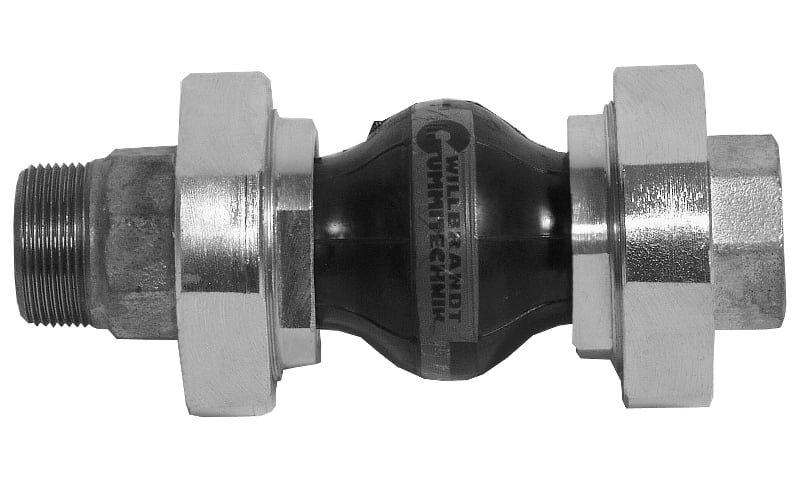

Armatec gummikompensator AT5940 (model 46)

Type AT5940 anvendes til at optage rørforskydninger og vibrationer i de fleste rørsystemer med væsker og gasser. Anvendes ofte på varmeanlæg, køleanlæg, VVS installationer, airconditionsanlæg, svømmehaller og på motor- og pumpeanlæg.

Dimensionsområde	3/4" - 2" rg
PN	PN16
Temperaturområde	110°C
Materialer	El-forsinket støbejern

Produktinformation
Downloads

Produktinformation

Anvendelse

Funktion og konstruktion

Kompensatoren har en forstærket indvendig profil, der gør den selvtættende, så ekstra pakning ikke er nødvendig. Kompesatoren er forsynet med union for anvendelse til både nippel- og muffetilslutning.

Godkendelser

Bælg	Godkendelser
Rød-Aramid	DIN 4809 for varmeanlæg
Hvid	Kvalitetskrav iht. DIN 7725 - egnet til næringsmidler.
Alle	PED 97/23/EG

Tilslutninger

Gevind med union, materiale: El-forsinket støbejern, kan leveres i varmgalvaniseret eller syrefast stål.

Farvekoder

Bælg	Anvendelsesområde
Rød Aramid	For varmeanlæg med høj temperatur, vand/glykol, ikke olieprodukter.
Blå	For vand, drikke vand, lud, alkoholer, estere og ketoner. Ikke olieprodukter.
Hvid	For næringsmidler. Også egnet for olie og fedtmættede medier.
Grøn	For kemiske anlæg
Gul	For olie og bezinprodukter, gasser. Naturgas, smøremidler, kølevandsprodukter
Rød	For vand, vand/glykol, nogle syrer, lud, alkoholer, estere og ketoner. Ikke olieprodukter.

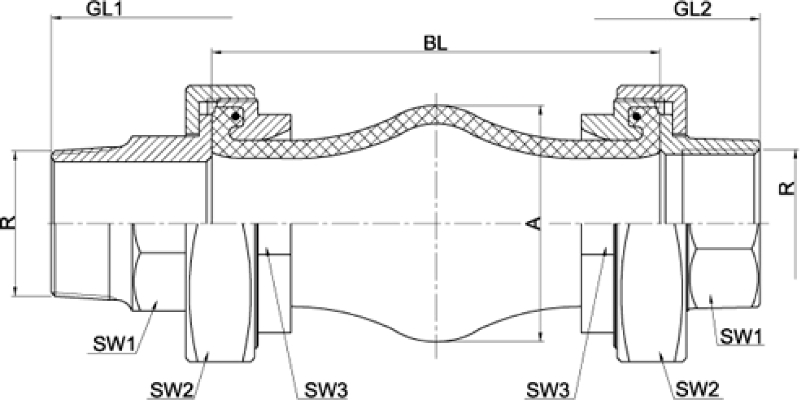

Mål og vægt

						Tryk	Træk	lat.	ang.	Tryk	Træk	lat.	ang.
DN	BL	Bælg		Længde		Temp. < 70°C				Temp. > 70°C				Vægt
		A	areal	GL1	GL2	Max. bevægelse				Max. bevægelse
		ø		ø	ø	+	-			+	-
	mm	mm	cm2	mm		mm	mm	mm	°	mm	mm	mm	º	kg
3/4"	130	55	8	228	186	15	30	10	30	10	15	8	30	0,65
1"	130	65	12	236	192	15	30	10	30	10	15	8	30	0,85
1 1/4"	130	78	18	240	196	15	30	10	30	10	15	8	30	1,3
1½"	130	90	27	246	202	15	30	10	30	10	15	8	30	1,5
2"	130	109	42	254	215	15	30	10	30	10	15	8	30	2,25

Max. belastning

Kompensatore skal indbygges spændingsfrit og bælgen må ikke efterisoleres. Indstallationen udføres med fixpunkter/rørophæng der kan optage de aksiale kræfter der opstår, når anlæget kommer under tryk.
