Påfyldningsmodul

Anvendelsesområde

Påfyldningsmodulet installeres mellem brugsvandssystemet og varmesystemet og forbindes med trykholdanlæggets kontrolmodul. Se brugervejledningen til det respektive trykholdanlæg for mere information.

Produkter kræver ikke reparation ud over rengøring. interne komponenter kan udskiftes.

Kvalitetssikring

AFS 2023:5, 8 paragraf

Produktet er CE-mærket

Mål og vægt

Dimensionsområde (DN): 15

Funktion og design

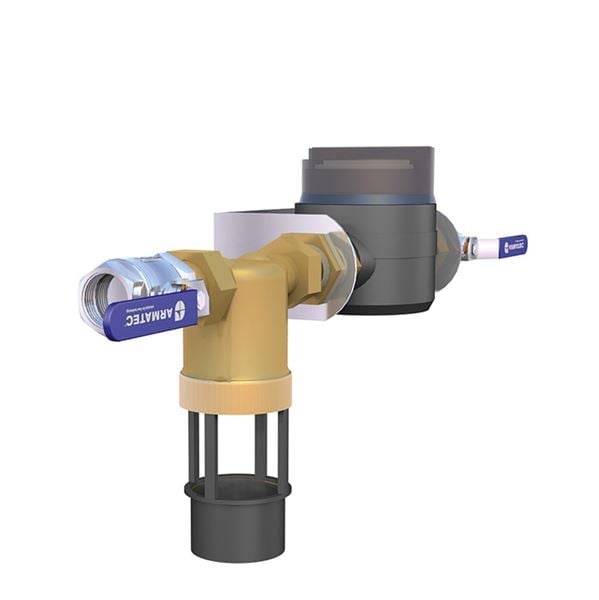

Et komplet sæt til vægmontering, vandmåler med pulsudgang, tilbagestrømningssikring og afspærringsventiler. Efter tilslutning og aktivering i trykholdeenhedens styreenhed sker der automatisk påfyldning ved forudindstillede volumenværdier. I tilfælde af varierende indgående flow/tryk anbefaler vi også, at der installeres en reduktionsventil før påfyldningssættet.

Tekniske data

Hovedmateriale: Messing

Indgående materialer: Messing

Temperatur (°C): 0 - 65

Installation og vedligeholdelse

Flowretning: Enkeltvirkende

Mulig montage retning: Horisontal

Påfyldningssættet installeres mellem brugsvandssystemet og varmesystemet eller ekspansionsbeholderen og forbindes med trykforsyningsenhedens styreenhed. Se brugervejledningen til den respektive trykvedligeholdelsesenhed for mere information eller tilslutningsdiagrammet.

Produktet tillader ikke reparation ud over rengøring. Interne komponenter kan udskiftes. Se artikelnummer i den detaljerede liste. Erfaringen har vist, at tyndvæggede galvaniserede stålrør ikke er egnede til brug i ekspansionsledninger på grund af risikoen for indvendig korrosion. Stål-, kobber- eller diffusionstætte plastrør foretrækkes.
