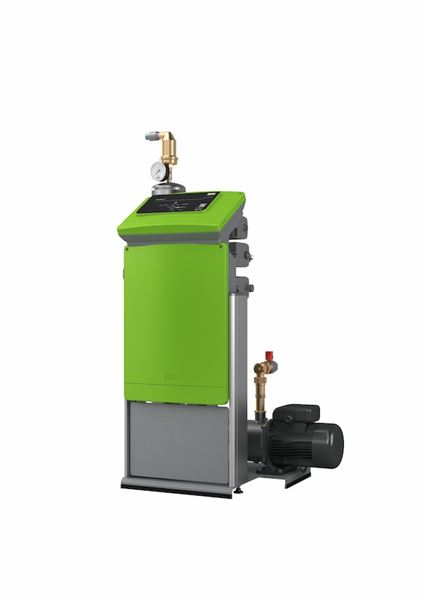

Trykholdeanlæg med indbygget vakuumaflufter Reflex Servimat med aktiv styring for stabil drift i varme- og kølesystemer. System indeholdende stålbeholder med bælg samt pumpestyret enhed inkl. vakuumaflufter og mulighed for vandpåfyldning.
| Dimensionsområde (liter) | 200 - 5000 |
|---|---|
| PN | 10 |
| Temperatur (°C) | 0 - 70 |
| Hovedmateriale | Compound |
Trykløs primærbeholder type VG til pumpestyret trykhold med aktiv trykvedligeholdelse for jævn og stabil…
Vælg
Reflex N/NG fortrykt ekspansionsbeholder med membran i SBR gummi til varme- og køleanlæg.
Vælg
Pumpestyring Servimat benyttes sammen med en eller flere beholdere som trykholdeanlæg/vakuumaflufter og anvendes til at optage volumenændringer i varme- eller køleanlæg grundet temperaturændringer under drift, samtidig med at ilt fjernes fra væsken.
Styringen registrerer og regulerer et konstant driftstryk i anlægget ved varierende temperaturer.
Der er mulighed for automatisk vandpåfyldning via styringen.
Produktet er CE-mærket
Styreenhederne er produceret i overensstemmelse med EN12828.
Beskyttelsesklasse IP54.
Anslået levetid: 15-20 år.
Produktmærkning: Oplysninger om indhold, produktionsår, produktionsnummer, typenummer, CE-mærkning samt fabrikantens navn er angivet på udstyrets mærkeskilt.
Dimensionsområde (liter): 200 - 5000
Trykholdeanlægget består af en eller flere trykløse beholdere med bælg, samt en styring med pumpe og integreret vakuumafgasning inkl. display med mulighed for ekstern kommunikation.
Styringen overvåger systemet konstant og regulerer herefter trykket efter behov. Trykket tillades at falde til 0,2 bar under det forudindstillede driftstryk inden pumpen starter, hvorefter den stopper igen når det indstillede tryk er nået.
Ved temperaturstigninger i anlægget stiger trykket. Trykket tillades på samme måde at stige 0,2bar over det forudindstillede driftstryk før motorventilen åbner for at sænke trykket. Det aktuelle driftstryk kan på alle tidspunkter aflæses på trykholdeenhedens styring.
Den varierende mængde væske i beholderen registreres løbende af vejecellen, og vises som % indhold af beholderens volumen på styringens display.
Det pumpestyrede trykholdeanlæg skal altid installeres med trykstødsbeholder for blød og stabil drift. Samtidig beskytter beholderen pumperne mod unødig opstart ved mindre volumenændringer i systemet.
Ved at vælge en trykholdeenhed med indbygget vakuumaflufter i sit system, mindskes risikoen for forstyrrelser i flowet, cirkulationsproblemer og korrosionsskader. Af almindelige problemer ved luft i systemer kan nævnes; generende støj, nødvendig manuel udluftning, høj pumpeydelse, slid af andre komponenter samt dårlig varmeoverførsel.
Hovedmateriale: Compound
Indgående materialer: Compound
Temperatur (°C): 0 - 70
PN: 10
IP klassifikation: IP54
Mulig montage retning: Vertikal
Trykholdet monteret på systemets returledning på cirkulationspumpens sugeside. Følg gældende vejledning.
Pumpestyret trykholdeanlæg skal kombineres med en passende trykstødsbeholder og tilslutningssæt af typen AT8340P.
Armatec anbefaler årlig service.
For mere information, se brugervejledningen.
