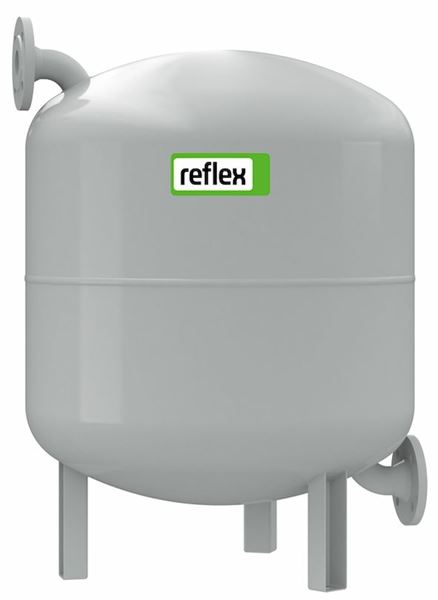

Mellembeholder AT 8303A

Anvendelsesområde

Reflex V mellembeholder til beskyttelse af ekspansionsbeholder ved temperaturer på returen lavere end 0°C og højere end 70°C. Beholderen er belagt med holdbar epoxylakering.

Udbudstekst til rådgivere

PLD.5 Kølebeholdere

Kvalitetssikring

AFS 2023:5, 8 paragraf

Mål og vægt

Dimensionsområde (liter): 6 - 5000

Funktion og design

Beholderen, som er uden bælg, indeholder vand fra systemet som har acceptabel temperatur for ekspansionsbeholderen. Når vandet i anlægget ekspanderer, flyttes det tempererede vand fra mellembeholderen ind i ekspansionsbeholderen, og mellembeholderen fyldes med det varme/kolde vand.

Konstruktionen er godkendt til antifrostvæske med et blandingsforhold på 25-50%.

Tilslutningen til systemet sker i beholderens øverste del, og udgangen for væsken sker i beholderens nederste del (A).

Tekniske data

Hovedmateriale: Stål

Indgående materialer: Stål

Temperatur (°C): -10 - 110

PN: 6 - 16

Tilslutning: Flange EN1092

Produktfarve: RAL 7040 - Vinduesgrå

Installation og vedligeholdelse

Mulig montage retning: Vertikal

Mellembeholderen tilsluttes systemet inden ekspansionsbeholder for at beskytte denne. Beholderen kan også anvendes som bufferbeholder.

I tilslutningen og afgangen til beholderen anbefales montering af en afspærrings- og aftapningsventil. Det gør at anlæget ikke behøver at lukke ned under vedligeholdelsesarbejde, kontrol og demontering.

Skal installeres i et frost-frit område.

Mellembeholdere er vedligeholdelsesfri, men vi anbefaler visuel kontrol årligt.

Der findes ingen reservedele til beholderne.
